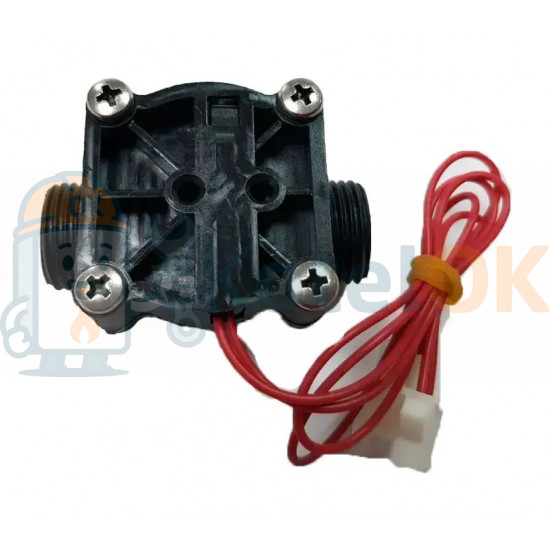

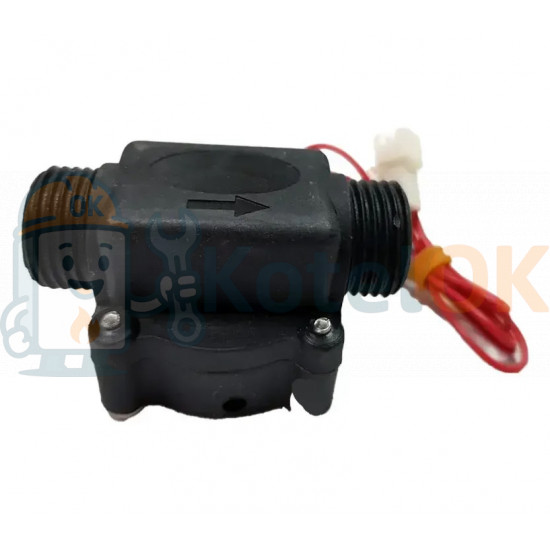

Датчик протока на колонку Demrad Compact D004090222

Датчик протока для газовой колонки Demrad Compact с артикулом D004090222.

Это важный компонент, отвечающий за автоматическое включение газовой колонки при открытии крана горячей воды.

Что это за деталь (Датчик протока):
Датчик протока (также известный как реле протока или иногда "геркон") — это электронно-механическое устройство, которое устанавливается в водяном контуре газовой колонки. Его основная задача — регистрировать движение воды через систему.

Основная задача датчика протока – подавать сигнал на плату управления колонки, информируя о наличии и интенсивности протока воды. Это ключевой элемент безопасности и автоматизации работы газовой колонки.

1. Детектирование протока воды: Когда пользователь открывает кран горячей воды, вода начинает течь через датчик протока, заставляя его турбинку вращаться.
2. Генерация импульсов: Вращение турбинки с магнитом генерирует электрические импульсы, которые считываются датчиком Холла. Чем быстрее вращается турбинка (больше проток), тем выше частота импульсов.
3. Подача сигнала на плату управления: Эти импульсы передаются на электронную плату управления газовой колонки.
4. Инициирование розжига: Плата управления, получив сигнал о наличии протока воды, запускает процесс розжига: открывается газовый клапан, подается искра на горелку.
5. Поддержание горения: Пока датчик фиксирует проток воды, плата поддерживает работу горелки.
6. Отключение: Когда кран горячей воды закрывается, проток прекращается, турбинка останавливается, датчик перестает посылать импульсы, и плата управления отключает подачу газа, гася горелку.

Совместимость:

Причины замены (неисправности датчика протока):
Несмотря на свою относительную простоту, датчик протока подвержен поломкам:

• Накопление накипи/отложений: Самая частая причина. Минеральные отложения из воды могут заклинить турбинку, препятствуя ее свободному вращению.
• Попадание мусора: Мелкие частицы, ржавчина или песок из водопровода могут заблокировать турбинку.
• Износ турбинки/оси: Со временем подвижные части датчика могут износиться, что приводит к некорректной работе или заклиниванию.
• Выход из строя электронного компонента (датчика Холла): Электрическая часть датчика может перегореть или начать давать некорректные показания.
• Повреждение проводки: Обрыв или окисление контактов, ведущих к датчику.

Симптомы неисправности:

• Колонка не включается при открытии крана горячей воды: Вода течет, но колонка никак не реагирует – нет щелчков розжига, не подается газ. Это самый распространенный симптом, указывающий, что плата не "видит" проток воды.
• Колонка включается с задержкой: Датчик работает нестабильно, и плате требуется больше времени для распознавания протока.
• Колонка периодически гаснет во время работы: Датчик дает прерывистые сигналы, заставляя колонку циклически включаться и выключаться.
• Колонка включается, но горит слабо или некорректно: В редких случаях, если датчик дает ложные данные о низком протоке, это может повлиять на работу горелки.
• Ошибки на дисплее (если есть): Современные колонки могут выдавать специфические коды ошибок, указывающие на проблему с датчиком протока.
