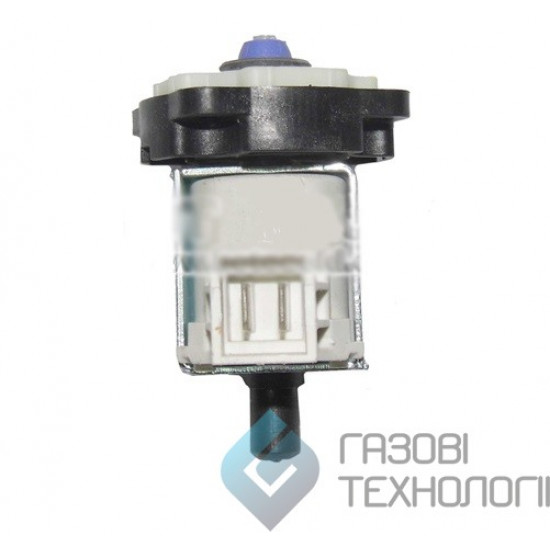

Электромагнитный клапан Ariston 65104669

Электромагнитный клапан подпитки котлов Ariston Genus, Genus Premium с артикульным номером 65104669 используется в котлах конденсационных и в котлах с повышенным комфортом.  С помощью электромагнитного клапана подпитка в данных котлах может производиться вручную и полуавтоматически.

Ручная подпитка происходит с помощью магнитного ключа. Полуавтоматическая подпитка используется только при необходимости подпитки первичного контура отопления. Запрещается использовать для заполнения пустой системы.

На электромагнитный клапан подпитки подаётся переменное напряжение 230 В - разъемы 1 и 2 соединителя CN12 электронной платы управления, сопротивление 3,7кОм. В режиме горячего водоснабжения  этот режим не действует. Если давление в системе менее 0,6 бар, включается режим подпитки и по нажатию кнопки 13 запускается цикл “Заполнение системы”:



трёхходовой клапан переключается в положение центрального отопления;

если насос был включён, он отключается;

если горелка была включена, она отключается;

после первого заполнения осуществляется контроль давления - при отрицательном результате контроля выдаётся сообщение об ошибке 1 P5 (между B и A);

осуществляется контроль постоянства давления; при отрицательном результате контроля выдаётся сообщение об ошибке 1 P6 (между C и B1);

для достижения установленного значения давления осуществляется второй цикл заполнения.

Параметр 2 48 позволяет запрещать полуавтоматическую подпитку: 0 - запрещена, 1 -  разрешена.



Коды ошибок (при заполнении):

1 02 Датчик давления не подключён или в нём имеет место короткое замыкание

1 09 Давление выше максимального (3 бар)

1 11 Давление ниже минимального (0,4 бар)

1 P4 Давление ниже отображаемого (0,6 бар)

1 P5 Первый цикл заполнения завершён неуспешно (давление в котле не повысилось): нажмите

соответствующую кнопку и попробуйте заполнить повторно.

1 P6 Контроль постоянства давления дал отрицательный результат: нажмите соответствующую кнопку

и попробуйте заполнить повторно.

1 P7 Более 5 циклов заполнения за 50 мин, кнопка заполнения блокируется (для сброса: отключить и

повторно включить)

1 P8 Более 6 циклов заполнения за 7 суток, кнопка заполнения блокируется (для сброса: Откл.-Вкл.)
