Тарелочка со штоком к газовой колонке Demrad Compact D004500035

Тарелочка со штоком к газовой колонке Demrad Compact D004500035

Тарелочку со штоком" (иногда ее называют шток-грибок, тарелка мембраны со штоком или шток водяного узла) для газовой колонки Demrad Compact с артикулом D004500035.

Это ключевой механический элемент водяного узла (гидроблока), который обеспечивает передачу движения от водяной мембраны к газовой части колонки, активируя ее работу.

Что это за деталь ("Тарелочка со штоком"):

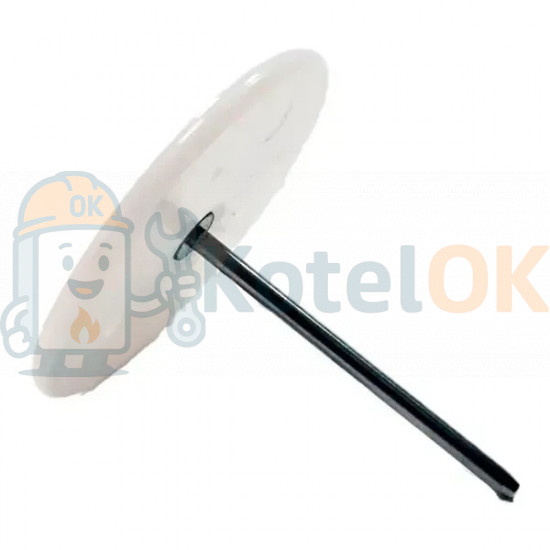

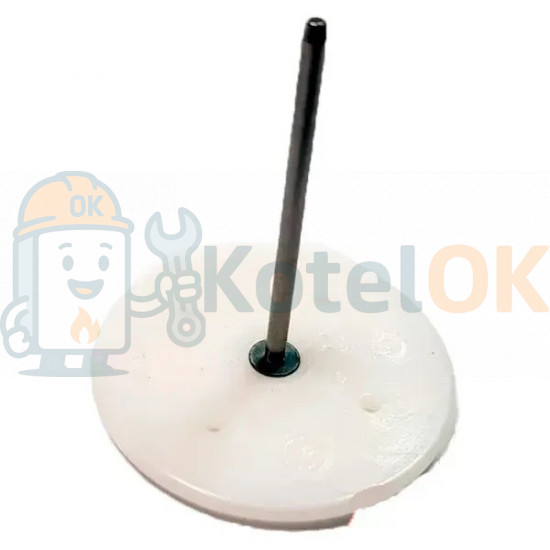

Представляет собой небольшой диск (тарелочку) или грибок, к которому прикреплен тонкий стержень (шток). Этот узел расположен внутри водяного блока газовой колонки. Тарелочка контактирует непосредственно с водяной мембраной, а шток проходит через уплотнительные элементы и выходит наружу, где он воздействует на рычаг или кнопку микровыключателя.

Основная задача "тарелочки со штоком" – механически передать усилие от прогнувшейся водяной мембраны на электрический компонент (микровыключатель), который подает сигнал на плату управления для розжига газовой горелки.

1. Детектирование протока воды: Когда пользователь открывает кран горячей воды, проток воды через водяной узел создает перепад давления.
2. Движение мембраны: Этот перепад давления деформирует (прогибает) чувствительную водяную мембрану.
3. Передача усилия: Движущаяся мембрана толкает "тарелочку со штоком".
4. Активация микровыключателя: Шток, в свою очередь, нажимает на рычаг или кнопку микровыключателя.
5. Подача сигнала на розжиг: Микровыключатель замыкает электрическую цепь, подавая сигнал на плату управления (или напрямую на газовый клапан в старых моделях), что приводит к открытию газового клапана и розжигу горелки.
6. Отключение: Когда кран горячей воды закрывается, проток прекращается, давление выравнивается, мембрана возвращается в исходное положение, и шток отпускает микровыключатель. Это прекращает подачу сигнала, газовый клапан закрывается, и горелка гаснет.

Совместимость:

Причины замены (неисправности "Тарелочки со штоком"):
Поскольку этот элемент постоянно находится в движении и в контакте с водой, он подвержен износу и поломкам:

• Износ/Трение: Постоянное трение штока о направляющие отверстия в корпусе водяного узла приводит к износу как самого штока, так и отверстий. Это может вызвать заедание, неравномерный ход или утечку.
• Коррозия/Отложения: Накопление отложений (солей жесткости, ржавчины) на поверхности штока или тарелочки, особенно если они изготовлены из металла, может привести к "залипанию" и препятствовать свободному движению.
• Деформация/Поломка: Механическое повреждение (например, при неаккуратном демонтаже/монтаже), деформация из-за перегрева или неправильной сборки.
• Потеря герметичности: Если шток изнашивается или уплотнительные кольца вокруг него повреждаются, это может привести к протечке воды из водяного узла.

Симптомы неисправности:

• Колонка не включается при открытии крана горячей воды: Если шток заклинил в "выключенном" положении, он не сможет нажать на микровыключатель, и колонка не будет зажигаться при наличии протока воды.
• Колонка включается с задержкой или нестабильно: Частичное заедание штока или наличие накипи могут приводить к тому, что для активации требуется большее давление воды, или включение происходит с перебоями.
• Колонка не выключается после закрытия крана горячей воды: Если шток заклинил в "включенном" положении (т.е. постоянно нажимает на микровыключатель), колонка может продолжать гореть даже после закрытия крана горячей воды. Это очень опасно!
• Утечка воды: Видимые капли или струйки воды из области водяного узла, особенно если шток выходит наружу.
• Странные звуки: Скрип или заедание при работе водяного узла.
