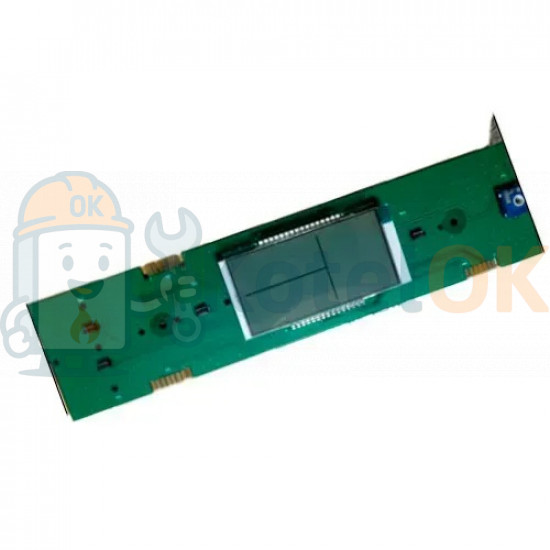

Интерфейсная плата D003202739 (3003202739) Demrad Nitromix P24, P28, P35

Интерфейсная плата D003202739 (3003202739) Demrad Nitromix P24, P28, P35

В отличие от основной управляющей платы (которая является "мозгом" котла и содержит центральный процессор), интерфейсная плата обычно отвечает за связь и обработку сигналов от внешних устройств и пользовательского интерфейса. Она выступает в роли "переводчика" и маршрутизатора информации.

Основные функции интерфейсной платы:

1. Связь с пользовательским дисплеем/панелью управления: Обрабатывает ввод пользователя (нажатия кнопок, поворот ручек) и передает информацию для отображения на дисплее котла (температура, режим работы, коды ошибок).
2. Обработка сигналов от внешних датчиков: Может принимать сигналы от специфических внешних датчиков, таких как:
   • Датчик уличной температуры: Для реализации функции погодозависимого регулирования.
   • Датчики температуры ГВС/отопления: Если они не подключены напрямую к основной плате.
3. Интеграция с внешними системами управления: Обеспечивает подключение и взаимодействие с:
   • Комнатными термостатами (вкл/выкл).
   • Коммуникационными термостатами (например, OpenTherm), позволяя более точно управлять модуляцией горелки.
   • Системами "умный дом".
4. Управление специфическими компонентами: В некоторых случаях интерфейсная плата может управлять определенными второстепенными компонентами или реле, снижая нагрузку на основную плату.
5. Диагностика и передача данных: Собирает данные о работе подключенных к ней систем и передает их на основную плату для обработки и вывода ошибок.

Совместимость:

Признаки неисправности интерфейсной платы:

Поскольку эта плата связывает основной "мозг" с внешним миром, ее неисправность может проявляться в различных симптомах:

• Не работает или неправильно отображается дисплей котла: Полностью пустой экран, искаженные символы, зависание изображения.
• Не реагируют кнопки или ручки управления на панели котла: Вы нажимаете, но ничего не происходит.
• Не работает или некорректно работает комнатный термостат: Котел не включается/выключается по сигналам термостата или работает не по заданному графику.
• Не работает погодозависимое регулирование: Котел не учитывает температуру на улице, даже если датчик подключен и исправен.
• Ошибки, связанные с внешними датчиками или коммуникацией: Котел может выдавать специфические коды ошибок, указывающие на проблемы со связью с внешними устройствами или конкретными датчиками, подключенными через эту плату.
• Отсутствие индикации или некорректная работа светодиодов на панели управления.

Важно: Некоторые из этих симптомов могут быть вызваны и неисправностью основной платы, или самих датчиков/термостатов. Точную диагностику может провести только квалифицированный специалист.
