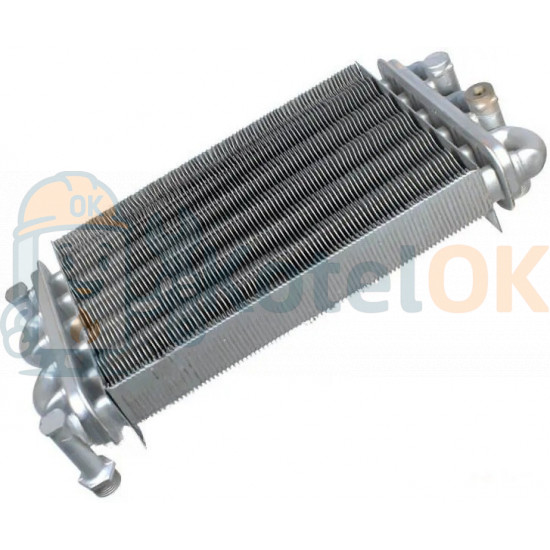

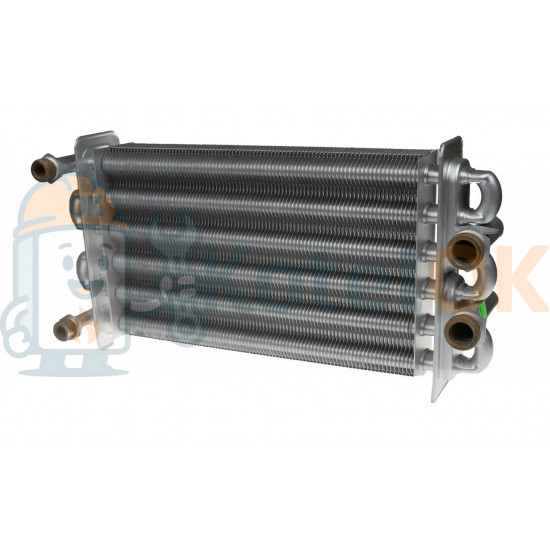

Основной Битермический Теплообменник 95262052, Unical Eve 05

Основной битермический теплообменник с артикулом 95262052 предназначен для газовых котлов Unical Eve 05 CTFS 24 F и CTN 24 F (турбированные версии с закрытой камерой сгорания, мощностью 24 кВт). Это ключевой элемент двоконтурных котлов, обеспечивающий нагрев теплоносителя для системы отопления и горячего водоснабжения (ГВС). Ниже приведена подробная информация по запрошенным пунктам, основанная на доступных данных.

Характеристики

• Тип: Битермический теплообменник (конструкция «труба в трубе»), совмещающий контуры отопления и ГВС.
• Материал: Высококачественная жаростойкая медь с антикоррозийным покрытием на основе алюминия для защиты от коррозии и повышения термостойкости.
• Размеры:
  • Длина рабочей части: ~260 мм.
  • Ширина: ~180 мм.
• Конструкция:
  • Четыре патрубка с резьбовым подключением: 1/2" для ГВС, 3/4" для отопления.
  • Симметричное расположение патрубков: два для ГВС (вход/выход) с одной стороны, два для отопления с противоположной.
  • Крепежная скоба для фиксации предельного термостата по перегреву, установленная на боковой стороне теплообменника (со стороны выхода теплоносителя).
  • Отсутствие отверстий под датчики NTC непосредственно на теплообменнике (датчики монтируются на трубопроводах котла).
  • Окружен теплоизоляционными панелями для повышения теплопроводности.
• Артикул: 95262052.
• Мощность котла: Подходит для котлов мощностью 24 кВт.
• Производитель: аналог Турция

Совместимость

Теплообменник совместим с турбированными котлами Unical Eve 05:

• Eve 05 CTFS 24 F (турбированная версия с принудительным отводом продуктов сгорания).
• Eve 05 CTN 24 F (турбированная версия с естественной тягой).
• Примечание: Не совместим с дымоходными моделями (например, Unical Idea) или котлами других серий (например, Unical Alkis) из-за различий в конструкции и размерах. Совместимость ограничена моделями с резьбовым подключением и длиной рабочей части 270 мм. Перед покупкой уточните год выпуска котла, так как некоторые модификации могут иметь отличия в компоновке патрубков.

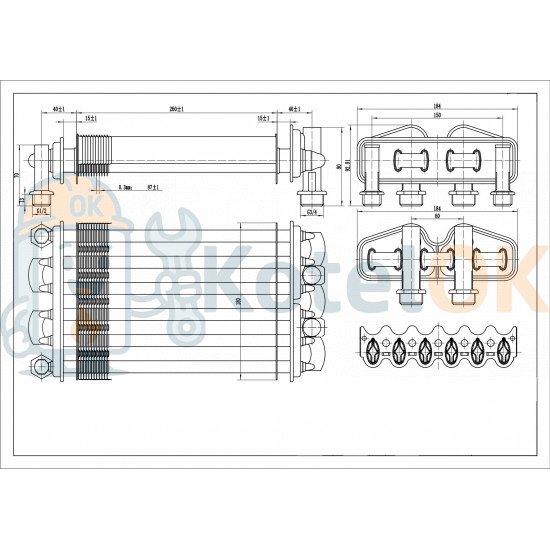

Техническая документация

Особенности

1. Битермическая конструкция:
   • Совмещает контуры отопления (внутренняя трубка) и ГВС (наружная трубка), обеспечивая компактность и экономичность котла.
   • Приоритетный нагрев ГВС: при открытии крана горячей воды контур отопления временно отключается.
2. Материал и покрытие:
   • Медь обеспечивает высокую теплопроводность, что повышает КПД котла.
   • Антикоррозийное покрытие защищает от окисления и термических нагрузок, продлевая срок службы до 7–10 лет при правильной эксплуатации.
3. Теплоизоляция:
   • Расположен над горелкой и окружен теплоизоляционными панелями, что минимизирует теплопотери и повышает эффективность.
4. Уязвимость к накипи:
   • Жесткая вода с высоким содержанием солей кальция и магния может вызвать образование накипи, снижая эффективность и увеличивая риск трещин или пробоев.
5. Крепление термостата:
   • Аварийный термостат по перегреву фиксируется механически с помощью скобы, а не винтов, что упрощает установку, но требует аккуратности при монтаже.
6. Компактность:
   • Оптимизирован для настенных котлов с ограниченным внутренним пространством.

Применение

• Назначение:
  • Нагрев теплоносителя для системы отопления.
  • Обеспечение горячего водоснабжения (ГВС).
• Условия эксплуатации:
  • Рекомендуется для систем с водой средней жесткости (жесткость до 7–10 мг-экв/л).
  • Требуется установка фильтров или систем водоочистки для предотвращения накипи.
• Тип котлов:
  • Турбированные котлы Unical Eve 05 CTFS/CTN 24 F с закрытой камерой сгорания, мощностью 24 кВт.

Монтаж

1. Подготовка:
   • Отключите котел от электропитания и газа.
   • Слейте теплоноситель и воду из системы через дренажный клапан.
   • Снимите переднюю панель и теплоизоляционные панели для доступа к теплообменнику.
2. Демонтаж старого теплообменника:
   • Снимите крепежную скобу и отсоедините аварийный термостат.
   • Ослабьте резьбовые соединения патрубков ГВС и отопления (используйте ключ для 1/2" и 3/4").
   • Аккуратно извлеките теплообменник из камеры сгорания.
   • Проверьте состояние уплотнительных прокладок и замените их при необходимости (рекомендуются паронитовые прокладки для резьбовых соединений).
3. Установка нового теплообменника:
   • Убедитесь, что артикул (95262052) и длина рабочей части (270 мм) соответствуют модели котла.
   • Установите теплообменник в камеру сгорания, выровняв патрубки.
   • Подсоедините патрубки, закрепив их резьбовыми соединениями с новыми уплотнительными прокладками (1/2" для ГВС, 3/4" для отопления).
   • Установите крепежную скобу и подключите аварийный термостат.
   • Проверьте герметичность соединений.
4. Завершение:
   • Заполните систему теплоносителем до давления 1–1,5 бар (в холодном состоянии).
   • Подключите котел к газу и электропитанию, выполните тестовый запуск.
   • Настройте параметры работы котла (давление, температура) согласно инструкции.

• Примечание: Монтаж должен выполнять квалифицированный специалист, так как неправильная установка может привести к утечкам, снижению эффективности или повреждению котла.

Рекомендации по замене

1. Диагностика необходимости замены:
   • Признаки неисправности: снижение КПД котла, утечки, шумы, проблемы с нагревом воды или отопления, смешивание контуров (внутренние пробои).
   • Проведите визуальный осмотр на наличие трещин, коррозии или накипи.
2. Выбор теплообменника:
   • Убедитесь, что артикул (95262052) соответствует модели котла (Eve 05 CTFS/CTN 24 F) и типу подключения (резьбовое).
   • Оригинальные теплообменники (Италия) предпочтительнее, но качественные аналоги (Турция/Китай) допустимы при наличии гарантии.
3. Профилактика:
   • Промывайте теплообменник каждые 1–2 года специальными средствами для удаления накипи (например, кислотными растворами).
   • Установите фильтр для воды на входе ГВС и магнитный фильтр для системы отопления.
   • Используйте системы умягчения воды для предотвращения накипи.
4. Замена уплотнений:
   • При замене теплообменника всегда устанавливайте новым уплотнительные прокладки (паронитовые, для 1/2" и 3/4") для предотвращения утечек.
5. Проверка после замены:
   • Проверьте давление в системе (1–1,5 бар в холодном состоянии).
   • Убедитесь, что контуры ГВС и отопления работают корректно, без смешивания.
   • Настройте газовый клапан для оптимального сгорания (требуется манометр и специалист).
6. Утилизация:
   • Старый теплообменник сдайте в пункт утилизации, так как он содержит медь и другие материалы, подлежащие переработке.
