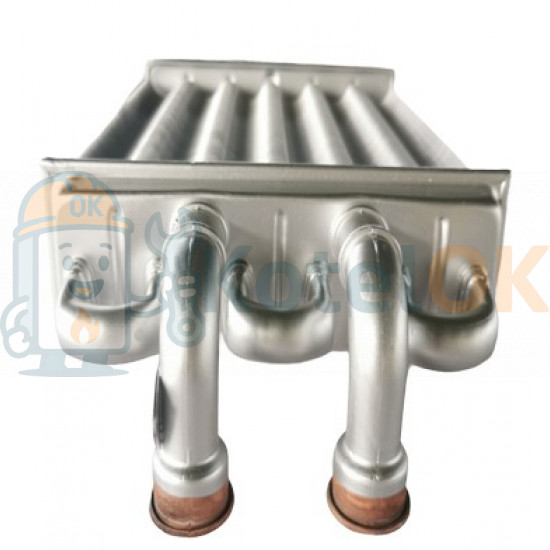

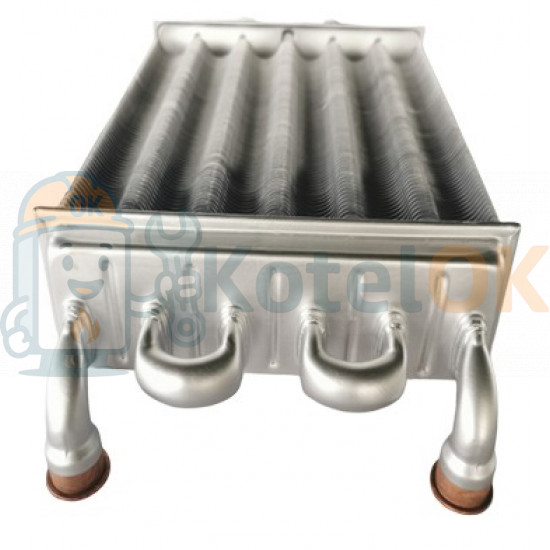

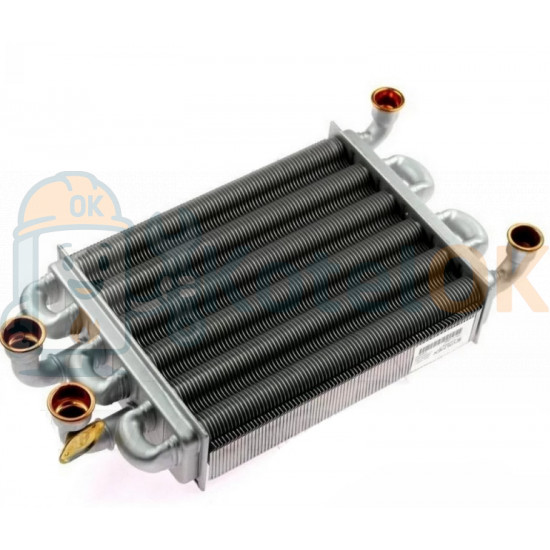

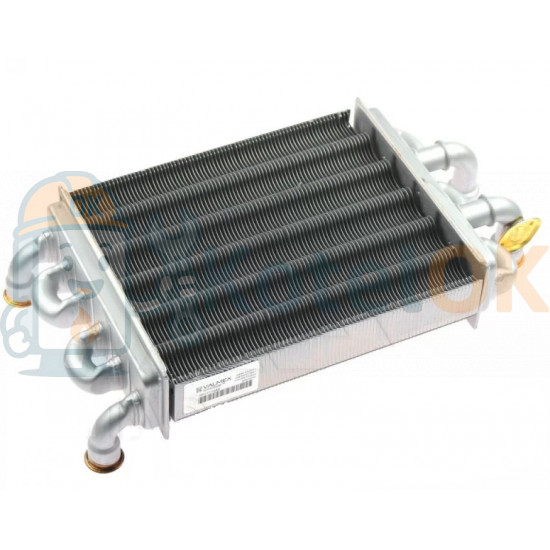

Основной Битермический Теплообменник Westen Quasar D 24F, Baxi Mainfour 24F 225 мм (5700520).

Основной битермический теплообменник Westen Quasar D 24F, Baxi Mainfour 24F 225 мм (артикул 5700520) — это ключевой компонент газовых двухконтурных котлов, предназначенный для нагрева теплоносителя в системе отопления и подготовки горячей воды для бытовых нужд (ГВС). Вот подробная информация о нем:

Характеристики:

• Тип: Битермический (сдвоенный, "труба в трубе"), совмещает нагрев отопительного контура и ГВС.
• Мощность котлов: Для котлов Westen Quasar D 24F, Baxi Mainfour 24F, Main Four 18F мощностью 18–24 кВт.
• Тип подключения: Клипсовое (патрубки фиксируются зажимами и уплотнительными кольцами), отопление — 3/4 дюйма, ГВС — 1/2 дюйма.
• Материал: Медь, покрытая жаростойкой алюминиевой краской для защиты от коррозии и высоких температур.
• Размеры:
  • Длина рабочей части: 225 мм (по ламелям).
  • Ширина рабочей части: 180 мм.
• Давление:
  • Максимальное в режиме ГВС: до 10 бар.
  • Максимальное в системе отопления: до 3 бар.
• Артикул: 5700520.

Совместимость:

Baxi

• Baxi Mainfour 24F
• Baxi Main Four 18F
• Baxi Main 24Fi
• Baxi Main 24i
• Baxi Main Digit 240Fi
• Baxi Main Digit 240i

Westen

• Westen Quasar 24F
• Westen Quasar 24
• Westen Quasar Plus 24Fi
• Westen Quasar Plus 24i

Roca

• Roca Neobit

Особенности:

1. Конструкция: Коаксиальные медные трубки (внутренняя — для ГВС, внешняя — для отопления) обеспечивают одновременный нагрев двух контуров. Четыре патрубка: два для ГВС (вход холодной воды и выход горячей), два для отопления (подача и обратка).
2. Подключение: Клипсовое соединение с уплотнительными кольцами для герметичности. На патрубке ГВС предусмотрено крепление для термостата перегрева (105°C).
3. Надежность: Медь устойчива к коррозии, но чувствительна к жесткой воде, что может привести к накипи и снижению эффективности.
4. Установка: Монтируется над горелками в камере сгорания. Подходит для турбированных котлов (Fi/F) с коаксиальным дымоходом, в отличие от дымоходных моделей с теплообменником длиной 270 мм.

Применение:

• Отопление: Нагрев теплоносителя для обогрева помещений.
• ГВС: Горячая вода для бытовых нужд (умывальники, душ и т.д.).

Монтаж:

• Теплообменник устанавливается в верхней части камеры сгорания котла над горелками.
• Перед монтажом отключите котел от газа, воды и электричества.
• Слейте воду из системы отопления и ГВС.
• Снимите старый теплообменник, аккуратно отсоединив клипсовые зажимы и патрубки.
• Установите новый теплообменник, обеспечив точное совпадение патрубков (ГВС и отопление).
• Закрепите зажимы с уплотнительными кольцами, проверьте герметичность соединений.
• После установки заполните систему водой, проверьте на утечки и протестируйте работу котла.

Рекомендации по замене:

• Совместимость: Проверьте артикул (5700520) и длину рабочей части (225 мм), так как турбированные и дымоходные котлы используют разные теплообменники.
• Качество воды: Установите фильтры или умягчители для защиты от накипи.
• Установка: Выполняется специалистом для герметичности и проверки на утечки.
• Обслуживание: Чистка каждые 1–2 года для удаления накипи и продления срока службы (7–10 лет при правильной эксплуатации).
