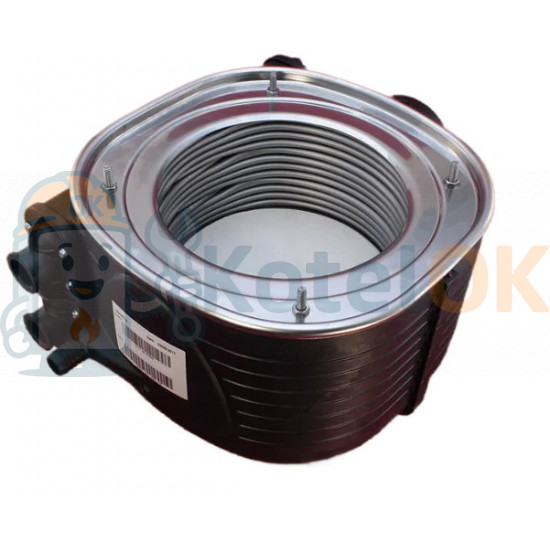

Основной теплообменник 24 кВт (6SCAMCON12) Nova Florida, Fondital 24 кВт

Основной теплообменник 24 кВт (6SCAMCON12)  Nova Florida, Fondital 24 кВт

Оригинальный теплообменник для конденсационных настенных котлов Nova Florida и Fondital класса мощности $24\text{ кВт}$. Ниже — концентрированная техническая информация без лишней «маркетинговой» части.

Совместимость по моделям

• Nova Florida

  • Virgo Condensing KC 24
  • Pictor Condensing Line Tech KC 24, KR 24, KRB 24
  • Delfis Condensing KC 24, KRB 24
  • Orion Condensing KC 24, KR 24, KRB 24

• Fondital

  • Tahiti Condensing Line Tech KCKR 24, KRB 24
  • Antea Condensing KC 24, KR 24, KRB 24
  • Itaca Condensing KC 24, KR 24, KRB 24, KB 24
  • Formentera Condensing KC 24, KR 24, KRB 24
  • Giava KRB 24, KRBV 24, KRBZ 24
  • Pegasus KB 24
  • Pegasus Solar KRBS 24
  • Madeira Solar KRBS 24, KRBS V 24, KRBS Z 24, KRBS M 24

Рекомендация: сверяйте артикул на изделии — 6SCAMCON12. Обозначения серий: K — конденсационный, R — только отопление, B — бойлер (ГВС), Line Tech — интерфейс с ЖК‑дисплеем.

Конструкция и материалы

• Геометрия: тороидальный/сферокольцевой корпус с навитыми круглыми трубами.
• Материал труб: нержавеющая сталь AISI 304/316L (в зависимости от ревизии), без сварных швов в зоне контакта с пламенем.
• Внешний кожух: термостойкие полимеры (термополимерный компаунд) с функцией теплоизоляции и направлением потока газов.
• Секционность: модуль разделён на камеры; для 24 кВт — 3 элемента зоны сгорания + 1 элемент конденсационной зоны.
• Уплотнения: термостойкие кольца/прокладки на патрубках подачи/обратки и дренажа конденсата.
• Дренаж: штуцер конденсата с пониженным сечением под сифон, возможность подключения нейтрализатора.

Гидравлика и теплотехника

• Назначение: нагрев теплоносителя контура отопления; ГВС — через отдельный вторичный пластинчатый теплообменник (при наличии).
• Движение теплоносителя: сначала через более холодную конденсационную камеру (предварительный подогрев), далее — через горячую зону сгорания.
• Тепловая схема: противоток относительно потоков дымовых газов для максимального отбора скрытой теплоты конденсации.
• КПД: достигает максимума при температуре обратки $\le {45}^{\circ }C$ (условие входа ниже точки росы газов ~$45\text{–}{55}^{\circ }C$ в зависимости от $\lambda$).
• Гидравлическое сопротивление: умеренное; зависит от расхода. Ориентир: 100–300 мбар на типичных расходах $0.6\text{–}1.5{\text{м}}^3\mathrm{/}\text{ч}$ (уточняйте по сервис‑мануалу вашей модели).
• Конденсатообразование: интенсивное при низкой температуре обратки; необходим непрерывный отвод.

Аэродинамика и сжигание

• Смесительно‑вентиляторный узел: принудительная тяга, герметичная камера сгорания.
• Путь газов: горелка → 3 секции зоны сгорания → конденсационная камера → дымоход.
• Функция изоляции между зонами: разделение потоков, стабилизация факела, направление газов для равномерного теплообмена.

Подключения и присоединительные элементы

• Подача/обратка: стандартные патрубки под штатные трубные магистрали конкретной серии котла.
• Дренаж конденсата: нижний штуцер под сифон; требования — постоянный гидрозатвор, уклон в сторону канализации, защита от замерзания.
• Датчики: совместим со штатными NTC‑датчиками подачи/обратки котла (датчики не входят в комплект теплообменника).

Эксплуатационные пределы (типовые для узла 24 кВт)

• Номинальная тепловая мощность: $24\text{ кВт}$.
• Рабочее давление системы: до 3 бар (проверьте паспорт вашей модели).
• Температурный диапазон теплоносителя: $5\text{–}{80}^{\circ }C$ стандартно; максимумы — по документации конкретного котла.
• Материальная стойкость: к конденсату с низким pH; желателен нейтрализатор при длительном низкотемпературном режиме.
