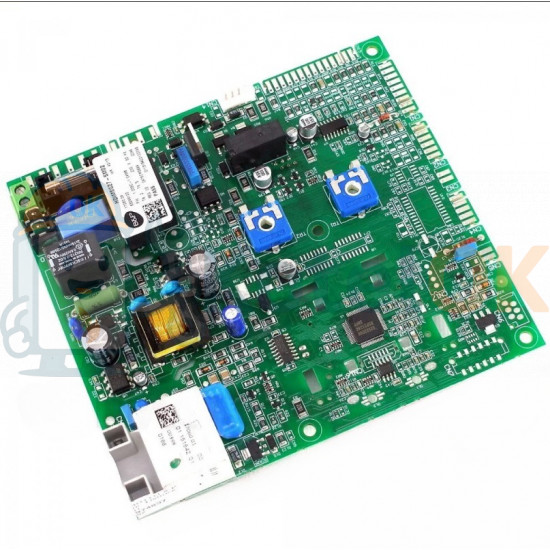

Плата управления SIME Brava One 6324910Н (6324910I)

Плата управления SIME Brava One 6324910Н/6324910I — это печатная плата (PCB) с встроенным микроконтроллером, который выполняет основные вычислительные функции. Основные элементы:

• Микропроцессор: Центральный элемент, который обрабатывает сигналы от датчиков и выдает команды исполнительным механизмам (например, газовому клапану или вентилятору).
• Реле: Используются для коммутации высоковольтных компонентов, таких как вентилятор или насос. Например, реле расхода дымовых газов контролирует правильную работу дымохода.
• Трансформатор зажигания: Генерирует искру для поджига газа в камере сгорания.
• Разъемы: Плата имеет несколько портов для подключения датчиков (температуры NTC, давления, протока) и внешних устройств (например, комнатного термостата).
• Стабилизатор напряжения: Защищает плату от скачков в сети 220 В.

Принцип работы:

1. Запуск котла: При включении плата проводит самодиагностику, проверяя состояние датчиков и компонентов. Если все в норме, она подает сигнал на трансформатор зажигания для создания искры и открывает газовый клапан.
2. Модуляция: Плата постоянно анализирует температуру теплоносителя (через датчики NTC) и регулирует мощность горелки, чтобы избежать перегрева или неэффективного потребления газа. В моделях BF это также касается скорости вентилятора.
3. Обработка ошибок: Если датчик давления фиксирует низкое давление в системе или срабатывает датчик перегрева, плата останавливает работу котла и выдает код ошибки (например, E01 — проблема с зажиганием).

Назначение и совместимость

Плата управления 6324910Н (6324910I) разработана специально для моделей котлов Sime Brava One, включая как турбированные (BF), так и дымоходные (OF) версии. Она совместима с такими моделями:

• Sime Brava One 25 BF
• Sime Brava One 30 BF
• Sime Brava One 25 OF
• Brava One 40 BF
• Иногда может применяться и к другим модификациям серии Brava One (зависит от конкретной версии платы и прошивки).

Эта плата изготовлена компанией Bertelli & Partners и имеет маркировку HDIMSG27-SM02, что указывает на ее техническую спецификацию.

Технические характеристики:

• Напряжение питания: 230 В, 50 Гц.
• Потребляемая мощность: Обычно до 10 Вт (без учета подключенных компонентов).
• Рабочая температура: От -10°C до +60°C (внутри котла).
• Совместимость с датчиками: NTC 10 кОм (стандарт для котлов Sime), датчик Холла для вентилятора в BF-моделях.

Уникальные особенности:

• Частотное регулирование вентилятора: В турбированных моделях (BF) плата позволяет адаптировать скорость вентилятора к длине дымохода или коаксиальной трубы, что улучшает тягу и экономию.
• Интеграция с термостатами: Поддерживает подключение внешних устройств (например, OpenTherm), что позволяет точно настраивать режимы отопления.
• Программное обеспечение: Прошивка платы обновляется производителем, и в некоторых случаях сервисные центры могут ее перепрограммировать для устранения мелких сбоев.

Типичные коды ошибок, связанные с платой:

• E01: Нет зажигания — плата не может активировать горелку (может быть проблема с трансформатором зажигания на плате).
• E04: Низкое давление в системе — плата получает некорректный сигнал от датчика давления.
• E10: Перегрев — плата останавливает котел из-за сигнала от термостата перегрева. Если плата неисправна, эти ошибки могут появляться без реальной причины (например, из-за повреждения контактов).

Установка:

1. Отключите котел от сети и перекройте газ.
2. Снимите крышку котла и найдите плату (обычно в верхней части блока управления).
3. Отсоедините все разъемы, запомнив их расположение (можно сфотографировать).
4. Установите новую плату, подключив все датчики и кабели.
5. Включите котел и проверьте его работу в тестовом режиме (согласно инструкции Sime).

Советы по эксплуатации:

• Установите стабилизатор напряжения, чтобы избежать повреждения платы из-за перепадов в сети.
• Регулярно проводите техобслуживание котла (очистка от пыли, проверка контактов).
• Избегайте работы котла в условиях высокой влажности.
