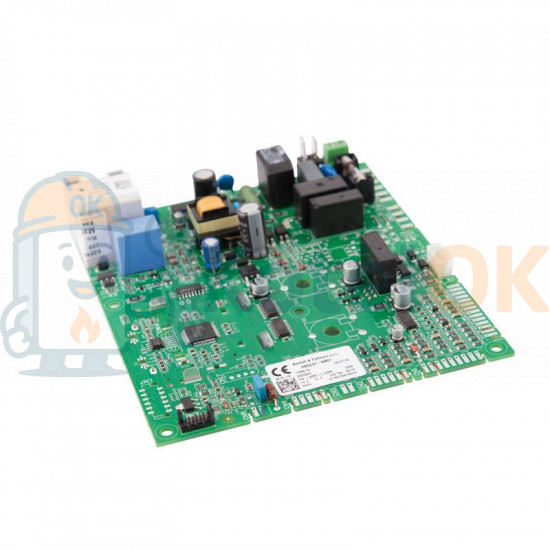

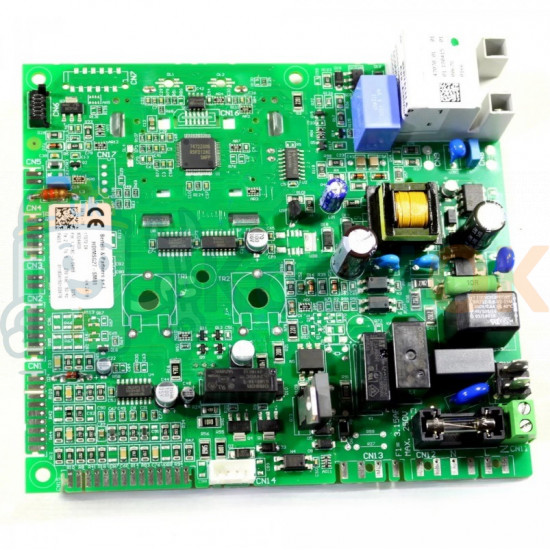

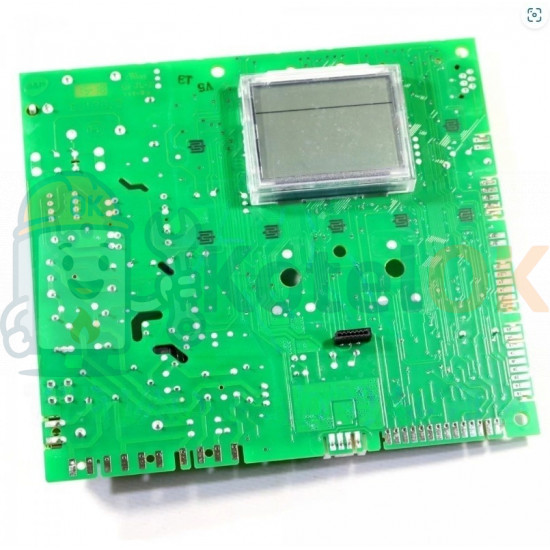

Плата управления SIME Brava Slim HDIMSG-27-SM01 (6324900I, 6324900)

Плата управления SIME Brava Slim HDIMSG-27-SM01 (6324900I) — это сложный электронный модуль, который играет роль "мозга" в газовых котлах серии Sime Brava Slim. Давайте разберем ее подробнее с технической, функциональной и практической точки зрения.

Техническое устройство:

Плата HDIMSG-27-SM01 — это печатная плата с интегрированными микросхемами, реле, трансформаторами и разъемами для подключения к другим компонентам котла. Основные элементы включают:

• Микропроцессор: Управляет логикой работы котла, обрабатывает сигналы от датчиков и выдает команды исполнительным механизмам.
• Система зажигания: Содержит схему для генерации искры, которая запускает горение газа в камере сгорания.
• Модуляция: Позволяет плавно регулировать мощность котла в зависимости от потребностей отопления или горячего водоснабжения.
• Разъемы: Для подключения датчиков температуры (NTC), давления, расхода газа, а также насоса, вентилятора и газового клапана.
• Предохранители: Защищают плату от перегрузок и коротких замыканий.

Функциональность:

1. Управление процессом горения:
   • Плата активирует зажигание, контролирует подачу газа через электромагнитный клапан и следит за стабильностью пламени с помощью датчика ионизации.
   • В моделях Low Nox она оптимизирует соотношение воздуха и газа для снижения выбросов оксидов азота.
2. Регулирование температуры:
   • Получает данные от термодатчиков (например, в контурах отопления и ГВС) и соответствующим образом настраивает работу горелки.
3. Безопасность:
   • В случае аномалий (перегрев, отсутствие пламени, низкое давление воды) плата блокирует котел и выдает код ошибки (например, E01 — проблема с зажиганием).
4. Энергоэффективность:
   • Благодаря модуляции мощности (от минимальной до максимальной) плата экономит газ и продлевает срок службы котла.

Совместимость с котлами:

Плата 6324900I разработана для конкретных моделей серии Sime Brava Slim:

• Brava Slim BF: Котлы с принудительной тягой (закрытая камера сгорания), мощностью 25, 30 или 40 кВт.
• Brava Slim Low Nox: Экологичные модели с низкими выбросами NOx, соответствующие европейским стандартам (например, ErP). Точная совместимость зависит от серийного номера котла, поэтому перед заменой стоит проверить документацию или обратиться в сервисный центр Sime.
• Brava Slim 25 BF
• Brava Slim 30 BF
• Brava Slim 40 BF
• Brava Slim 30 BFT

Типичные неисправности:

Плата может выйти из строя по следующим причинам:

• Скачки напряжения: Отсутствие стабилизатора напряжения часто приводит к перегоранию компонентов.
• Износ: Длительный срок эксплуатации (5–10 лет) может вызвать деградацию конденсаторов или реле.
• Влага или пыль: Если котел установлен в плохо вентилируемом помещении, плата может подвергнуться коррозии. Признаки поломки: котел не включается, не запускается горелка, выдает ошибки (E01, E04, E10 и т.д.).

Установка и замена:

1. Подготовка: Отключите питание котла и перекройте газ.
2. Доступ: Снимите переднюю панель котла и откройте блок управления (обычно расположен в верхней части).
3. Замена: Отсоедините все разъемы от старой платы, запомнив их расположение (можно сфотографировать), и установите новую плату.
4. Проверка: Включите котел и протестируйте его работу. Иногда требуется сброс ошибок через кнопки на панели.

Примечание: Работа с газовым оборудованием требует сертификации, поэтому лучше доверить это специалистам.
