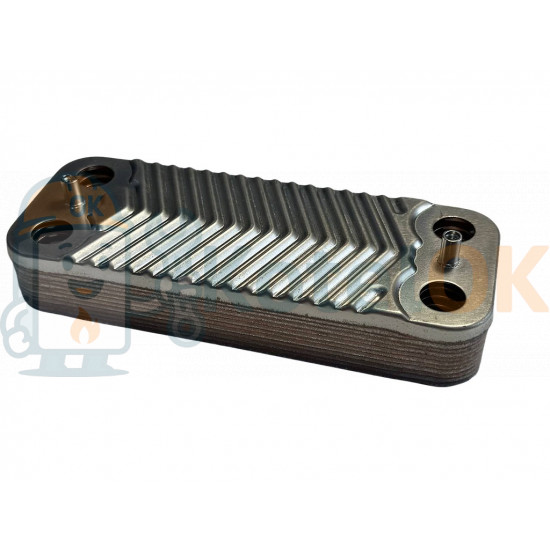

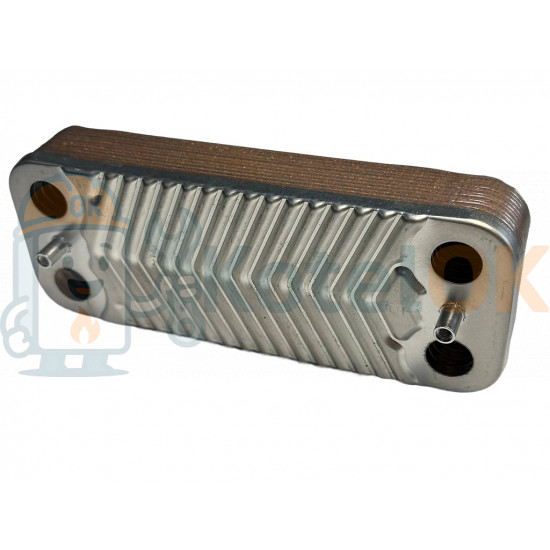

Пластинчатый Теплообменник 12 пластин (аналог ZILMET) арт. 20043598 (12), 125113, 7006951209
- Наличие: Распроданный
- Модель: 0020043598 (12)
- Размеры: 191.00мм x 73.00мм x 0.00мм
- Расположение: Склад Харків
₴1206.13 грн.
Больше от этого бренда
Пластинчатый теплообменник на 12 пластин (аналог ZILMET) для горячего водоснабжения (ГВС) с артикулом 20043598 (12) предназначен для использования в двухконтурных газовых котлах Protherm Panther серий 24 KTVR 15, 24 KOV 15, 24 KOVR 17, 24 KTVR 17 и 28 KTV 17. Это вторичный теплообменник, который отвечает за нагрев санитарной воды в контуре ГВС, передавая тепло от теплоносителя, нагретого в первичном теплообменнике, к воде, используемой для бытовых нужд (например, для душа или крана). Как аналог ZILMET, он является заменой оригинальным деталям Protherm и изготавливается по стандартам, обеспечивающим совместимость и надежность.
Основные характеристики:
- Количество пластин: 12 — обеспечивает достаточную площадь теплообмена для котлов мощностью 24-28 кВт, что соответствует производительности ГВС около 11-12 литров в минуту при Δt = 30°C.
- Материал: Пластины изготовлены из нержавеющей стали (обычно AISI 316), соединенной медным припоем высокой чистоты. Это обеспечивает коррозионную стойкость и долговечность при температурах до 120 °C и давлении до 8-10 бар.

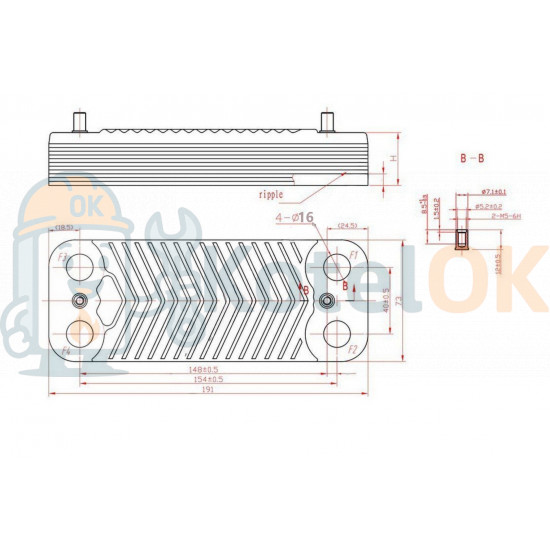

- Длина: около 191 мм.
- Ширина: около 73 мм.
- Расстояние между центрами крепежных отверстий: примерно 148 мм.
Совместимость:
Protherm:
- Protherm Panther 24 KTVR 15, 17;
- Protherm Panther 24 KOV 15;
- Protherm Panther 24 KOVR 17;
- Protherm Panther 28 KTV 17;
Viessmann:
- Viessmann Vitopend 100-W WH1B 24 (2 ручки и 3 диода на передней панели);
- Viessmann Vitopend 100-W WH1B 30
E.C.A:
- ECA Calora;
- ECA Calora Digital;
- ECA Confeo;
- ECA Confeo Digital;
- ECA Fortus;
- ECA Confeo Premix;
- ECA Proteus;
- ECA Proteus Plus.
De Dietrich:
- De Dietrich City 2.24 / II FF;
- De Dietrich City 2.28 / II FF;
- De Dietrich WHE 2.24;
- De Dietrich WHE 2.24 FF-3S;
- De Dietrich WHE 2.28 FF.
Nobel:
- Nobel 2-24 SE Plus
Принцип работы:
Теплообменник устанавливается в гидравлическом блоке котла и работает вместе с трехходовым клапаном. При открытии крана горячей воды клапан перенаправляет горячий теплоноситель из первичного теплообменника через пластинчатый теплообменник. Тепло передается через 12 пластин к холодной санитарной воде, нагревая ее. Конструкция с чередованием пластин (повернутых на 180 градусов друг относительно друга) создает каналы для противоточного движения теплоносителя и воды, что повышает эффективность теплообмена.
Преимущества:
- Эффективность: 12 пластин обеспечивают оптимальный баланс между компактностью и производительностью для котлов мощностью 24-28 кВт.
- Долговечность: Нержавеющая сталь и медная пайка устойчивы к коррозии и высоким температурам, что продлевает срок службы.
- Универсальность: Аналог ZILMET полностью совместим с оригинальным теплообменником Protherm (артикул 0020043598) и может использоваться как его замена.
- Доступность: Аналоги обычно дешевле оригинальных запчастей, сохраняя при этом качество и функциональность.
Применение:
Котлы Protherm Panther — это популярные двухконтурные настенные газовые котлы, выпускаемые в версиях с открытой (KOV) и закрытой (KTV) камерой сгорания. Они предназначены для отопления помещений площадью до 240-280 м² и обеспечения горячей водой. Модели 15-й и 17-й ревизий различаются конструктивными особенностями, но теплообменник на 12 пластин подходит для всех перечисленных версий, обеспечивая стабильное ГВС для небольших и средних домохозяйств.
Особенности эксплуатации
- Накипь: Из-за небольшого количества пластин (12) для эффективного нагрева требуется более высокая температура теплоносителя, чем в теплообменниках с 16 или 20 пластинами. В регионах с жесткой водой это может привести к образованию накипи. Рекомендуется регулярная промывка (например, кислотными растворами) или установка фильтров/умягчителей воды.
- Установка: Крепится двумя винтами к гидроблоку котла. Для замены необходимо отключить котел, слить воду из контуров, демонтировать циркуляционный насос и, при необходимости, плату розжига. Уплотнительные прокладки (приобретаются отдельно) следует проверить и заменить при износе.
- Обслуживание: При засорении или повреждении (например, трещинах от перегрева) теплообменник легко снимается и заменяется. Средний срок службы при правильной эксплуатации — 5-10 лет.
Монтаж:
Процесс замены:
- Отключите котел от газа и электричества, перекройте подачу воды.
- Слейте воду из контуров отопления и ГВС (откройте кран горячей воды для слива остатков).
- Ослабьте два крепежных винта и снимите старый теплообменник.
- Проверьте состояние уплотнительных прокладок, установите новый теплообменник.
- Соберите систему в обратном порядке, проверьте герметичность и удалите воздух.
Отличия аналога от оригинала:
Аналог ZILMET (артикул 20043598) идентичен оригинальному теплообменнику Protherm по размерам, материалу и функциональности.
