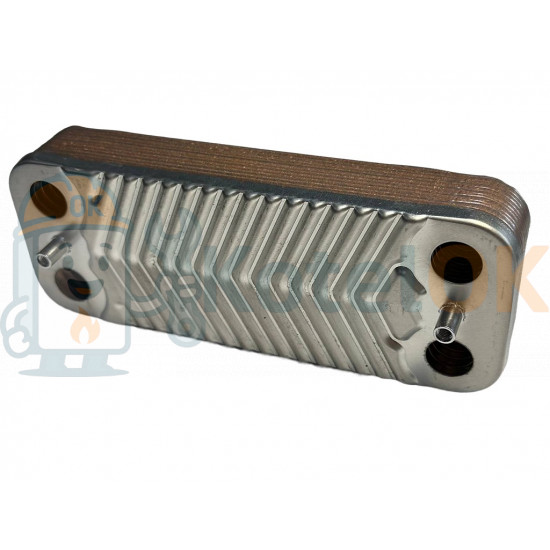

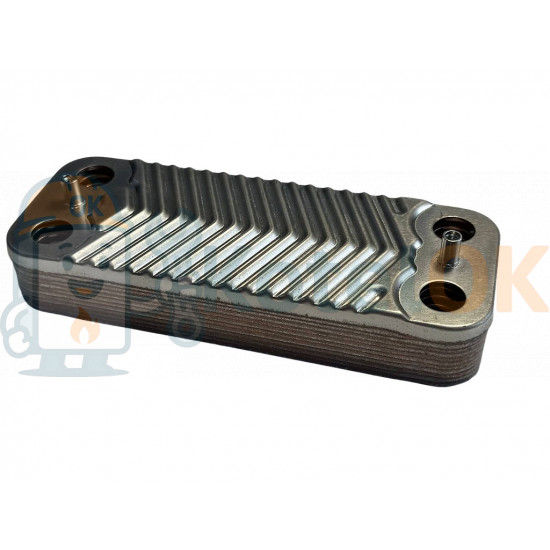

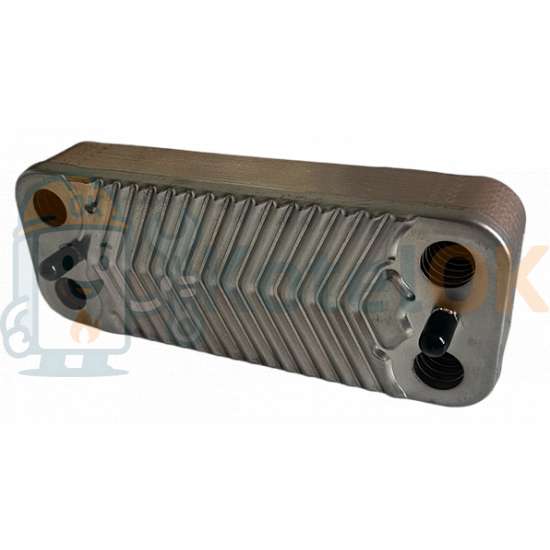

Пластинчатый теплообменник 16 пластин (аналог ZILMET 7006951209 )

Описание товара:

Пластинчатый вторичный теплообменник на 16 пластин (арт. 7006951209 ) — это высококачественный аналог теплообменников ZILMET, предназначенный для систем горячего водоснабжения (ГВС) в газовых котлах. Изготовлен из нержавеющей стали AISI 316L, что обеспечивает высокую эффективность теплопередачи, устойчивость к коррозии и долговечность. Компактная конструкция позволяет экономить пространство, а большая площадь теплообмена гарантирует стабильный нагрев воды даже при высоком протоке.

Основные характеристики:

• Количество пластин: 16
• Материал пластин: Нержавеющая сталь AISI 316L
• Максимальное рабочее давление: 8 бар
• Рабочая температура: от -10°C до +120°C

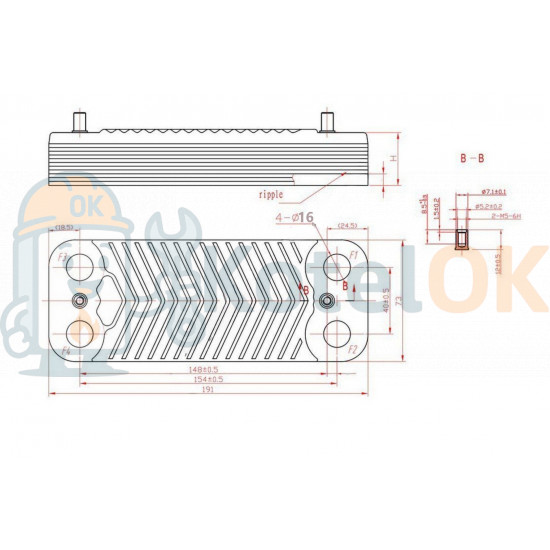

• Размеры:
  • Длина: 191 мм
  • Ширина: 73 мм
  • Расстояние между центрами отверстий: 154 мм (длина)
  • Расстояние между крепежными шпильками: 148 мм
• Артикул: 7006951209 (16)

Техническая документация

Совместимость:

• Protherm:
  • Protherm Panther 24 KTVR 15, 17
  • Protherm Panther 24 KOV 15
  • Protherm Panther 24 KOVR 17
  • Protherm Panther 28 KTV 17
• Viessmann:
  • Viessmann Vitopend 100-W WH1B 24 (2 ручки и 3 диода на передней панели)
  • Viessmann Vitopend 100-W WH1B 30
• E.C.A:
  • ECA Calora
  • ECA Calora Digital
  • ECA Confeo
  • ECA Confeo Digital
  • ECA Fortus
  • ECA Confeo Premix
  • ECA Proteus
  • ECA Proteus Plus
• De Dietrich:
  • De Dietrich City 2.24 / II FF
  • De Dietrich City 2.28 / II FF
  • De Dietrich WHE 2.24
  • De Dietrich WHE 2.24 FF-3S
  • De Dietrich WHE 2.28 FF
• Nobel:
  • Nobel 2-24 SE Plus

Преимущества:

• Высокая эффективность: Гофрированные пластины создают турбулентное движение жидкости, повышая коэффициент теплопередачи.
• Универсальность: Совместим с широким спектром котлов, взаимозаменяем с теплообменниками ZILMET и AlfaLaval.
• Надежность: Прочные материалы и пайка медью обеспечивают устойчивость к высоким температурам и давлению.
• Компактность: Небольшие размеры упрощают монтаж и экономят место.
• Стабильность нагрева: Большая площадь теплообмена минимизирует колебания температуры воды, снижая образование накипи.

Применение:

Используется в двухконтурных газовых котлах для нагрева горячей воды в системах ГВС. Подходит для бытового применения, включая нагрев воды для сантехнических нужд, теплых полов или бассейнов.

Комплектация:

• Пластинчатый теплообменник (16 пластин, арт. 7006951209 ) — 1 шт.
• Упаковка для безопасного транспортирования.

Рекомендации по установке:

1. Проверка совместимости: Перед установкой убедитесь, что теплообменник совместим с вашей моделью котла (проверьте артикул, размеры и количество пластин).
2. Отключение котла: Отключите котел от электросети и перекройте подачу газа и воды. Дождитесь охлаждения системы.
3. Демонтаж старого теплообменника: Акуратно снимите старый теплообменник, предварительно слив воду из контура ГВС. Обратите внимание на расположение крепежных шпилек и уплотнительных прокладок.
4. Очистка системы: Перед установкой нового теплообменника очистите контур ГВС от накипи, грязи и других загрязнений, чтобы обеспечить эффективную работу.
5. Установка теплообменника: Установите новый теплообменник, используя новые уплотнительные прокладки (если они входят в комплект или требуются). Убедитесь, что все крепления надежно зафиксированы.
6. Подключение: Подсоедините теплообменник к системе ГВС, проверив герметичность соединений.
7. Тестирование: После установки заполните систему водой, проверьте отсутствие протечек и включите котел для тестирования нагрева воды.
8. Профессиональная помощь: Если у вас нет опыта работы с газовыми котлами, рекомендуется обратиться к квалифицированному специалисту для установки.

Примечание:

Перед установкой уточните совместимость с вашей моделью котла. Теплообменники с меньшим количеством пластин могут быть заменены на модели с большим количеством пластин для повышения мощности и эффективности нагрева.
