Основной Монотермический Теплообменник для котлов Navien Ace TURBO Coaxial 10K, 13K, 16К, 20К, Deluxe Coaxial ,арт. 30010275A

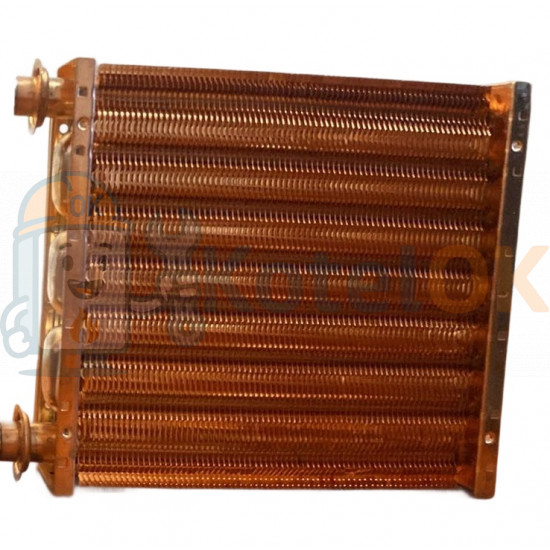

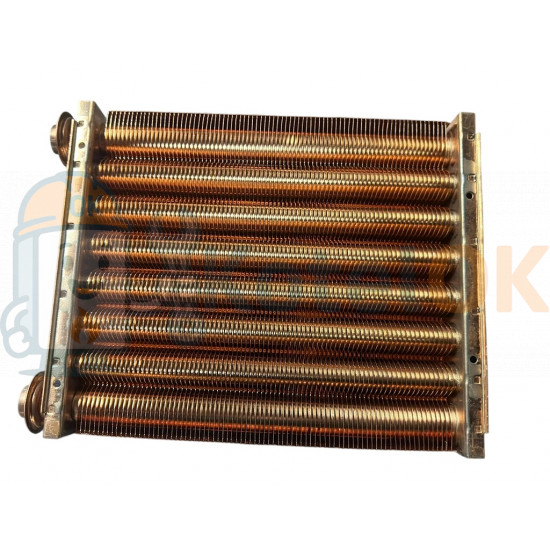

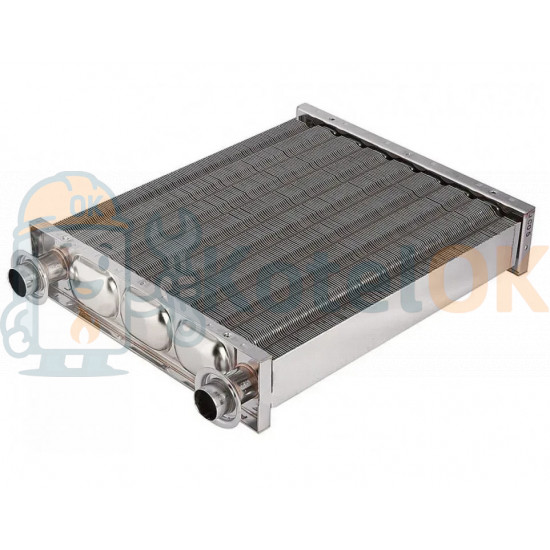

Основной монотермический теплообменник для котлов Navien Ace TURBO Coaxial 10K, 13K, 16K, 20K и Deluxe Coaxial (арт. 30010275A, также известен как PASNGB13/16/20LSSC_001) — это первичный теплообменник, предназначенный для нагрева теплоносителя в системе отопления газовых котлов с закрытой камерой сгорания (турбированных). Ниже приведена подробная информация.

Характеристики:

• Тип: Монотермический (нагревает только контур отопления, для ГВС используется вторичный пластинчатый теплообменник).
• Материал: Медь с защитным покрытием (термостойкая серебристая краска на алюминиевой основе).

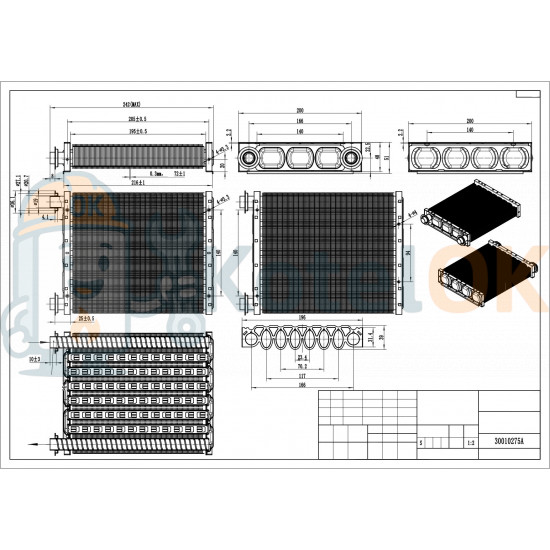

• Длина рабочей части: 238 мм.
• Ширина рабочей части: 200 мм.
• Высота: 51 мм.
• Мощность котла: 10–24 кВт.
• Подключение: Патрубки расположены с одной стороны корпуса, соединение типа "стакан" с латунными штуцерами, фиксируется клипсами.
• Артикул: 30010275A (аналог 30012859A).
• Комплектация: Теплообменник, уплотнительные прокладки, клипсы (зависит от поставщика).



Совместимость:

Теплообменник совместим с котлами Navien

• Navien Ace TURBO Coaxial 10K, 13K, 16K, 20K, 24K.
• Navien Deluxe Coaxial 10K, 13K, 16K, 20K, 24K.
• Navien Ace 10K, 13K, 16K, 20K, 24K.
• Navien Deluxe 13K, 16K, 20K, 24K.
• Navien Prime 13K, 16K, 20K, 24K.
• Navien Smart TOK 13K, 16K, 20K, 24K.
• Navien Deluxe Plus 13K, 16K, 20K, 24K.
• Navien Deluxe Plus Coaxial 13K, 16K, 20K, 24K. Важно: Не подходит для котлов Navien Ace ATMO (дымоходные модели) или котлов мощностью 30–40 кВт. Проверяйте артикул и размеры перед покупкой

Особенности:

• Монотермическая конструкция: Нагревает только контур отопления, что повышает надежность и исключает смешивание контуров отопления и ГВС.
• Эффективность: Медные трубки с высокой теплопроводностью (385 Вт/м*К) и многочисленные пластины обеспечивают быстрый теплообмен.
• Антикоррозийное покрытие: Серебристое покрытие защищает от коррозии, вызванной дымовыми газами и теплоносителем. Поверхность меди образует оксидную пленку, дополнительно предотвращающую коррозию.


• Компактность: Легкий и малогабаритный, что упрощает установку в настенных котлах.
• Патрубки: Латунные штуцеры с симметричным расположением обеспечивают надежное соединение.
• Уязвимость к накипи: Жесткая вода может привести к отложениям, что требует регулярного обслуживания.

Применение:

Используется в двухконтурных настенных газовых котлах Navien с турбированной камерой сгорания для:

• Нагрева теплоносителя в системе отопления (дома, квартиры).
• Обеспечения стабильной работы котла в паре с вторичным теплообменником для ГВС (например, арт. 30004993A для Deluxe Coaxial 13–20K).



Монтаж:

1. Подготовка:
   • Отключите котел от газа, электричества и водоснабжения.
   • Слейте теплоноситель из контура отопления.
   • Убедитесь, что котел остыл.
2. Демонтаж старого теплообменника:
   • Снимите переднюю панель и изоляцию камеры сгорания.
   • Отсоедините клипсы на патрубках и датчик температуры/перегрева.
   • Аккуратно извлеките теплообменник, избегая повреждения трубок или проводки.
3. Установка нового теплообменника:
   • Проверьте артикул (30010275A) и размеры (238 × 200 × 51 мм).
   • Очистите место установки от накипи, грязи или остатков прокладок.
   • Установите новые уплотнительные прокладки и зафиксируйте патрубки клипсами.
   • Подключите датчик температуры/перегрева.
4. Проверка:
   • Заполните контур отопления, проверьте герметичность.
   • Включите котел, протестируйте режим отопления.
   • Убедитесь, что нет протечек или ошибок на дисплее (например, ошибки 03 или 10). Примечание: Монтаж должен выполнять квалифицированный специалист, чтобы избежать протечек или сбоев.

Рекомендации по замене:

• Когда заменять:
  • Течи из-за коррозии или механических повреждений.
  • Снижение эффективности нагрева из-за накипи или засорения.
  • Трещины или деформация от перегрева.
• Предварительная проверка:
  • Убедитесь, что проблема в теплообменнике (а не в насосе, датчиках или трехходовом клапане).
  • Подтвердите артикул (30010275A) и совместимость с моделью котла.
• Профилактика:
  • Проводите ежегодное ТО с промывкой теплообменника кислотными реагентами для удаления накипи.
  • Установите фильтры или умягчители воды для теплоносителя.
  • Поддерживайте температуру отопления до 70–75°C, чтобы избежать перегрева.
• Выбор запчасти:
  • Оригинальный теплообменник Navien (30010275A) гарантирует совместимость и качество. Производство — Южная Корея, соответствует стандартам ISO 9001.


  • Аналоги (например, 30012859A) могут быть дешевле, но проверяйте качество и комплектацию (прокладки, клипсы).
• После замены:
  • Проверьте давление в системе (1,5–2 бара в холодном состоянии).
  • Протестируйте котел в режимах отопления и ГВС.
  • Обратитесь в сервис при появлении ошибок (03, 10) или шумов.

Важно: Регулярное техническое обслуживание продлевает срок службы теплообменника до 10–12 лет. Жесткая вода или отсутствие ухода могут сократить этот срок до 5–7 лет.
