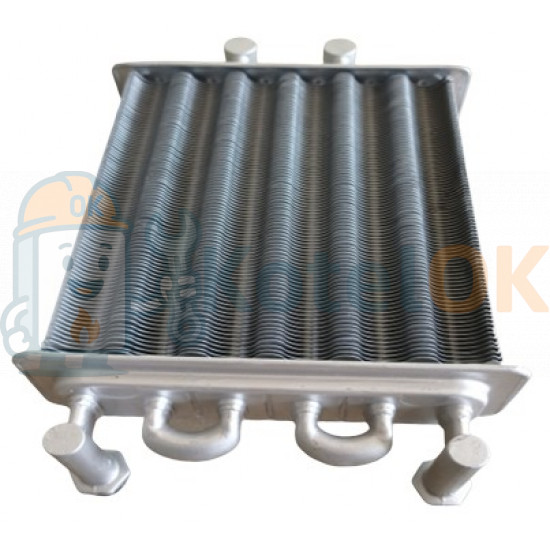

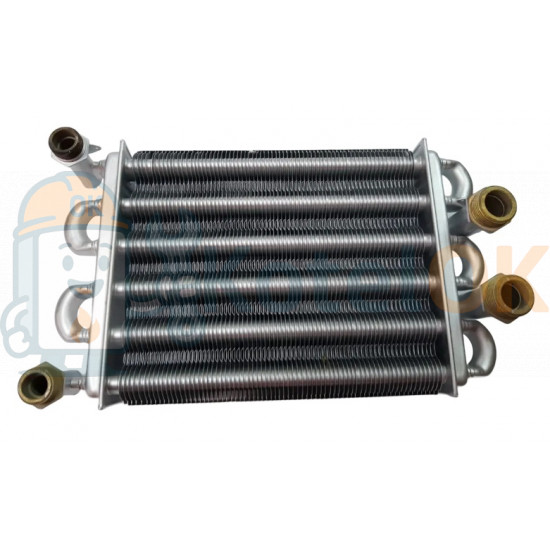

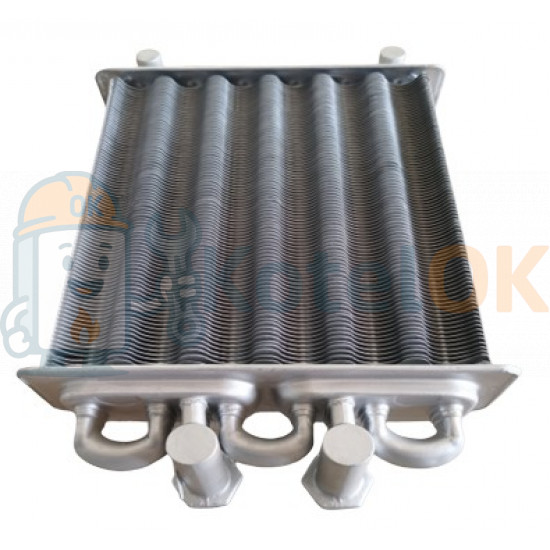

Основной Битермический Теплообменник Ferroli Domiproject F24, Fereasy F24 (резьбовое подключение) (902610190)

Основной битермический теплообменник Ferroli Domiproject F24, Fereasy F24 с резьбовым подключением и артикулом 902610190 — это ключевой элемент двухконтурных газовых котлов итальянского бренда Ferroli, предназначенный для одновременного нагрева теплоносителя системы отопления и воды для горячего водоснабжения (ГВС). Этот теплообменник отличается от стандартных моделей с клипсовым соединением наличием резьбового подключения, что делает его специфичным для определенных модификаций котлов. Давайте разберем его устройство, характеристики и особенности.

Конструкция и принцип работы:

Битермический теплообменник выполнен по схеме "трубка в трубке":

• Внешняя трубка: Отвечает за нагрев теплоносителя для системы отопления, который циркулирует по радиаторам или теплому полу.
• Внутренняя трубка: Нагревает воду для ГВС. Она расположена внутри внешней трубки, что позволяет использовать тепло от одной горелки для обоих контуров.
• Теплообмен: Тепло от пламени газовой горелки передается через медные стенки теплообменника. Ребра (ламели) на внешней поверхности увеличивают площадь теплоотдачи, обеспечивая КПД до 90–92%.

Материал: Медь с защитным алюминиевым напылением, устойчивым к коррозии и высоким температурам, что продлевает срок службы.

Особенность: В отличие от стандартных битермических теплообменников Ferroli с клипсовым подключением (например, артикулы 39820060 или 39819541), модель 902610190 имеет резьбовые соединения (гайка-гайка), что упрощает монтаж и замену в определенных модификациях котлов.

Технические характеристики:

• Мощность: Рассчитан на котлы мощностью 24 кВт.
• Размеры:
  • Длина рабочей части — около 225 мм.
  • Ширина — 180 мм.
• Подключение: Резьбовое.
  • Контур отопления: 3/4".
  • Контур ГВС: 1/2".
• Вес: Примерно 3,7 кг
• Артикул: 902610190 — оригинальный код Ferroli для резьбовой версии теплообменника.
• Дополнительно: Имеется площадка для крепления датчика перегрева.

Совместимость:

Теплообменник с артикулом 902610190 разработан для турбированных моделей котлов Ferroli:

• Domiproject F24: Турбированная версия с закрытой камерой сгорания.
• Fereasy F24: Турбированная версия с закрытой камерой сгорания.

Эти котлы предназначены для отопления помещений площадью до 200–240 м² и обеспечения ГВС с производительностью 10–12 л/мин при ΔT 25–30°C. Важно отметить, что резьбовая версия теплообменника используется в специфических модификациях, отличающихся от стандартных моделей с клипсовым подключением (например, выпущенных до 2009 года или после 2006 года с ручным управлением).

Преимущества:

1. Эффективность: Высокий КПД (до 92%) благодаря битермической конструкции и оптимизированной теплоотдаче.
2. Компактность: Один теплообменник заменяет два контура, уменьшая габариты котла.
3. Удобство монтажа: Резьбовое соединение упрощает установку и замену по сравнению с клипсовым вариантом в определенных системах.
4. Надежность: Медная основа с антикоррозийным покрытием обеспечивает долговечность.
