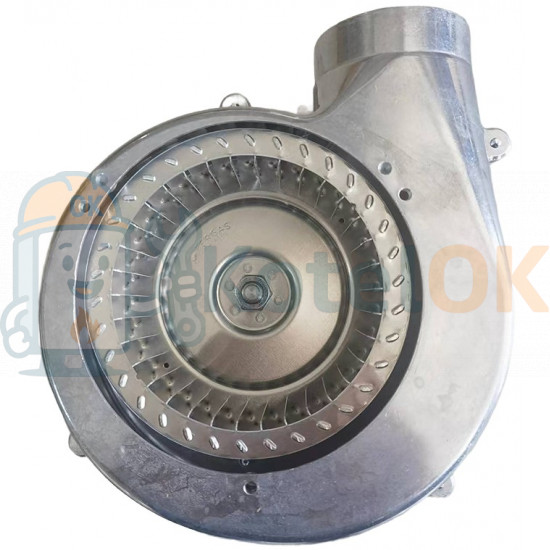

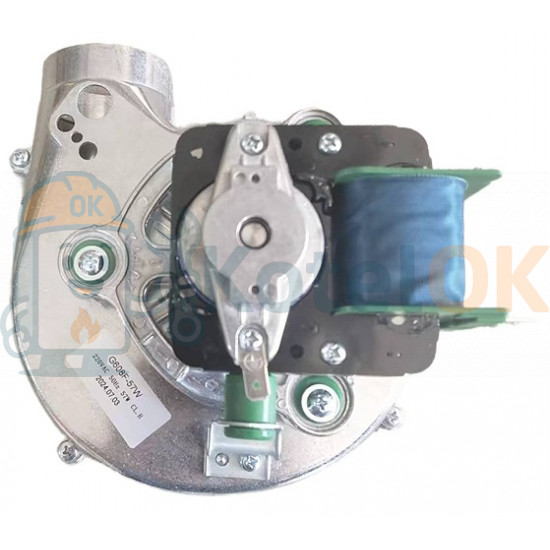

Вентилятор (турбина) для газовых навесных котлов Baxi / Westen, Roca Neobit (5682150, VGR0013184) (57 Вт)

Вентилятор (турбина) для газовых навесных котлов Baxi / Westen, Roca Neobit (5682150, VGR0013184) (57 Вт) (Аналог)

Основные характеристики:

• Мощность: 57 Вт
• Напряжение: 220 В
• Частота: 50 Гц
• Скорость вращения: 2500 об/мин
• Диаметр вентилятора: 120 мм
• Материал корпуса: Алюминий
• Артикул: 5682150, VGR0013184

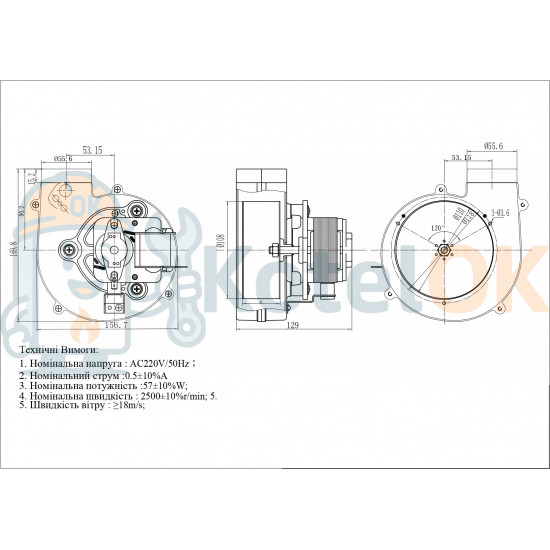

Техническая документация

Совместимость:
Предназначен для газовых навесных котлов Baxi, Westen и Roca Neobit третьего и четвертого поколения, включая модели:

Baxi

• Baxi ECO 3 Compact
• Baxi ECO 3 Compact 1.240 Fi
• Baxi ECO 3 Compact 240 Fi
• Baxi ECO 4S
• Baxi ECO 4S 1.24 F
• Baxi ECO 4S 10 F
• Baxi ECO 4S 18 F
• Baxi ECO 4S 24 F
• Baxi ECO Four
• Baxi ECO Four 1.24 F
• Baxi ECO Four 24 F
• Baxi Fourtech
• Baxi Fourtech 1.24 F
• Baxi Fourtech 24 F
• Baxi Main
• Baxi Main 18 Fi
• Baxi Main 24 Fi
• Baxi Main Four
• Baxi Main Four 24 F
• Baxi Main Four 240 F

Westen

• WESTEN Pulsar
• WESTEN Pulsar 1.240 Fi
• WESTEN Pulsar 240 Fi
• WESTEN Pulsar D
• WESTEN Pulsar D 24 F
• WESTEN Quasar
• WESTEN Quasar 24 F
• WESTEN Quasar D
• WESTEN Quasar D 24 F
• WESTEN Quasar Plus
• WESTEN Quasar Plus 24 Fi

Roca:

• Roca Neobit
• Roca Neobit S 24F

• Совместим с котлами начиная с серийного номера B729. Может использоваться как аналог вентилятора 5663810 в некоторых моделях третьего поколения (Main, Quasar Plus, Pulsar), но требует соответствующей трубки Вентури и прессостата.

Назначение:
Вентилятор обеспечивает принудительный отвод продуктов сгорания в котлах с закрытой камерой сгорания. Устанавливается над первичным теплообменником в верхней части камеры сгорания и отвечает за подачу воздуха для эффективного сгорания топлива.

Преимущества:

• Высокая надежность: Изготовлен из прочных материалов, устойчивых к внешним воздействиям.
• Энергоэффективность: Регулируемая частота вращения экономит энергию на пониженных оборотах.
• Компактность и бесшумность: Стабильный воздушный поток при минимальном уровне шума.
• Универсальность: Подходит для широкого модельного ряда котлов Baxi, Westen и Roca Neobit

Применение:
Используется для ремонта или замены изношенного вентилятора в газовых навесных котлах. Обеспечивает оптимальное смешение воздуха и газа, повышая эффективность и экономичность работы котла. Подходит для котлов третьего и четвертого поколения, обеспечивая стабильную работу систем отопления и горячего водоснабжения.

Комплектация:

• Вентилятор (турбина) (артикул 5682150).
• Примечание: Трубка Вентури (5407050), штуцер для анализа продуктов сгорания (5409480) и силиконовая трубка для прессостата в комплект не входят и приобретаются отдельно.

Рекомендации по установке:

1. Проверка совместимости: Убедитесь, что модель котла соответствует указанным в разделе «Совместимость» и серийный номер начинается с B729.
2. Подготовка: Отключите котел от электросети и перекройте подачу газа.
3. Монтаж: Установите вентилятор в верхней части камеры сгорания, закрепив его согласно инструкции котла.
4. Подключение Вентури: Используйте трубку Вентури (5407050) с двумя отводами. На первый отвод установите заглушку, второй соедините силиконовой трубкой с отрицательным входом прессостата Honeywell (0,68 mbar). Положительный вход прессостата остается свободным.
5. Проверка: Включите котел и проверьте отсутствие утечек и корректность работы вентилятора.
6. Профессиональная установка: Рекомендуется доверить монтаж квалифицированному специалисту.

Особенности эксплуатации:

• Регулярно очищайте вентилятор от пыли и загрязнений для поддержания эффективности.
• Обеспечьте свободный доступ воздуха, избегая засорения вентиляционных каналов.
• Следите за состоянием прессостата и трубки Вентури, влияющих на производительность.
• Рассчитан на работу в условиях нормальной влажности и температуры, избегайте агрессивных сред.

Примечание:

• Вентилятор 5682150 не взаимозаменяем с моделью 5663810 без замены трубки Вентури и прессостата. Для котлов третьего поколения до серийного номера B728 использовался вентилятор 5663810 с трубкой Вентури 5409580 и прессостатом на 0,4 mbar.
• Аналог от Fime (VGR0013184) имеет мощность 50 Вт, что делает его более экономичным, но сохраняет показатели дымоудаления.
• Перед покупкой уточните артикул и серийный номер котла, чтобы избежать ошибок при подборе комплектующих.
