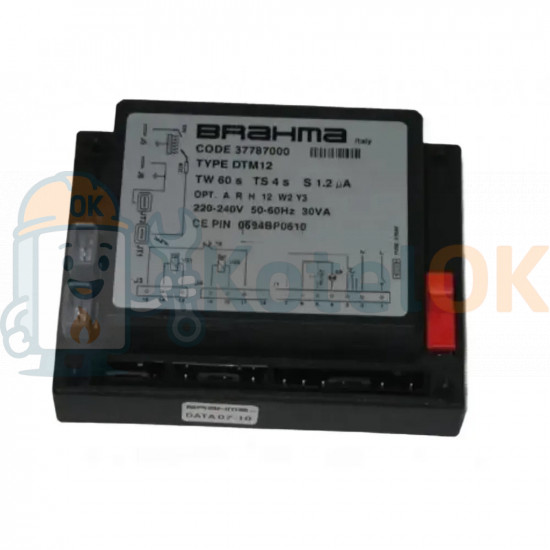

Плата управления Brahma DTM12 RMG110 (TW 60s TS 4s ) 6178836 (арт. 6178835 , 37787000)

Плата управления Brahma DTM12 RMG110 (TW 60s TS 4s) с артикулами 6178836 (альтернативные коды 6178836, 6178835, 37787000, 711555000 ) — это электронный модуль управления горением, разработанный итальянской компанией Brahma S.p.A. Она предназначена для использования в газовых котлах, горелках и других отопительных системах с атмосферными или наддувными горелками. Эта плата широко применяется в оборудовании различных брендов, включая Sime и Baxi, благодаря своей надежности и универсальности. Давайте разберем ее подробнее.

Техническое описание:

Плата Brahma DTM12 RMG110 — это компактный блок управления с интегрированными функциями розжига и контроля пламени. Основные характеристики:

• Микропроцессор: Обеспечивает точное управление процессами горения, обработку сигналов от датчиков и выдачу команд.
• Встроенный трансформатор розжига: Генерирует искру для поджига газовой смеси (серия TC..AF/TD..AF от Brahma).
• Параметры работы:
  • TW (время ожидания): 60 секунд — период подготовки перед розжигом.
  • TS (время безопасности): 4 секунды — максимальное время, за которое должно появиться пламя, иначе плата блокирует систему.
• EMC-фильтр: Защищает от электромагнитных помех, что повышает стабильность работы.
• Предохранители: Обычно один или два (например, 1,6 А), защищают от перегрузок.
• Ручной сброс: Перезапуск после аварийной остановки возможен только вручную, через кнопку сброса.

Назначение и совместимость:

Плата DTM12 RMG110 разработана для систем с прерывистым режимом работы (непостоянного функционирования) и подходит для:

• Газовых котлов с атмосферными горелками.
• Комбинированных систем с вентилятором или без него.
• Оборудования с предварительным смешиванием газа и воздуха.

Она совместима с котлами Sime (например, серии Rx или Metropolis) и Baxi, где используется под артикулами 6178835, 6178836 или 37787000. Конкретная совместимость зависит от модели котла, поэтому перед покупкой стоит сверить артикул с документацией оборудования.

• Sime RMG 90 Mk.II
• Sime RMG 100 Mk.II
• Sime RMG 110 Mk.II

Функциональность:

1. Управление розжигом:
   • Активирует газовый клапан и подает искру через электрод розжига.
2. Контроль пламени:
   • Использует датчик ионизации для мониторинга наличия и стабильности пламени.
3. Безопасность:
   • При сбоях (например, отсутствие пламени в течение 4 секунд, перегрев или проблемы с подачей газа) плата отключает систему и переходит в режим блокировки.
4. Модуляция:
   • Регулирует мощность горелки для оптимизации расхода газа.

Применение в Sime и Baxi:

• Sime: Плата встречается в моделях с атмосферными горелками, таких как Sime Rx-55 или Metropolis, где она управляет процессами горения и обеспечивает стабильную работу.
• Baxi: Используется в котлах с аналогичными характеристиками (например, артикул 711555000 для некоторых моделей).

Типичные неисправности:

Плата может выйти из строя из-за:

• Скачков напряжения: Без стабилизатора перегорают предохранители или микросхемы.
• Износа: Долгая эксплуатация (5–10 лет) приводит к деградации компонентов, таких как конденсаторы или реле.
• Внешних факторов: Влага или пыль вызывают коррозию контактов. Симптомы: котел не запускается, нет искры, выдается ошибка (например, E01 у Sime — сбой розжига).

Установка и замена:

1. Подготовка: Отключите питание и газ.
2. Доступ: Откройте блок управления котла (обычно в верхней части, под крышкой).
3. Замена: Отсоедините разъемы старой платы (сфотографируйте для точности), установите новую, подключив все провода.
4. Проверка: Включите котел и убедитесь, что он запускается. При необходимости сбросьте блокировку кнопкой.

• Важно: Работу должен выполнять квалифицированный специалист.
