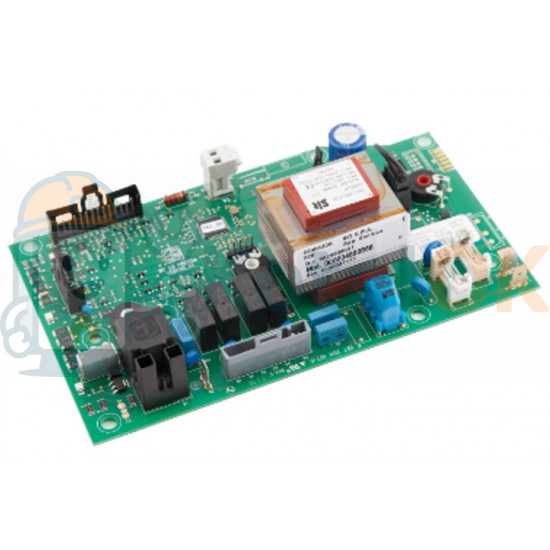

Плата управления Format.ZIP 5, Metropolis 25 BF 6332670/6230630, 0.580.200, 0.580.143, 6230698

Плата управления для газового котла Sime Metropolis 25 BF с артикулами 6332670/6230630 (альтернативные коды 0.580.200, 0.580.143) — это электронный модуль, который обеспечивает управление и координацию работы котла. Эта плата является ключевым компонентом настенного газового котла Sime Metropolis 25 BF — модели с принудительной тягой (закрытой камерой сгорания) и номинальной мощностью 25 кВт. Она отвечает за запуск, регулирование и безопасную эксплуатацию котла. Рассмотрим её подробнее.

Техническое описание:

Плата 6332670/6230630 (ранее обозначенная как 0.580.143 или 0.580.200) — это печатная плата, разработанная компанией Sime в сотрудничестве с SIT (известным производителем автоматики для газового оборудования). Основные элементы:

• Микропроцессор: SIT Mod T541324200/E (или аналогичная модель), который обрабатывает сигналы от датчиков и выдает команды исполнительным механизмам.
• Система зажигания: Встроенная схема с трансформатором розжига для генерации искры, запускающей горение газа.
• Модуляция мощности: Позволяет плавно регулировать интенсивность горения в зависимости от потребностей отопления или горячего водоснабжения (ГВС).
• Разъемы: Для подключения датчиков температуры (NTC), давления, ионизации, а также насоса, вентилятора и газового клапана SIT.
• Предохранители: Обычно два (например, 1,6 А), защищают плату от перегрузок и коротких замыканий.
• Сертификация: Код CE-0085BP5461 подтверждает соответствие европейским стандартам.

Совместимость:

Плата разработана специально для модели Sime Metropolis 25 BF, но также может быть совместима с другими котлами серий Metropolis и Format Zip благодаря универсальности конструкции:

• Sime Metropolis: 25 BF, 30 BF (турбированные версии).
• Sime Format Zip: 25 BF, 30 BF. Старые коды (0.580.143, 0.580.200) и новые (6332670, 6230630) часто являются взаимозаменяемыми, но стоит проверить серийный номер котла и документацию, чтобы избежать несоответствий.
• SIME FORMAT.ZIP 5:
  • SIME FORMAT.ZIP 5 – 25 BF
  • SIME FORMAT.ZIP 5 – 25 OF
• SIME Metropolis:
  • SIME Metropolis 25 BF
  • SIME Metropolis 25 OF
  • SIME Metropolis 30 BF
  • SIME Metropolis 30 OF

Функциональность:

1. Управление горением:
   • Активирует подачу газа через клапан SIT, запускает искру для зажигания и контролирует пламя с помощью электрода ионизации.
2. Регулирование температуры:
   • Получает данные от датчиков NTC (в контурах отопления и ГВС) и настраивает работу горелки для поддержания заданных параметров.
3. Безопасность:
   • В случае проблем (перегрев, отсутствие пламени, сбой в системе дымоудаления) плата блокирует котел и выдает код ошибки (например, E01 — проблема с зажиганием).
4. Энергоэффективность:
   • Благодаря модуляции плата оптимизирует потребление газа, снижая расходы и износ оборудования.

Особенности модели Sime Metropolis 25 BF:

• Тип: Турбированный котел с закрытой камерой сгорания.
• Мощность: 25 кВт (достаточно для отопления помещений площадью до 200–250 м²).
• Назначение: Отопление и ГВС (двухконтурный). Плата адаптирована к работе с коаксиальным дымоходом, что характерно для моделей BF (Blower Fan), и поддерживает принудительное удаление продуктов сгорания через вентилятор.

Типичные неисправности:

Плата может выйти из строя по следующим причинам:

• Скачки напряжения: Без стабилизатора перегорают предохранители или микросхемы.
• Износ: После 5–10 лет эксплуатации деградируют конденсаторы, реле или трансформатор.
• Влага или пыль: В плохо вентилируемых помещениях возможна коррозия контактов.
  Признаки: котел не включается, горелка не зажигается, появляются ошибки (E01, E04, E07 и т.д.).

Установка и замена:

1. Подготовка: Отключите питание котла и перекройте газ.
2. Доступ: Снимите переднюю панель и откройте блок управления (обычно в верхней части котла под крышкой).
3. Замена: Отсоедините разъемы от старой платы (желательно сфотографировать расположение), установите новую плату и подключите все провода.
4. Проверка: Включите котел, протестируйте его работу. Возможно, потребуется сброс ошибок через панель управления.

• Примечание: Для турбированных моделей (BF) убедитесь, что перемычка на плате установлена в правильное положение (BF-режим).
  Работа с газовым оборудованием требует квалификации, поэтому лучше обратиться в сервисный центр.
