Купити 6SCHEMOD20 Плата Nova Florida Delfis AF, Fondital Antea AF (для котлов с одним теплообменником) – оригінальна запчастина, найкраща ціна, швидка доставка

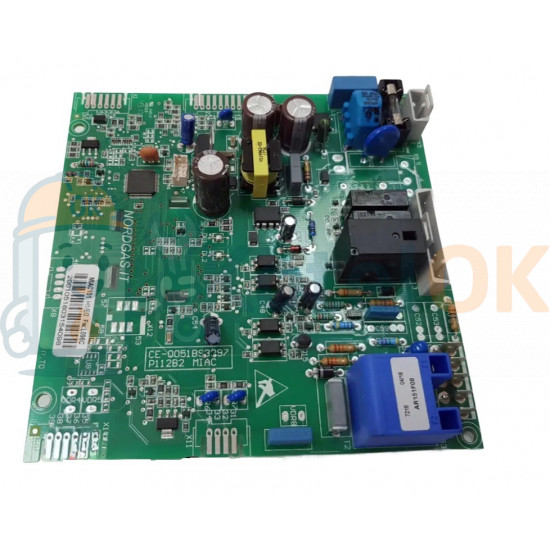

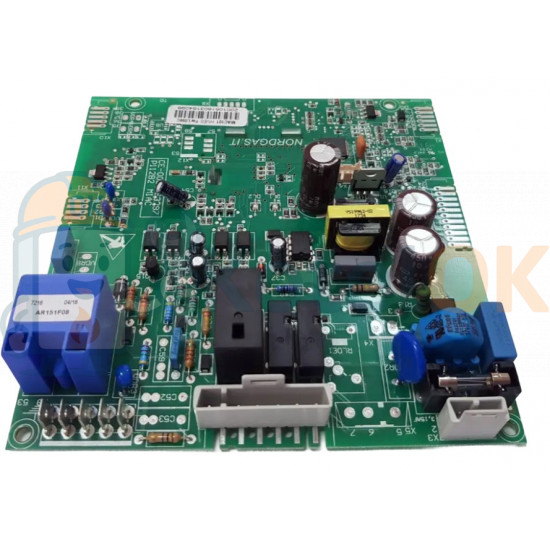

6SCHEMOD20 — плата управления для котлов Nova Florida Delfis AF, Fondital Antea AF (для котлов с одним теплообменником)

• Оригинальная запчасть: плата управления 6SCHEMOD20
• Назначение: для битормических котлов Fondital / Nova Florida с одним теплообменником.

Совместимые модели

• Fondital / Nova Florida:
  • Antea CTFS 24 AF
  • Antea CTN 24 AF
  • Delfis CTFS 24 AF
  • Delfis CTN 24 AF

Важное примечание

• Панели управления (фронтальные панели) у котлов с одним теплообменником и у монотермических котлов с двумя теплообменниками могут выглядеть одинаково, но платы управления отличаются по электрическим подключениям.
• Схема электрических соединений приведена в файле под основным фото товара.
•

• Настенные газовые котлы Antea, Delfis с проточным битормическим теплообменником для производства ГВС и обогрева помещений представлены в двух версиях:

  • с открытой камерой сгорания и естественной тягой — CTN;
  • с закрытой камерой сгорания и принудительной тягой — CTFS.

  В обеих версиях установлена электронная плата управления.

  Плата управления: функции и индикация

  • Имеет непрерывную модуляцию пламени за счёт трёх датчиков: на подающей и обратной линиях отопления и на контуре ГВС.
  • Ионизационный контроль пламени осуществляется с помощью моноэлектрода.
  • Жидкокристаллический дисплей встроен в основную плату; на нём отображаются:
    • температура подающей линии отопления;
    • температура ГВС на выходе;
    • коды ошибок;
    • параметры работы контуров отопления и ГВС;
    • режим работы котла.

  ---

  Характеристики платы Fondital / Nova Florida

  • Рабочее напряжение: $170÷300\text{ В переменного тока}$
  • Частота питания: $50\text{–}66\text{ Гц}$
  • Класс защиты: IP00
  • Предохранитель: 5 × 20 2AF
  • Ток ионизации: $\mathrm{1,2}\mu \text{A}$
  • Метод обнаружения пламени: ток ионизации
  • Тип измерения: поляризованные фаза — нейтраль

  Характеристики жидкокристаллического экрана (тыльная часть платы)

  • Количество разрядов кода: 2
  • Подсветка экрана: да
  • Фон: зелёный
