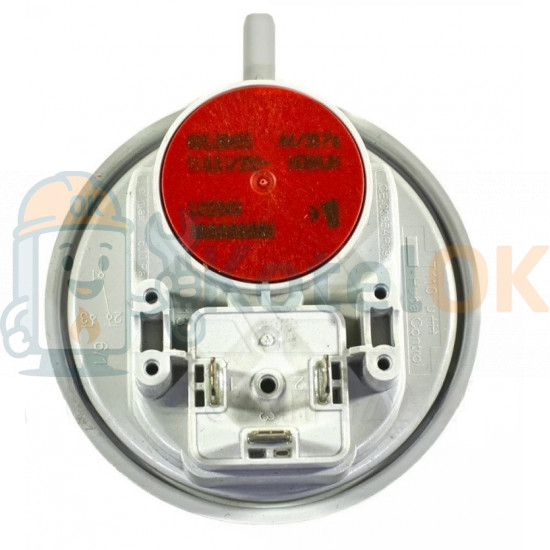

Реле давления дыма (прессостат) 44/36 Pa котла Immergas, Alpha Boilers - 1.012849

Реле давления дыма (прессостат) 44/36 Pa котла Immergas, Alpha Boilers - 1.012849

Это дифференциальное реле давления дыма, предназначенное для контроля адекватности удаления продуктов сгорания в газовых котлах Immergas и Alpha Boilers. Его основная задача — гарантировать, что вентилятор дымоудаления работает корректно и обеспечивает необходимую тягу перед тем, как будет разрешен розжиг горелки, и во время ее работы.

Принцип работы:

1. Запрос на нагрев: Пользователь или система управления запрашивает нагрев.
2. Запуск вентилятора: Плата управления подает напряжение на вентилятор дымоудаления, который начинает работать.
3. Создание перепада давления: Вентилятор создает необходимый перепад давления (разрежение) в камере сгорания/дымоходе.
4. Срабатывание прессостата: Как только перепад давления достигает 44 Pa, мембрана внутри прессостата перемещается и замыкает электрические контакты.
5. Разрешение на розжиг: Плата управления котла получает сигнал от замкнутых контактов прессостата, подтверждающий наличие достаточной тяги, и разрешает розжиг основной горелки.
6. Контроль во время работы: На протяжении всего цикла работы горелки прессостат непрерывно контролирует тягу. Если по какой-либо причине перепад давления падает ниже 36 Pa, прессостат размыкает контакты.
7. Аварийное отключение: Плата управления моментально отключает подачу газа на горелку, предотвращая выход продуктов сгорания в помещение и сигнализируя об ошибке (например, "нет тяги").

Совместимость:

Причины некорректной работы (поломки):

• Повреждение самого прессостата:
  • Разрыв или потеря эластичности внутренней мембраны.
  • Окисление или износ электрических контактов внутри устройства.
  • Загрязнение внутренних каналов или попадание конденсата в корпус.
• Проблемы во внешней системе (прессостат сигнализирует о них, будучи исправным):
  • Засорение импульсных трубок: Это очень часто. Трубки, соединяющие прессостат с вентилятором или камерой сгорания, могут быть забиты конденсатом, пылью или сажей.
  • Неисправность вентилятора дымоудаления: Износ подшипников, засор крыльчатки, неисправность двигателя вентилятора — всё это приводит к недостаточной тяге.
  • Засорение дымохода: Гнезда птиц, сажа, наледь или другие препятствия в дымоходе могут блокировать выход продуктов сгорания.
  • Нарушение герметичности: Утечки воздуха в камере сгорания, дымоходе или системе воздухозабора снижают создаваемый перепад давления.
  • Неправильная установка или настройка: Хотя реже, но неправильное подключение трубок или изначально неверные параметры могут вызвать проблемы.

При возникновении ошибок, связанных с дымоудалением, всегда рекомендуется проверять всю цепочку: дымоход, вентилятор, импульсные трубки и только потом сам прессостат. Диагностику и ремонт газового оборудования должен выполнять только сертифицированный специалист.
