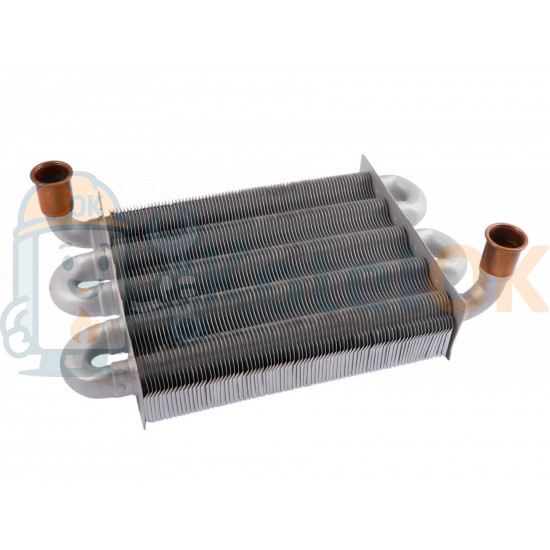

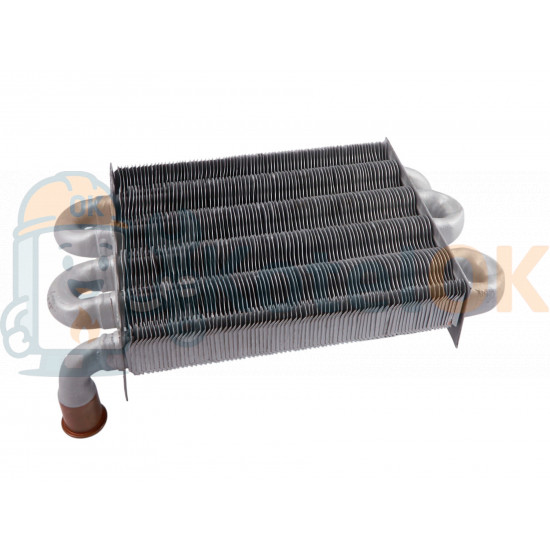

Основной Монотермический Теплообменник 0020120231, C40.142 для котлов Protherm Рысь Lynx, Jaguar после 2014 г

Основной Монотермический Теплообменник 0020120231, C40.142 для котлов Protherm Рысь Lynx, Jaguar после 2014 г

это первичный теплообменник, предназначенный для нагрева теплоносителя в системе отопления газовых котлов с закрытой камерой сгорания (турбированных). Используется в котлах, выпущенных после 2014 года. Ниже приведена обновленная информация с добавленной совместимостью.

Характеристики:

• Тип: Монотермический (нагревает только контур отопления, для ГВС применяется вторичный пластинчатый теплообменник).
• Материал: Медь с защитным покрытием (термостойкая алюминиевая краска серебристого цвета).
• Длина рабочей части: 220 мм.
• Ширина рабочей части: 180 мм.
• Длина патрубков: 95 мм (длиннее стандартных).
• Мощность котла: 11–24 кВт.
• Подключение: Патрубки по диагонали, тип соединения — "стакан" с клипсами.
• Артикул: 0020120231 (C40.142).

Совместимость:

Теплообменник совместим с котлами Protherm, выпущенными после 2014 года:

• Protherm Lynx HK 11 kW.
• Protherm Lynx HK 24 kW.
• Protherm Jaguar 11 JTV.
• Protherm Jaguar 24 JTV. Важно: Для котлов до 2014 года использовался другой теплообменник (арт. 0020119766) с патрубками на противоположных сторонах. Не совместим с котлами мощностью 28 кВт или дымоходными моделями (BA). Проверяйте артикул и год выпуска котла перед покупкой.

Техническая документация

Особенности:

• Монотермическая конструкция: Нагревает только контур отопления, что снижает риск смешивания контуров и повышает надежность.
• Эффективность: Медная трубка, изогнутая в одной плоскости, с тонкими пластинами обеспечивает быстрый теплообмен.
• Антикоррозийное покрытие: Серебристая алюминиевая краска защищает от коррозии.
• Длинные патрубки: 95 мм, что упрощает подключение.
• Отсутствие креплений для датчиков: Датчик перегрева (125°C) крепится к трубкам котла.
• Уязвимость к накипи: Жесткая вода может вызвать отложения, что требует промывки.

Применение:

Используется в двухконтурных настенных газовых котлах Protherm Lynx и Jaguar мощностью 11–24 кВт для:

• Нагрева теплоносителя в системе отопления (дома, квартиры).
• Обеспечения стабильной работы котла в паре с вторичным теплообменником для ГВС.

Монтаж:

1. Подготовка:
   • Отключите котел от газа, электричества и водоснабжения.
   • Слейте теплоноситель из контура отопления.
   • Убедитесь, что котел остыл.
2. Демонтаж старого теплообменника:
   • Снимите переднюю панель и изоляцию камеры сгорания.
   • Отсоедините клипсы на патрубках и датчик перегрева (на трубках котла).
   • Аккуратно извлеките теплообменник, избегая повреждения трубок или проводки.
3. Установка нового теплообменника:
   • Проверьте артикул (0020120231) и размеры (220 мм).
   • Очистите место установки от накипи, грязи или остатков прокладок.
   • Установите новые прокладки и зафиксируйте патрубки клипсами.
   • Убедитесь, что датчик перегрева правильно подключен.
4. Проверка:
   • Заполните контур отопления, проверьте герметичность.
   • Включите котел, протестируйте режим отопления.
   • Убедитесь, что нет протечек или ошибок (F08/F01). Примечание: Монтаж должен выполнять квалифицированный специалист.

Рекомендации по замене:

• Когда заменять:
  • Течи из-за коррозии или повреждений.
  • Снижение эффективности из-за накипи.
  • Трещины от перегрева.
• Предварительная проверка:
  • Убедитесь, что проблема в теплообменнике.
  • Подтвердите артикул (0020120231) и год выпуска (после 2014).
• Профилактика:
  • Проводите ежегодное ТО с промывкой кислотными реагентами.
  • Установите фильтры или умягчители воды.
  • Температура отопления до 70°C.
• Выбор запчасти:
  • Оригинальный Protherm (0020120231) для совместимости.
  • Аналоги дешевле, но проверьте комплектацию.
  • Комплект должен включать прокладки/клипсы.
• После замены:
  • Проверьте давление (1,5–2 бара).
  • Протестируйте режимы отопления и ГВС.
  • Обратитесь в сервис при ошибках. Важно: Регулярное ТО обеспечивает 10–12 лет службы. Жесткая вода может сократить срок до 5–7 лет.
