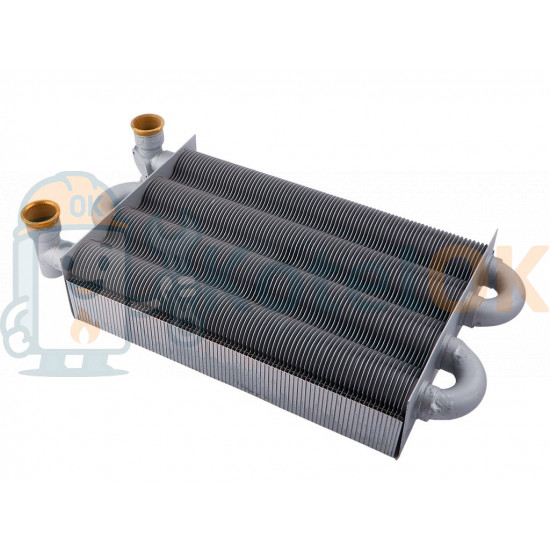

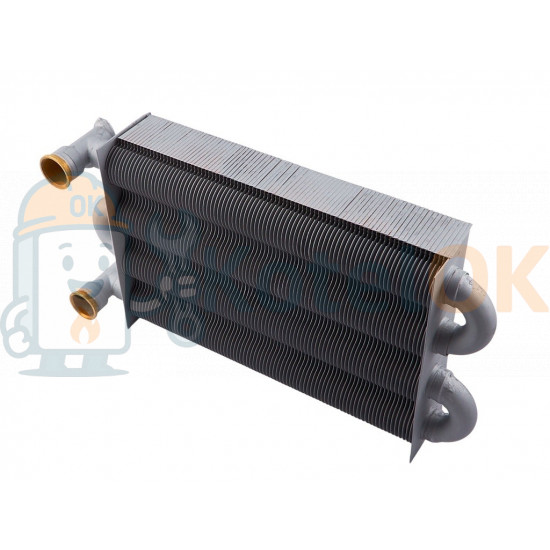

Основной Монотермический Теплообменник 1.015791 для котлов Immergas Eolo Mini kw, Mini 24 3Е, Maior 24 4E

Основной монотермический теплообменник Immergas (артикул 1.015791) — это ключевой компонент газовых котлов Immergas моделей Eolo Mini kw, Mini 24 3E, Maior 24 4E и других, мощностью 24 кВт. Он предназначен для передачи тепла от сгорания газа к теплоносителю в системе отопления. Ниже приведен детальный обзор без пунктов о дополнительной информации, особенностях и преимуществах, с обновленным списком совместимости.

Технические характеристики

• Тип: Монотермический теплообменник (используется только для контура отопления, горячее водоснабжение (ГВС) обеспечивается отдельным вторичным теплообменником).
• Материал:
  • Изготовлен из высококачественной меди, обеспечивающей высокую теплопроводность.
  • Покрыт антикоррозийным слоем для защиты от окисления и воздействия агрессивных компонентов теплоносителя.

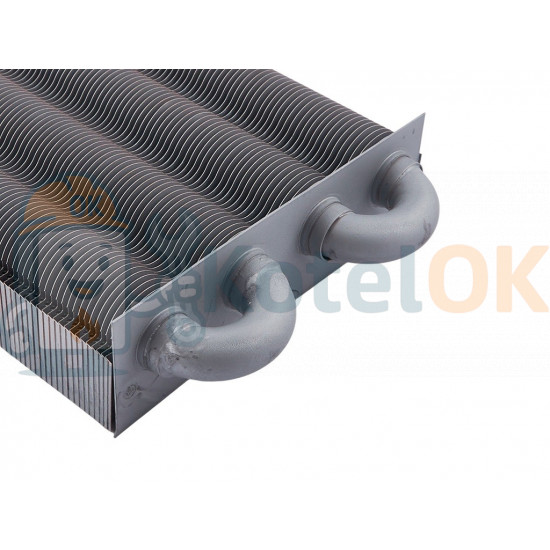

• Конструкция:
  • Состоит из медных трубок, соединенных последовательно, через которые циркулирует теплоноситель.
  • Медные ламели (пластины) припаяны к трубкам для увеличения площади теплопередачи.
  • Довжина робочої частини: 260 мм.
  • Ширина робочої частини: 180 мм.
• Подключение:
  • Резьбовое соединение патрубков входа и выхода теплоносителя G3/4.
  • Один из коллекторов оснащен двумя отверстиями для монтажа погружного датчика NTC (1/8) и предельного термостата безопасности (105–80°C).
• Артикул: 1.015791 (для турбированных версий котлов). Может встречаться под артикулом 1.018959 для других модификаций.

Принцип работы

Теплообменник расположен в камере сгорания котла над газовой горелкой. Процесс работы следующий:

1. Горелка сжигает газ, выделяя тепло.
2. Горячие газы проходят через медные ламели, нагревая их.
3. Тепло передается теплоносителю (воде или антифризу), циркулирующему через трубки теплообменника.
4. Нагретый теплоноситель направляется в систему отопления (радиаторы, теплый пол и т.д.).
5. Для ГВС используется отдельный вторичный пластинчатый теплообменник, что характерно для монотермической конструкции.

Монотермическая конструкция повышает надежность, так как контуры отопления и ГВС разделены, что снижает риск смешивания теплоносителя и питьевой воды, а также упрощает обслуживание.

Совместимость с котлами

Теплообменник с артикулом 1.015791 совместим с турбированными и атмосферными моделями котлов Immergas мощностью 24 кВт:

• Eolo Mini 24 kw.
• Eolo Mini 24 kw Special.
• Mini Eolo 24 3E (третье поколение, с дисплеем и прямоугольными кнопками).
• Mini Nike 24 3E (атмосферная версия).
• Mini Eolo X 24.
• Mini Nike X 24 (атмосферная версия).
• Major Eolo 24 4E (четвертое поколение).
• Zeus Mini.

Примечание:

• Для точного подбора запчасти проверьте артикул и модель котла в паспорте или на табличке внутри передней панели. Теплообменники для котлов с другими характеристиками (например, битермические модели, такие как Immergas Star 24 3E, артикул 1.024398) не совместимы.
• Артикул 1.018959 может использоваться как аналог для некоторых модификаций, но требует проверки совместимости.

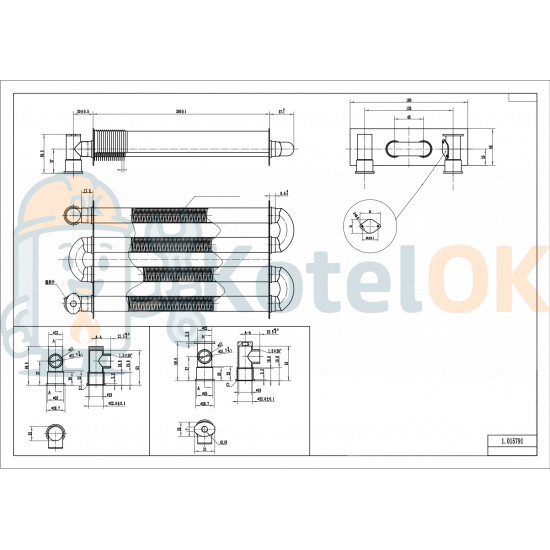

Техническая документация

Монтаж и замена

• Процесс замены:
  1. Отключите котел от электросети, газоснабжения и перекройте подачу воды.
  2. Слейте теплоноситель из системы отопления.
  3. Демонтируйте старый теплообменник, открутив резьбовые соединения и отсоединив трубки.
  4. Установите новый теплообменник
  5. Подсоедините трубки, проверьте герметичность соединений.
  6. Заполните систему теплоносителем, проверьте на утечки и запустите котел.
• Инструменты: Набор ключей, отвертка, возможно, паяльная лампа для очистки контактов.
• Рекомендации:
  • Замену должен выполнять сертифицированный мастер, чтобы избежать утечек или повреждения котла.
  • Во время замены проверьте состояние горелки, насоса и датчиков, чтобы исключить необходимость повторной разборки.
  • Убедитесь, что артикул теплообменника (1.015791) соответствует модели котла, так как даже небольшие различия (например, количество ламелей) могут повлиять на совместимость.

Обслуживание

• Периодичность: Проверяйте теплообменник каждые 1–2 года, особенно в регионах с жесткой водой.
• Проблемы и их решение:
  • Накипь: Образуется из-за жесткой воды. Для очистки используйте специальные химические растворы (например, уксусную кислоту или профессиональные промывочные средства) или обратитесь в сервисный центр.
  • Коррозия: Редко возникает благодаря антикоррозийному покрытию, но возможна при использовании некачественных теплоносителей. Избегайте агрессивных антифризов.
  • Засорение: Может быть вызвано грязью в системе отопления. Установите магнитные или сетчатые фильтры на входе теплоносителя.
• Профилактика:
  • Используйте умягчители воды или магнитные фильтры для снижения образования накипи.
  • Регулярно проводите техническое обслуживание котла, включая проверку гидравлических узлов.

Потенциальные проблемы и их решение

• Перегрев котла: Может указывать на засорение теплообменника или неисправность циркуляционного насоса. Проверьте циркуляцию теплоносителя.
• Снижение эффективности отопления: Вероятно, теплообменник забит накипью. Проведите промывку системы.
• Утечка теплоносителя: Проверьте целостность трубок и уплотнений теплообменника.
• Шум в котле: Может быть вызван накипью, воздушными пробками или неправильной работой насоса. Устраните воздух из системы и проверьте состояние теплообменника.
