Основной Монотермический Теплообменник 20039182 для котлов Saunier Duval Semia F24 | С24 (старый артикул 0020142419; 0020019994. 0020142416, 0020039182, 0020039183)

Основной монотермический теплообменник Saunier Duval (артикул 20039182, предыдущие артикулы: 0020142419, 0020019994, 0020142416, 0020039182, 0020039183) — это ключевой компонент газовых котлов Saunier Duval Semia F24 и C24 мощностью 24 кВт. Он предназначен для передачи тепла от сгорания газа к теплоносителю в системе отопления. Ниже приведено подробное описание характеристик, принципа работы, совместимости, монтажа, обслуживания и потенциальных проблем.

Технические характеристики

• Тип: Монотермический теплообменник (используется исключительно для контура отопления, горячее водоснабжение (ГВС) обеспечивается отдельным вторичным пластинчатым теплообменником).
• Материал:
  • Изготовлен из высококачественной меди, обеспечивающей высокую теплопроводность.
  • Покрыт антикоррозийным слоем для защиты от окисления и воздействия агрессивных компонентов теплоносителя (например, жесткой воды).

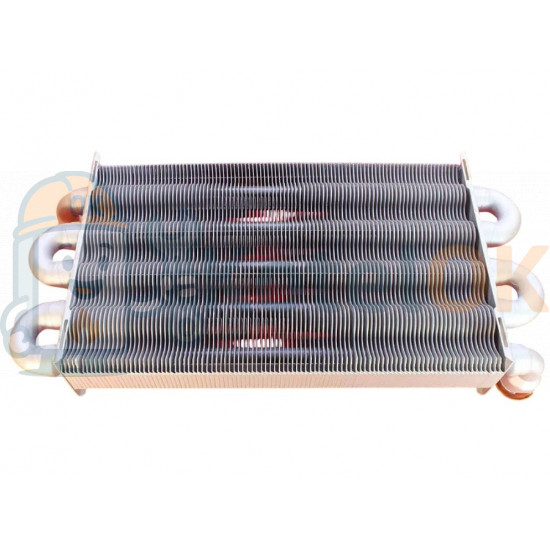

• Конструкция:
  • Состоит из медных трубок, соединенных последовательно, через которые циркулирует теплоноситель.
  • Медные ламели (пластины) припаяны к трубкам для увеличения площади теплопередачи.
  • Длина рабочей части: ~290 мм.
  • Ширина рабочей части: ~180 мм.
  • Количество ламелей: зависит от модели, но для 24 кВт обычно составляет 70–80.

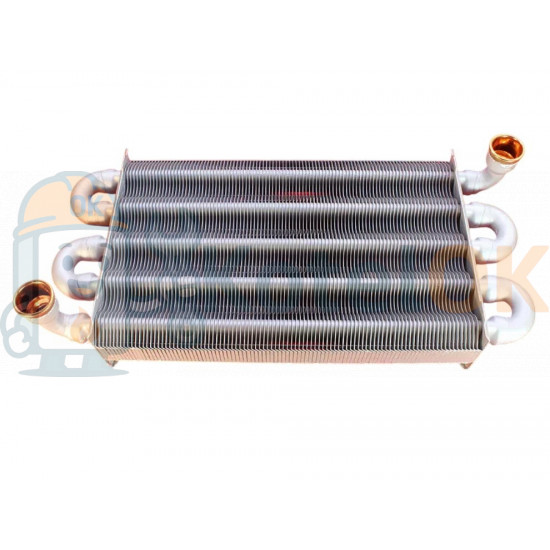

• Подключение:
  • Резьбовые патрубки входа и выхода теплоносителя (обычно G3/4).
  • Оснащен отверстиями для монтажа датчиков температуры (NTC) и термостата безопасности.
• Артикулы:
  • Текущий: 20039182.
  • Старые/альтернативные: 0020142419, 0020019994, 0020142416, 0020039182, 0020039183.
  • Эти артикулы могут указывать на незначительные модификации (например, разное количество ламелей или тип покрытия), но все они совместимы с Semia F24/C24.

Принцип работы

Теплообменник расположен в камере сгорания котла над газовой горелкой. Процесс работы:

1. Горелка сжигает газ, создавая тепло.
2. Горячие газы проходят через медные ламели, нагревая их.
3. Тепло передается теплоносителю (воде или антифризу), циркулирующему через трубки теплообменника.
4. Нагретый теплоноситель направляется в систему отопления (радиаторы, теплый пол и т.д.).
5. Для ГВС в котлах Semia F24/C24 используется отдельный вторичный теплообменник (например, артикул S1005800), что характерно для монотермической конструкции.

Монотермическая конструкция повышает надежность, поскольку контуры отопления и ГВС разделены, что снижает риск смешивания теплоносителя и питьевой воды, а также упрощает обслуживание.

Совместимость с котлами

Теплообменник с артикулом 20039182 (и старыми артикулами 0020142419, 0020019994, 0020142416, 0020039182, 0020039183) совместим со следующими моделями котлов Saunier Duval мощностью 24 кВт:

• Saunier Duval Semia F24 (турбированная версия с закрытой камерой сгорания).
• Saunier Duval Semia C24 (атмосферная версия с открытой камерой сгорания).

Дополнительная совместимость:

• Может использоваться в некоторых моделях Protherm (например, Gepard 23 MTV, Gepard 12 MTV, Gepard 2015) благодаря схожей конструкции (артикул 0020142419).
• Совместим с котлами Vaillant TurboTec, AtmoTec Plus/Pro мощностью 24 кВт (артикул 0020019994).

Примечание:

• Для точного подбора проверьте артикул и модель котла в технической документации или на табличке котла. Например, теплообменники для других моделей Saunier Duval (Themaclassic C24/F24, артикул S1003000) или битермические теплообменники (например, для Renova Star, артикул 0020025297) не совместимы.
• Старые артикулы (0020142416, 0020039182, 0020039183) указаны в каталогах запчастей и могут заменять друг друга для Semia F24/C24.

Техническая документация

Монтаж и замена

• Процесс замены:
  1. Отключите котел от электросети, газоснабжения и перекройте подачу воды.
  2. Слейте теплоноситель из системы отопления.
  3. Демонтируйте старый теплообменник, открутив резьбовые соединения и отсоединив трубки.
  4. Установите новый теплообменник, используя новые уплотнения (обычно входят в комплект).
  5. Подсоедините трубки, проверьте герметичность соединений.
  6. Заполните систему теплоносителем, проверьте на утечки и запустите котел.
• Инструменты: Набор ключей, отвертка, возможно, паяльная лампа для очистки контактов.
• Рекомендации:
  • Замену должен выполнять сертифицированный мастер, чтобы избежать утечек или повреждения котла.
  • Во время замены проверьте состояние горелки, циркуляционного насоса (артикул 0020037112-1) и датчиков, чтобы исключить необходимость повторной разборки.
  • Убедитесь, что артикул теплообменника соответствует модели котла, поскольку даже незначительные различия (например, длина рабочей части) могут повлиять на совместимость.

Обслуживание

• Периодичность: Проверяйте теплообменник каждые 1–2 года, особенно в регионах с жесткой водой.
• Проблемы и их решение:
  • Накипь: Образуется из-за жесткой воды. Для очистки используйте специальные химические растворы (например, уксусную кислоту или профессиональные промывочные средства) или обратитесь в сервисный центр.
  • Коррозия: Редко возникает благодаря антикоррозийному покрытию, но возможна при использовании некачественных теплоносителей. Избегайте агрессивных антифризов.
  • Засорение: Может быть вызвано грязью в системе отопления. Установите магнитные или сетчатые фильтры на входе теплоносителя.
• Профилактика:
  • Используйте умягчители воды или магнитные фильтры для уменьшения образования накипи.
  • Регулярно проводите техническое обслуживание котла, включая проверку гидравлических узлов (например, трехходового клапана, артикул 0020037113).

Потенциальные проблемы и их решение

• Перегрев котла: Может указывать на засорение теплообменника или неисправность циркуляционного насоса. Проверьте циркуляцию теплоносителя.
• Снижение эффективности отопления: Вероятно, теплообменник забит накипью. Проведите промывку системы.
• Утечка теплоносителя: Проверьте целостность трубок и уплотнений теплообменника.
• Шум в котле: Может быть вызван накипью, воздушными пробками или неисправностью вентилятора (артикул 0020098002 для Semia F24). Устраните воздух из системы и проверьте состояние теплообменника.
