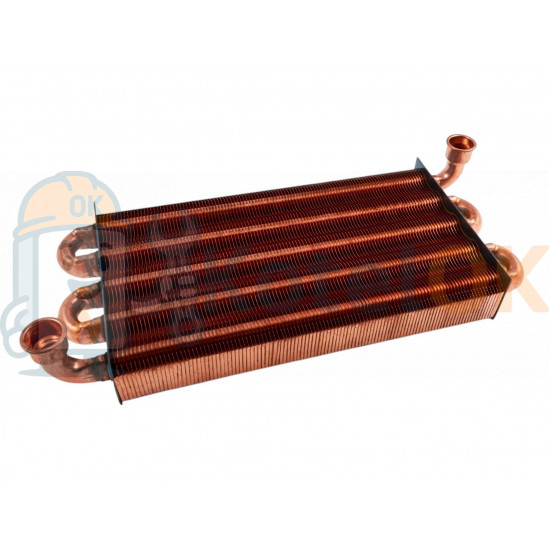

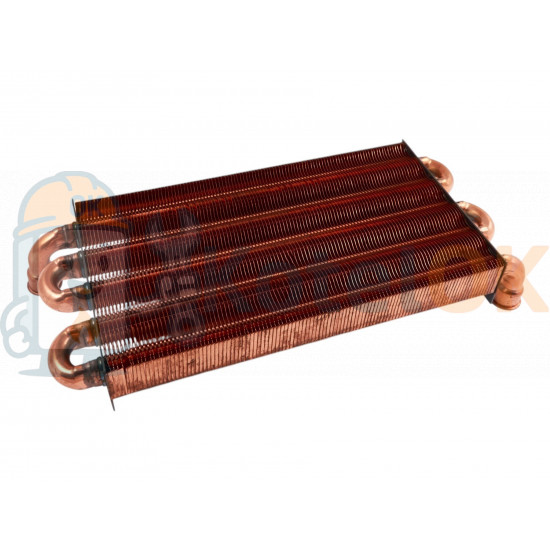

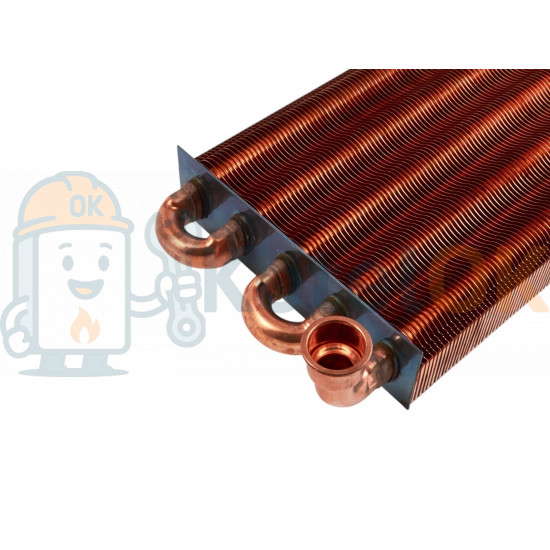

Основной Монотермический Теплообменник для котлов Vaillant TurboTec, AtmoTec Pro, Plus 28 кВт ,(0020039068)

Основной монотермический теплообменник Vaillant (артикул 0020039068) — это ключевой компонент газовых котлов Vaillant TurboTec Pro/Plus, AtmoTec Pro/Plus мощностью 28 кВт, обеспечивающий передачу тепла от сгорания газа к теплоносителю системы отопления. Ниже приведено подробное описание без пунктов о практических советах и местах покупки.

Технические характеристики

• Тип: Монотермический теплообменник (используется только для контура отопления, горячее водоснабжение обеспечивается отдельным вторичным теплообменником).
• Материал:
  • Изготовлен из высококачественной меди для высокой теплопроводности.
  • Покрыт антикоррозийным слоем Supral, защищающим от окисления и воздействия агрессивных компонентов теплоносителя.
• Конструкция:
  • Состоит из медных трубок, соединенных последовательно, через которые проходит теплоноситель.
  • Медные ламели (пластины) припаяны к трубкам для увеличения площади теплопередачи.
  • Для котлов 28 кВт количество ламелей больше по сравнению с моделями на 24 кВт, что обеспечивает более высокую тепловую мощность.

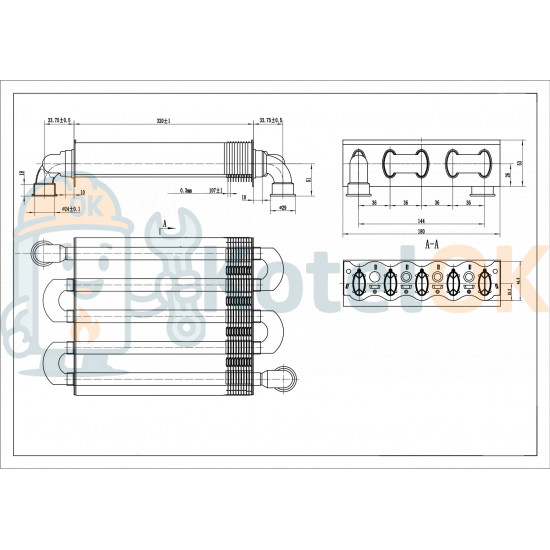

• Размеры рабочей части:
  • Длина: ~320 мм.
  • Ширина: ~180 мм.
• Артикул: 0020039068

Принцип работы

Теплообменник расположен в камере сгорания котла над газовой горелкой. Во время работы:

1. Горелка сжигает газ, создавая тепло.
2. Горячие газы проходят через медные ламели, нагревая их.
3. Тепло передается теплоносителю (воде или антифризу), циркулирующему через трубки теплообменника.
4. Нагретый теплоноситель направляется в систему отопления (радиаторы, теплый пол и т.д.).
5. Для горячего водоснабжения (ГВС) в котлах с этим теплообменником используется отдельный вторичный теплообменник.

Монотермическая конструкция повышает надежность, поскольку контуры отопления и ГВС разделены, что снижает риск смешивания теплоносителя и питьевой воды и упрощает обслуживание.

Совместимость с котлами

Теплообменник 0020039068 совместим с следующими моделями котлов Vaillant мощностью 28 кВт:

• AtmoTec Plus:
  • VU 280/5-5,
  • VU 280/3-5.
  • VUW 280/3-5,
  • VUW 280/5-5.
• TurboTec Plus:
  • VU 282/3-5.
  • VUW 282/3-5 (B).
• TurboTec Pro:
  • VUW 282/3-3 (B).
  • VUW 282/3-3 (B) R1.
• AtmoTec Pro:
  • VUW 280/3-3,
  • VUW 280/5-3.
  • VUW 280/3-3 R1.

Примечание: Проверьте артикул и модель котла в технической документации или на табличке котла, поскольку теплообменники для 24 кВт (например, артикул 0020019994) имеют меньшее количество ламелей и не подходят для 28 кВт.

Техническая документация

Особенности и преимущества

• Высокая эффективность:
  • Медь обеспечивает быструю передачу тепла.
  • Большое количество ламелей повышает тепловую мощность, что идеально для котлов 28 кВт.
• Надежность:
  • Монотермическая конструкция снижает риск засорения по сравнению с битермическими теплообменниками, поскольку контуры отопления и ГВС разделены.

Монтаж и замена

• Процесс замены:
  1. Отключите котел от электросети и газоснабжения, перекройте подачу воды.
  2. Слейте теплоноситель из системы отопления.
  3. Демонтируйте старый теплообменник, открутив фиксаторы и отсоединив трубки.
  4. Установите новый теплообменник.
  5. Подсоедините трубки, проверьте герметичность.
  6. Заполните систему теплоносителем, проверьте на утечки и запустите котел.
• Инструменты: Отвертка, ключи, возможно, паяльная лампа для очистки контактов.
• Рекомендации:
  • Замену лучше доверить сертифицированному мастеру, чтобы избежать утечек или повреждения котла.
  • Проверьте состояние других компонентов (горелки, насоса, датчиков) во время замены, чтобы избежать повторной разборки.

Обслуживание

• Периодичность: Проверяйте теплообменник раз в 1–2 года, особенно в регионах с жесткой водой.
• Проблемы и их решение:
  • Накипь: Образуется из-за жесткой воды. Для очистки используйте специальные химические средства (промывочные растворы) или обратитесь в сервисный центр.
  • Коррозия: Редко возникает благодаря покрытию Supral, но возможна при использовании агрессивных теплоносителей. Избегайте некачественных антифризов.
  • Засорение: Может быть вызвано грязью в системе отопления. Установите фильтры на входе теплоносителя.
• Профилактика:
  • Используйте умягчители воды или магнитные фильтры для уменьшения накипи.
  • Регулярно проводите техническое обслуживание котла.

Потенциальные проблемы и их решение

• Перегрев котла: Может указывать на засорение теплообменника или неисправность насоса. Проверьте циркуляцию теплоносителя.
• Снижение эффективности отопления: Возможно, теплообменник забит накипью. Проведите промывку.
• Утечка теплоносителя: Проверьте уплотнения и целостность трубок теплообменника.
• Шум в котле: Может быть связан с накипью или воздушными пробками в системе.
