Основной Битермический Теплообменник Demrad Tayros 24 кВт (резьба - резьба) 3001020005

Основной битермический теплообменник Demrad Tayros 24 кВт (резьба - резьба) с артикулом 3001020005 — это ключевой элемент двухконтурных газовых котлов турецкого бренда Demrad, предназначенный для одновременного нагрева теплоносителя системы отопления и воды для горячего водоснабжения (ГВС). Вот подробный обзор его характеристик, конструкции, принципа работы и особенностей эксплуатации.

Конструкция и принцип работы:

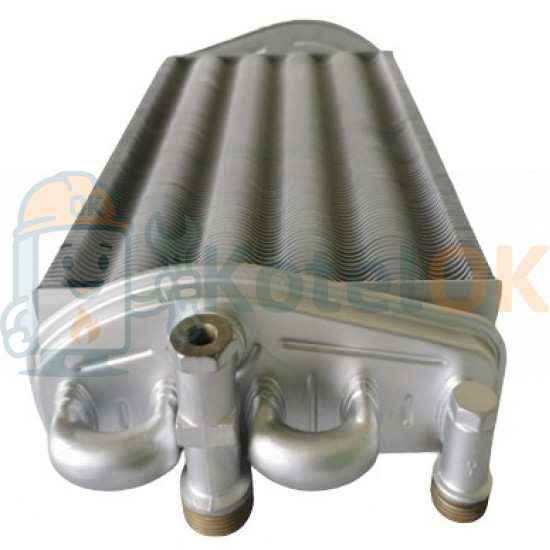

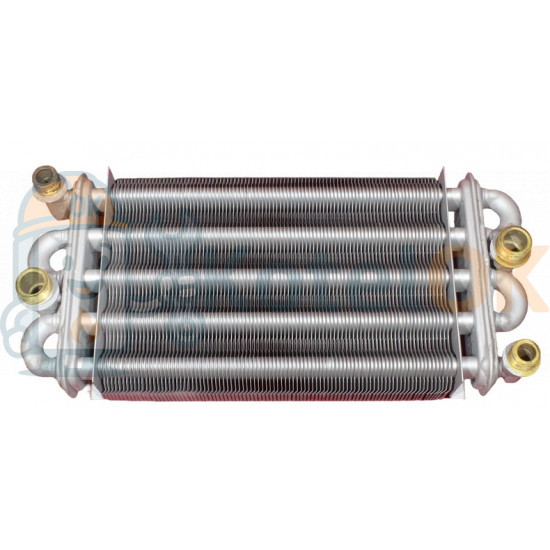

Битермический теплообменник имеет конструкцию типа "трубка в трубке":

• Внешняя трубка обеспечивает нагрев теплоносителя для отопления. Вода циркулирует через нее и распределяется по системе отопления (радиаторы, теплый пол и т.д.).
• Внутренняя трубка отвечает за нагрев воды для ГВС. Расположенная внутри внешней трубки, она позволяет эффективно использовать тепло от одной горелки для обоих контуров.

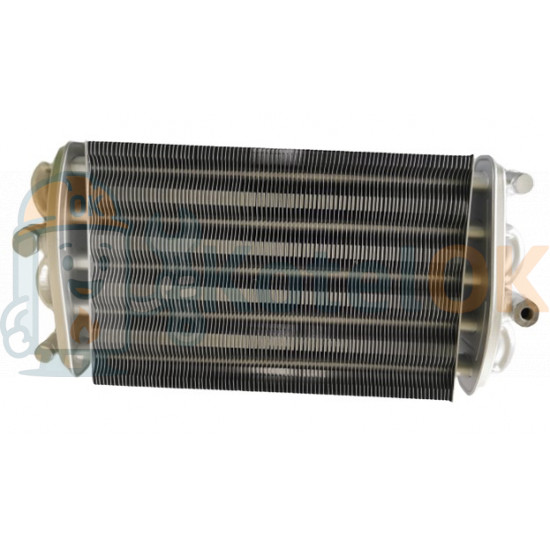

• Тепло передается от пламени газовой горелки через медные стенки теплообменника. Внешняя поверхность оснащена ребрами (ламелями), которые увеличивают площадь теплообмена, повышая коэффициент полезного действия (КПД).

Материал изготовления — высококачественная медь с защитным антикоррозийным покрытием (обычно алюминиевым напылением серебристого цвета), что обеспечивает устойчивость к окислению и продлевает срок службы.

Технические характеристики:

• Мощность: Рассчитан на котлы номинальной мощностью 24 кВт, что является стандартом для бытовых моделей Demrad Tayros.

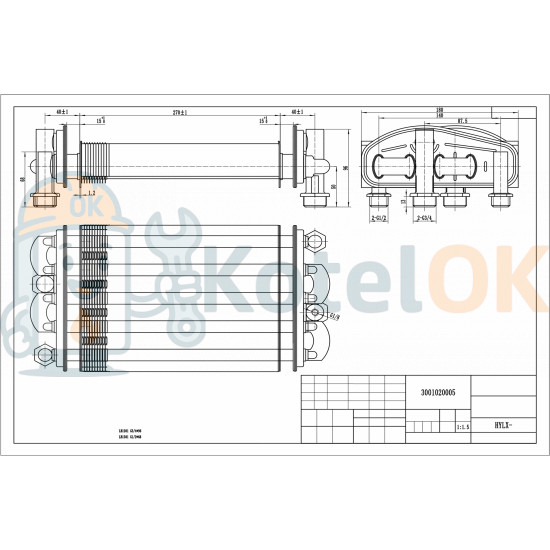

• Размеры: Длина рабочей части — 270 мм, ширина — 180 мм.

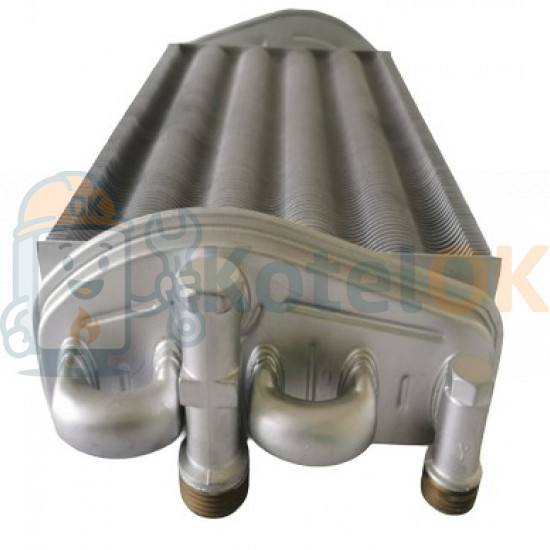

• Подключение: Резьбовое типа "гайка - гайка". Контур отопления имеет резьбу 3/4", а контур ГВС — 1/2". Патрубки расположены асимметрично: по одному с каждой стороны теплообменника.
• Датчики: Оснащен отверстием с резьбой 1/8" для погружного датчика температуры NTC (встроенного в трубку отопления) и креплением для термостата перегрева на корпусе.
• Артикул: 3001020005 — оригинальный код Demrad, подтверждающий совместимость с конкретными моделями.

Совместимость:

Теплообменник устанавливается в котлах серии Demrad Tayros, в частности:

• Demrad Tayros BK 124 (дымоходная версия с естественной тягой).
• Demrad Tayros HK 124 (турбированная версия с принудительным дымоудалением).

Эти котлы предназначены для отопления помещений площадью до 200–240 м² и обеспечения ГВС с производительностью около 10–12 л/мин при ΔT 25–30°C.

Техническая документация

Преимущества

1. Эффективность: КПД достигает 90–92% благодаря прямому нагреву от горелки и оптимальной конструкции.
2. Компактность: Один теплообменник выполняет функции двух контуров, что уменьшает размеры котла.
3. Скорость: Мгновенное переключение между режимами отопления и ГВС обеспечивает комфорт пользователя.
4. Надежность: Изготовлен из прочной меди с защитным покрытием, устойчивым к агрессивной среде.

Недостатки и особенности эксплуатации

1. Чувствительность к накипи: Из-за единой системы каналов теплообменник подвержен образованию отложений кальция и магния при использовании жесткой воды. Это может снизить теплоотдачу и производительность ГВС. Рекомендации:
   • Установка фильтров для смягчения воды.
   • Регулярная промывка (раз в 1–2 года) кислотными растворами (например, уксусной кислотой или специальными средствами).
2. Сложность очистки: В отличие от раздельных теплообменников, битермический сложнее промывать, и при значительных повреждениях или загрязнениях требуется замена.
3. Температурные нюансы: При максимальной нагрузке на отопление температура ГВС может быть ниже, так как приоритет отдается отопительному контуру.

Установка и замена

• Процесс: Замена требует отключения котла от газа, воды и электричества. Новый теплообменник монтируется с использованием прокладок (обычно входят в комплект) для обеспечения герметичности.
• Датчики: Важно правильно подключить датчик NTC и термостат перегрева для корректной работы системы.
• Рекомендация: Монтаж лучше доверить специалисту, чтобы избежать утечек или снижения эффективности.

Практические советы

• Диагностика: Если ГВС нагревается недостаточно или отопление работает нестабильно, проверьте теплообменник на наличие накипи или засоров.
• Профилактика: Контролируйте давление в системе (оптимально 1,5–2 бара) и состояние теплообменника через смотровые окна котла.
• Приобретение: Убедитесь, что артикул 3001020005 соответствует вашей модели котла, так как даже небольшие различия в резьбе или размерах могут сделать установку невозможной.
