Основной Битермический Теплообменник 20052579 для котлов Beretta City 28 CSI (арт.BR24/18C)

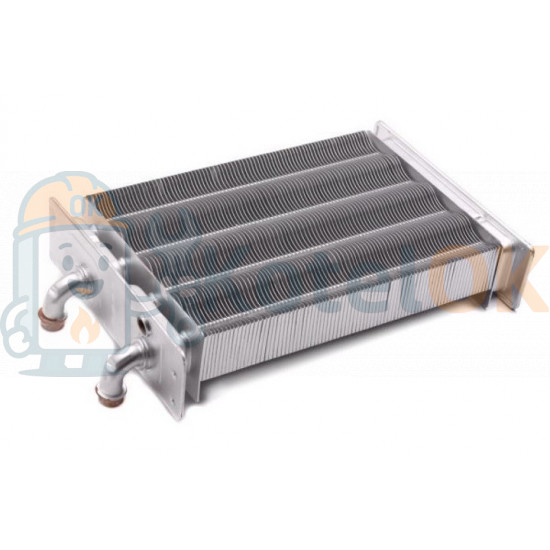

Основной битермический теплообменник с артикулом 20052579 (также известен как BR24/18C) для газовых котлов Beretta City 28 CSI.

Характеристики

• Тип: Битермический теплообменник (конструкция «труба в трубе»), совмещающий контуры отопления и горячего водоснабжения (ГВС).
• Материал: Медь с антикоррозийным покрытием на основе алюминия для защиты от коррозии и повышения термостойкости.

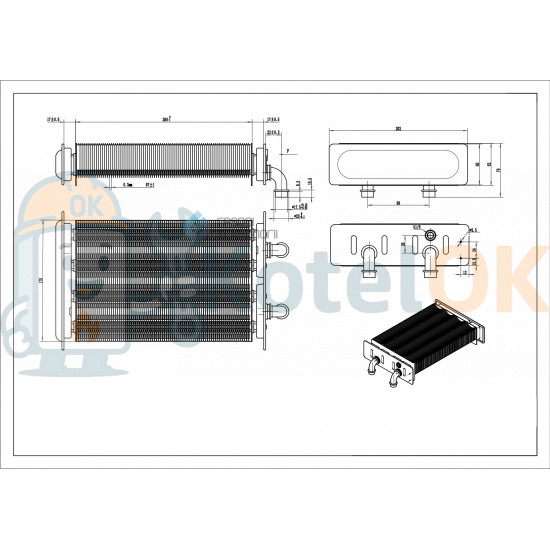

• Размеры:
  • Длина рабочей части: ~260 мм.
  • Ширина: ~180 мм.
• Конструкция:
  • Ограничительные пластины с обеих сторон рабочей части для четкого разделения пластин и гидравлических коробов.

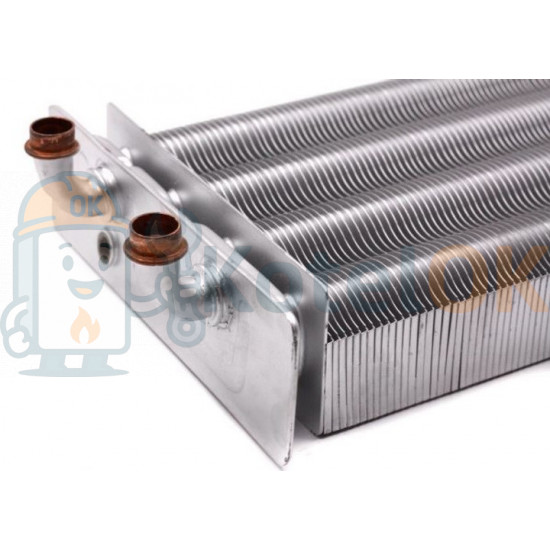

  • Патрубки для подключения контуров отопления и ГВС с фирменной конструкцией, адаптированной для котлов.
  • Подключение с помощью зажимных клипс.

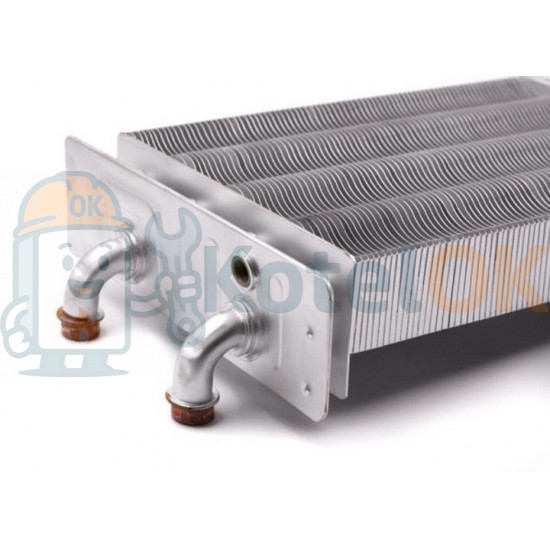

  • Отверстие с резьбой для установки погружного датчика NTC.
• Артикулы:
  • 20052579 или BR24/18C (обозначают один и тот же продукт, в зависимости от года выпуска или схемы котла).
• Мощность котла: Подходит для котлов мощностью 28 кВт.
• Производитель: Аналог (Турция).

Совместимость

Теплообменник совместим с турбированными котлами с закрытой камерой сгорания, выпущенными до 2015 года:

• Город 28 CSI.
• Город 28 RSI.
• Может подходить для других моделей этой линейки, но требуется проверка артикула и конструкции патрубков.
• Примечание: Совместимость ограничена котлами до 2015 года из-за изменения конструкции теплообменников в более поздних моделях (например, артикул 20067305 для моделей после 2015 года). Подходит для котлов с дисплеем, манометром и двумя ручками управления.

Техническая характеристика

Особенности

1. Битермическая конструкция:
   • Совмещает контуры отопления и ГВС в одном блоке, обеспечивая компактность и экономичность.
   • Приоритетный нагрев ГВС: при открытии крана горячей воды контур отопления временно отключается.
2. Материал и покрытие:
   • Медь обеспечивает высокую теплопроводность.
   • Антикоррозийное покрытие продлевает срок службы и защищает от ударных нагрузок.
3. Ограничительные пластины:
   • Отличают эту модель от младших версий теплообменников, обеспечивая четкое разделение рабочей части.
4. Уязвимость к накипи:
   • Жесткая вода с высоким содержанием солей кальция и магния может вызвать образование накипи, что снижает эффективность и повышает риск трещин или пробоев.
5. Компактность:
   • Конструкция адаптирована для настенных котлов с ограниченным пространством.
6. Отверстие для датчика NTC:
   • Позволяет точно контролировать температуру теплоносителя.

Применение

• Назначение:
  • Нагрев теплоносителя для системы отопления.
  • Обеспечение горячего водоснабжения (ГВС).
• Условия эксплуатации:
  • Рекомендуется для систем с водой средней жесткости.
  • Требуется установка фильтров или систем водоочистки для предотвращения накипи.
• Тип котлов:
  • Турбированные котлы с закрытой камерой сгорания, мощностью 28 кВт, выпущенные до 2015 года.

Монтаж

1. Подготовка:
   • Отключите котел от электропитания и газа.
   • Слейте теплоноситель и воду из системы через дренажный клапан.
   • Снимите переднюю панель и защитные кожухи для доступа к теплообменнику.
2. Демонтаж старого теплообменника:
   • Ослабьте зажимные клипсы и отсоедините патрубки контуров отопления и ГВС.
   • Осторожно извлеките теплообменник из камеры сгорания.
   • Проверьте состояние уплотнительных сальников и клипс, при необходимости замените.
3. Установка нового теплообменника:
   • Убедитесь, что артикул (20052579 или BR24/18C) соответствует модели котла.
   • Установите теплообменник в камеру сгорания, выровняв патрубки.
   • Подсоедините патрубки, закрепив их новыми клипсами и уплотнительными прокладками (рекомендуется артикул R5023).
   • Проверьте герметичность соединений.
4. Завершение:
   • Заполните систему теплоносителем и проверьте на наличие утечек.
   • Подключите котел к газу и электропитанию, выполните тестовый запуск.
   • Настройте давление (1–1,5 бар в холодном состоянии) и температуру согласно инструкции.

• Примечание: Монтаж должен выполнять квалифицированный специалист, чтобы избежать утечек или повреждений.

Рекомендации по замене

1. Диагностика необходимости замены:
   • Признаки неисправности: снижение КПД котла, утечки, шумы, проблемы с нагревом воды или отопления, смешивание контуров.
   • Проведите визуальный осмотр на наличие трещин, коррозии или накипи.
2. Выбор теплообменника:
   • Убедитесь, что артикул (20052579 или BR24/18C) соответствует модели котла и году выпуска (до 2015 года).
   • Оригинальные теплообменники (Италия) предпочтительнее, но качественные аналоги (Южная Корея) допустимы при наличии гарантии.
3. Профилактика:
   • Промывайте теплообменник каждые 1–2 года средствами для удаления накипи.
   • Установите фильтр для воды на входе ГВС и магнитный фильтр для системы отопления.
4. Замена уплотнений:
   • Всегда используйте новые уплотнительные прокладки и клипсы (рекомендуется артикул R5023) для предотвращения утечек.
5. Проверка после замены:
   • Проверьте давление в системе (1–1,5 бар в холодном состоянии).
   • Убедитесь, что контуры ГВС и отопления работают корректно, без смешивания.
   • Настройте газовый клапан для оптимального сгорания (требуется манометр и специалист).
6. Утилизация:
   • Старый теплообменник сдайте в пункт утилизации, так как он содержит медь и другие материалы, подлежащие переработке.
