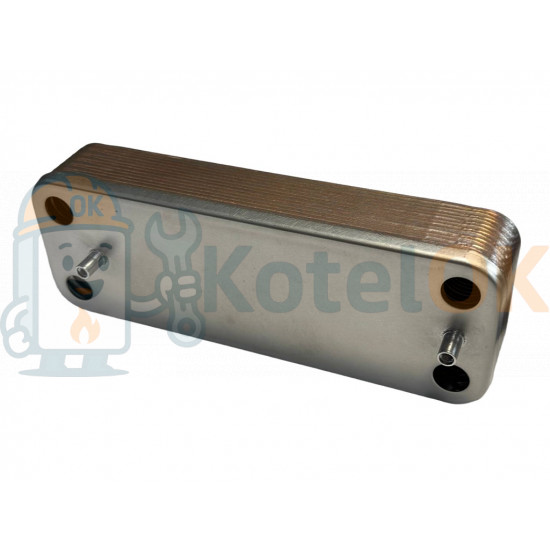

Пластинчатый теплообменник 12 пластин (аналог ZILMET 5686670 )

Описание товара

Пластинчатый теплообменник на 12 пластин (аналог ZILMET 5686670 ) – это высокоэффективное устройство для передачи тепла между двумя жидкостями без их смешивания. Используется в системах горячего водоснабжения (ГВС) двухконтурных газовых котлов. Является аналогом оригинального теплообменника ZILMET (арт. 5686670 ), совместим с котлами Baxi, Westen и другими брендами, использующими подобные теплообменники.

Основные характеристики:

• Количество пластин: 12
• Материал пластин: Нержавеющая сталь (AISI 316L/304L), устойчивая к коррозии
• Тип конструкции: Паяный
• Размеры: ~209 мм (длина), ~73 мм (ширина)
• Максимальное давление: До 30 бар
• Максимальная температура: До +200 °C
• Площадь теплообмена: ~0,022 м² на пластину
• Подключение: 3/4" или 1"
• Расстояние между крепежными штуцерами: ~154 мм

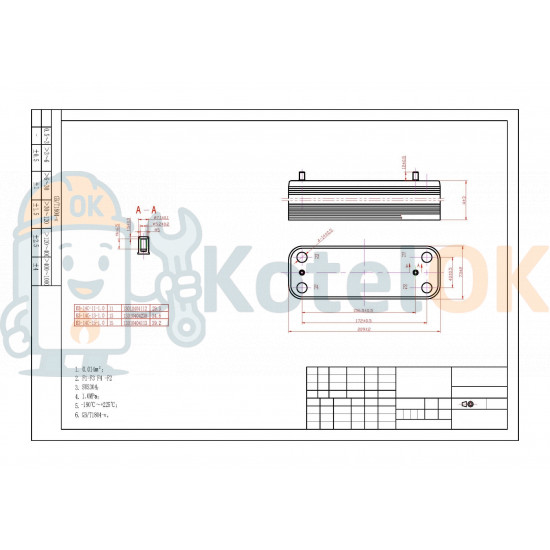

Техническая документация

Совместимость:

Baxi:

• DUO-TEC COMPACT 24/+ 20/+ 24
• DUO-TEC COMPACT 20/24/28/+28
• DUO-TEC COMPACT 28
• ECO 240 I/FI
• ECO Compact 14 F/18 F/24/24F
• ECO Four 24/24 F
• ECO Home 10 F/14 F/24 F
• ECO-3 240 I/FI
• ECO-3 COMPACT 240 i/Fi
• ECO-4s 10 F/18 F/24/24F
• ECO-5 COMPACT 14 F/18 F/24/24F
• Eco Compact
• ECO Four до 2014 г.
• ECO 280 I/FI
• ECO-3 280 I
• LUNA 2.24 CF/FF
• LUNA 240 I/FI
• LUNA AIR 240 FI
• LUNA SILVER SPACE 240 FI
• LUNA SUPER 240 FI
• LUNA-3 240 I/FI
• LUNA-3 COMFORT 240 I/FI
• LUNA-3 COMFORT AIR 250 Fi
• LUNA3 BLUE 240FI/FI
• LUNA3 COMFORT HT 120 SOLAR
• LUNA 280 I/310 FI
• LUNA DUO-TEC 24/DUO-TEC 28
• LUNA IN 310 FI
• LUNA PLATINUM 24
• LUNA SILVER SPACE 310 FI
• LUNA-3 280 FI/310 FI
• LUNA-3 COMFORT 310 FI/AIR 310 FI/HT 240
• LUNA-3 SILVER SPACE 310 FI
• LUNA3 BLUE 280 FI
• LUNA3 COMFORT HT 240 SOLAR
• LUNA3 DUO-TEC 240
• FOURTECH 24/24 F
• NUVOLA3 140 I BS/FI BS/I BS40/FI BS40
• NUVOLA3 280 I BS40/FI BS40
• PRIME HT 240

Westen:

• ENERGY 240 I/FI
• ENERGY 280 I/FI
• STAR 240 I/FI
• STAR DIGIT 240 I/FI
• STAR MASTER 240 FI
• STAR 280 I
• STAR 310 FI
• STAR CONDENS + 24/+ 28/240
• STAR DIGIT 280 FI/310 FI
• PULSAR 240 I/FI
• PULSAR D 24/24 F

Преимущества:

• Эффективность: 12 пластин обеспечивают достаточную площадь теплообмена для быстрого нагрева воды.
• Долговечность: Нержавеющая сталь устойчива к коррозии и накипи.
• Экономия: Снижает нагрузку на котел, продлевая срок службы оборудования.
• Стабильность: Обеспечивает равномерный нагрев воды без значительных температурных колебаний.
• Простота установки: Эксцентриковое крепление и стандартные размеры облегчают монтаж.

Применение:

Идеально подходит для двухконтурных газовых котлов в системах ГВС. Передает тепло от теплоносителя к бытовой воде, обеспечивая комфортное горячее водоснабжение. Совместим с котлами Baxi и Westen (DUO-TEC COMPACT, ECO Four, Luna-3, Main Four, мощностью 18-24 кВт, до 2014 года выпуска).

Рекомендации по установке:

• Проверьте совместимость с моделью котла перед покупкой.
• Замените уплотнительные прокладки (не входят в комплект, артикул 65104334).
• Не используйте в котлах, выпущенных после 2014 года, из-за возможных конструктивных отличий.
• Установку должен выполнять квалифицированный специалист.
• Регулярно очищайте теплообменник от накипи для поддержания эффективности.

Комплектация:

• Пластинчатый теплообменник на 12 пластин.
• Упаковка: картон.
