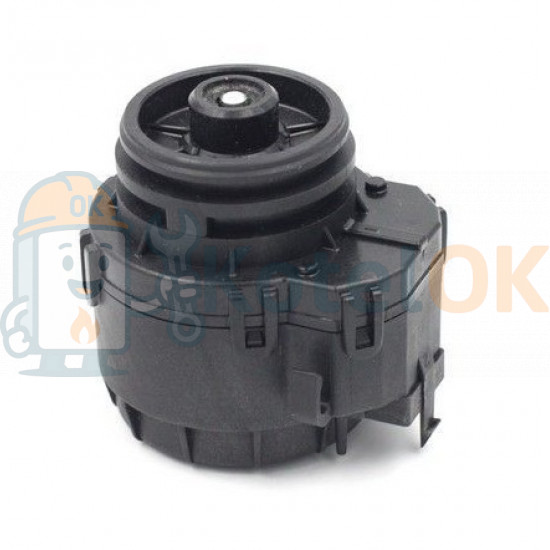

Электропривод трехходового клапана для котлов Beretta. 31600008, 20017594

Электропривод трехходового клапана Beretta с артикулами 31600008 (20017594) — это сервопривод, предназначенный для управления трехходовым клапаном в газовых котлах Beretta, в частности серии City. Он является ключевым компонентом гидравлической системы котла, отвечающим за переключение потоков теплоносителя между контурами отопления и горячего водоснабжения (ГВС). Этот электропривод обеспечивает автоматическое переключение между режимами, повышая эффективность работы котла и комфорт для пользователя. Ниже приведено подробное описание компонента, его характеристик, совместимости, особенностей, преимуществ и условий эксплуатации.

Основные характеристики:

• Название: Электропривод (сервопривод) трехходового клапана Beretta.
• Артикулы: 31600008, 20017594 (альтернативные коды, используемые производителем Elbi или поставщиками).
• Производитель: Elbi (Италия), известный производитель гидравлических компонентов для отопительного оборудования.
• Назначение: Управление трехходовым клапаном для переключения потоков теплоносителя между контурами отопления и ГВС.
• Электропитание: 220/240 В, 50/60 Гц.
• Материал корпуса: Термостойкий пластик, устойчивый к высоким температурам и механическим нагрузкам.
• Подключение: Трехклеммный разъем для соединения с платой управления котла. Контакты 1 и 2 — катушка контура отопления, контакты 2 и 3 — катушка контура ГВС.
• Совместимость: Используется в настенных газовых котлах Beretta, преимущественно серии City, а также совместим с определенными моделями других брендов.

Совместимость с котлами:

Электропривод трехходового клапана Beretta 31600008 (20017594) совместим с следующими моделями котлов Beretta, выпущенных с 2010 года (с двумя ручками на панели управления):

• Beretta City:
  • City 24 CAI
  • City 24 CSI
  • City 24 RSI
  • City 28 CAI
  • City 28 CSI
  • City 28 RSI
  • City 35 CSI
  • City 25 CSI Green
• Beretta Exclusive:
  • Exclusive MIX 26 CSI
  • Exclusive MIX 30 CSI
  • Exclusive MIX 30 RSI

Этот электропривод разработан специально для котлов Beretta с двумя теплообменниками и уникальной формой картриджа трехходового клапана (артикулы 20017597 или R10025305). Он не является взаимозаменяемым с более распространенными моделями сервоприводов, такими как Baxi 31600001, из-за специфической конструкции. Для точной совместимости рекомендуется проверить артикул в технической документации котла или обратиться в сервисный центр.

Функциональные особенности:

Электропривод трехходового клапана Beretta 31600008 (20017594) выполняет следующие ключевые функции:

Переключение потоков теплоносителя

• Работает совместно с картриджем трехходового клапана (20017597 или R10025305), распределяя теплоноситель между контурами отопления и ГВС.
• В режиме отопления питание подается на контакты 1 и 2, вал сервопривода выдвинут. В режиме ГВС питание подается на контакты 2 и 3, вал втянут.
• Обеспечивает дискретное переключение: при нагреве воды для ГВС контур отопления отключается, и наоборот.

Автоматизация работы котла

• Управляется платой котла, которая подает сигналы на сервопривод для изменения положения клапана в зависимости от потребностей системы (отопление или ГВС).

Поддержка байпаса

• Способствует работе контура «байпас» через пластинчатый теплообменник, который открывается при давлении 0,3 бар, обеспечивая стабильную циркуляцию теплоносителя.

Простота интеграции

• Имеет трехклеммный разъем для легкого подключения к плате управления котла.

Технические особенности:

• Конструкция: Сервопривод состоит из пластикового корпуса, электродвигателя и трехклеммного разъема. Внутри расположен механизм, который приводит в действие шток трехходового клапана. Уникальная форма корпуса адаптирована исключительно для котлов Beretta.
• Монтаж: Устанавливается в гидравлическую группу котла с помощью фиксатора. Замена не требует слива теплоносителя — достаточно отсоединить кабель питания и снять привод.
• Рабочие параметры: Работает при напряжении 220/240 В, частоте 50/60 Гц, с температурным режимом до 70 °C.
• Проверка работоспособности: Работоспособность сервопривода проверяется путем измерения сопротивления его катушек.
• Надежность: Изготовлен компанией Elbi, что обеспечивает высокое качество и сертифицированную долговечность при правильной эксплуатации.

Преимущества:

• Надежность: Производство Elbi (Италия) гарантирует высокое качество и длительный срок службы.
• Специфическая совместимость: Разработан специально для котлов Beretta City, что обеспечивает идеальную интеграцию с гидравлической системой.
• Простота замены: Монтаж и демонтаж не требуют слива теплоносителя, что упрощает ремонт.

Установка и обслуживание:

Установка

• Монтаж должен выполнять квалифицированный специалист, чтобы избежать повреждения гидравлической группы или платы управления.
• Перед установкой проверьте совместимость артикула (31600008, 20017594) с моделью котла и убедитесь, что картридж трехходового клапана (20017597 или R10025305) исправен.
• Процесс замены включает отсоединение трехклеммного разъема, снятие фиксатора и установку нового привода. Слив теплоносителя не требуется.

Обслуживание:

• Регулярно проверяйте картридж трехходового клапана на наличие протечек, чтобы предотвратить повреждение сервопривода.
• В случае неисправности (например, котел не переключается между отоплением и ГВС или выдает ошибку) проверьте сопротивление катушек сервопривода и состояние картриджа. Часто требуется замена обоих компонентов.
• Обеспечивайте стабильное электропитание и избегайте механических повреждений корпуса привода.
• Производитель не рекомендует разбирать сервопривод, поскольку это может нарушить его герметичность и функциональность.

Вывод:

Электропривод трехходового клапана Beretta 31600008 (20017594) — это надежный и специализированный компонент для газовых котлов Beretta серий City и Exclusive, который обеспечивает автоматическое переключение потоков теплоносителя между контурами отопления и ГВС. Изготовленный компанией Elbi (Италия), он отличается высоким качеством, но имеет уникальную конструкцию, что ограничивает его взаимозаменяемость с другими моделями. Основной причиной поломки является протечка картриджа трехходового клапана, поэтому при ремонте часто заменяют оба компонента. Установка и обслуживание требуют профессиональных навыков, а регулярная проверка гидравлической группы помогает продлить срок службы привода.
