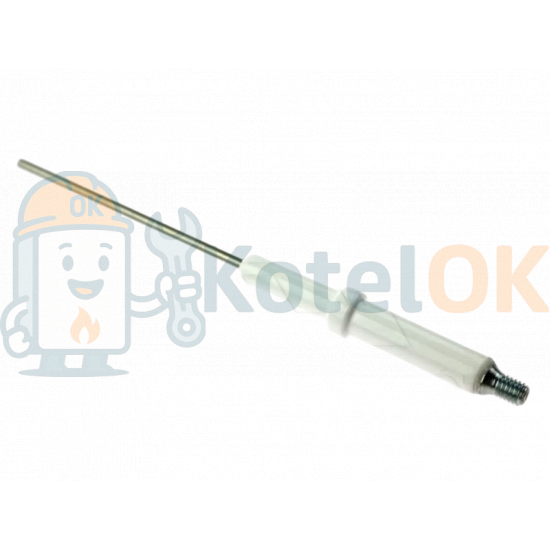

Електрод контролю полум’я Nova Florida Altair / Fondital Bali — 6WELRILE00

Оригінальний електрод контролю полум’я 6WELRILE00 для підлогових котлів серій Nova Florida Altair та Fondital Bali. Забезпечує стабільний контроль наявності полум’я, підвищує безпеку роботи та коректну взаємодію з блоком розпалу.

Основні переваги

• Оригінальна запчастина: артикул 6WELRILE00, сумісний із платформами Nova Florida Altair та Fondital Bali.
• Надійний контроль полум’я: швидке визначення наявності полум’я, коректне відключення розпалу.
• Сумісність із системами електронного розпалювання: працює зі штатними платами SIT для відповідних версій.
• Довговічність: термостійкі матеріали, стабільні показники впродовж усього ресурсу котла.

Сумісні моделі котлів

Електрод встановлюється у всьому модельному ряді незалежно від потужності:

• Fondital Bali: RTN, RTN E, RTFS, BTN E, BTFS
• Nova Florida Altair: RTN, RTN E, RTFS, BTN E, BTFS

Порада: для 100% підтвердження сумісності звірте артикул на схемі вузлів вашої моделі або надайте фото шильдика.

Версії з електронним запалюванням (пілот з перериванням)

Модифікації R-BTN E і R-BTFS E використовують електронну систему запалювання з перериванням пілот-сигналу (пілот вмикається перед основною пальником і вимикається, коли запалювання основної не потрібне).
Працюють у парі з такими блоками розпалу:

• Для R-BTN E — блок розпалу SIT 537 ABC 201
• Для R-BTFS E — блок розпалу SIT 537 ABC 501

---

Як працює вузол контролю полум’я

1. Система запускає пілотну пальник і розпал.
2. Електрод виявлення полум’я фіксує наявність полум’я.
3. Після підтвердження полум’я живлення розпалу припиняється, а сигнал подається на електромагнітний клапан EV2 газового клапана для вмикання основної пальника.
4. Якщо протягом часу безпеки $TS=60\text{ s}$ полум’я не визначається, блок розпалу переходить у стан блокування (засвічується індикатор R6).

---

Коли потрібна заміна електрода

• Нестабільний запуск, часті блокування по полум’ю (R6)
• Візуальні пошкодження або нагар на зонді
• Ослаблення чи окиснення контактів, тріщини на кераміці

Рекомендація: під час обслуговування перевіряйте зазор та позиціонування електрода відносно пілотного/основного полум’я, а також стан проводки до плати розпалу.
