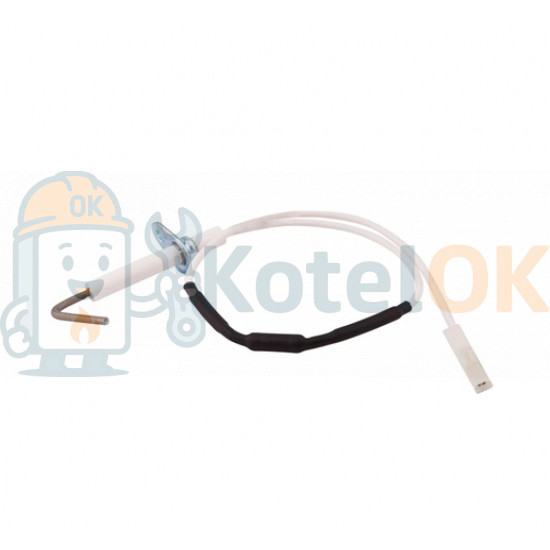

Електрод розжарювання та іонізації з артикулом 6235935 призначений для газових котлів серії Sime Brava, що випускаються італійською компанією Sime. Цей компонент є важливою частиною системи запалювання та контролю полум’я в котлі, забезпечуючи надійне розжарювання пальника та безпеку експлуатації обладнання.
Основні характеристики:
Функції:
- Розжарювання: Електрод генерує іскру, яка підпалює газоповітряну суміш на пальнику. Іскра створюється завдяки високовольтному імпульсу від трансформатора розжарювання.
- Іонізація: Після розжарювання електрод виконує функцію контролю полум’я. Він фіксує наявність полум’я за рахунок іонізаційного струму (мікроампери), який виникає в полум’ї між електродом і пальником. Якщо полум’я згасає, струм зникає, і плата керування блокує подачу газу.
Конструкція:
- Складається з металевого стрижня (зазвичай із жаростійкої сталі), ізольованого керамічною втулкою, стійкою до високих температур (до 1000 °C і вище).
- Має кріпильну пластину або фіксатор для встановлення в камері згоряння котла.
- Підключається до плати керування через кабель із роз’ємом.
Сумісність:
Електрод 6235935 розроблений спеціально для котлів Sime Brava, включаючи моделі:
- Brava One 25 BF
- Brava One 30 BF
- Brava One 25 OF
- Brava Slim 25 BF
- Brava Slim 30 BF
- Brava Slim 30 BFT
Він підходить для котлів із закритою (турбованою, BF) камерою згоряння. Для точної відповідності моделі котла рекомендується звірити артикул за технічною документацією.
Технічні параметри:
- Робоча напруга для розжарювання: залежить від трансформатора котла (зазвичай 10–15 кВ).
- Струм іонізації: у межах 5–20 мкА (залежить від налаштувань котла).
- Температурний діапазон: витримує вплив відкритого полум’я.
Застосування:
Електрод встановлюється в камері згоряння котла поруч із пальником. Він працює в зв’язці з платою керування та трансформатором розжарювання. Під час запуску котла:
- Плата подає сигнал на трансформатор, який генерує іскру через електрод.
- Після займання полум’я електрод переходить у режим іонізації, підтверджуючи наявність горіння.
- Якщо полум’я згасає, плата фіксує відсутність струму і вимикає газовий клапан, запобігаючи витоку газу.
Переваги:
- Подвійна функція: Один електрод виконує задачі розжарювання та контролю, що спрощує конструкцію котла.
- Надійність: Оригінальна запчастина від Sime гарантує сумісність і довговічність.
- Безпека: Швидке виявлення відсутності полум’я захищає систему від аварій.
Особливості експлуатації:
- Встановлення: Потребує точного позиціонування відносно пальника (зазор зазвичай 3–5 мм, уточнюється в інструкції котла). Неправильне розташування може призвести до проблем із розжарюванням або хибним спрацьовуванням захисту.
- Обслуговування: З часом електрод може покриватися нагаром або окислюватися через високі температури та домішки в газі. Рекомендується чистка м’якою щіткою (наприклад, латунною) або заміна при зношенні.
- Несправності: Якщо котел не запалюється або видає помилку "немає полум’я" (наприклад, код помилки F1 або F4 у котлах Sime), варто перевірити стан електрода, його кабель і підключення.
Застосування та заміна:
Електрод 6235935 — це оригінальна запасна частина, яка використовується для ремонту або заміни несправного елемента в котлах Sime Brava. Термін служби залежить від умов експлуатації, якості газу та частоти використання котла, але в середньому становить кілька років. Заміну рекомендується довірити фахівцеві, оскільки робота з газовим обладнанням вимагає дотримання техніки безпеки.
