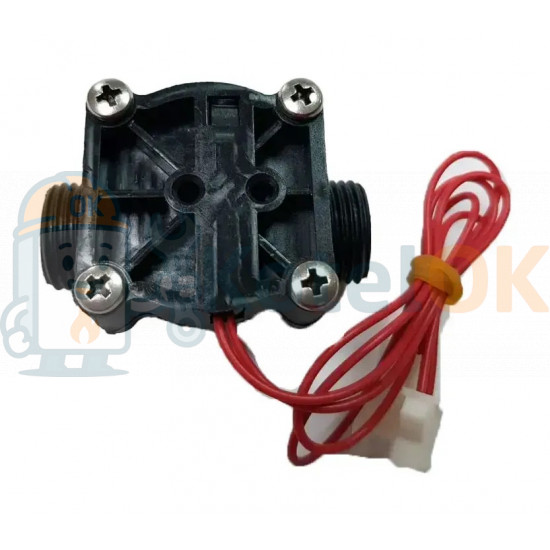

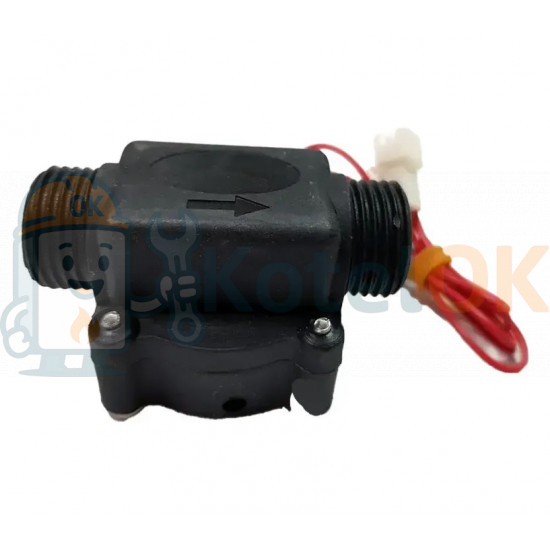

Датчик протока на колонку Demrad Compact D004090222

Датчик протоку для газової колонки Demrad Compact з артикулом D004090222.

Це важливий компонент, що відповідає за автоматичне ввімкнення газової колонки при відкритті крана гарячої води.

Що це за деталь (Датчик протоку):
Датчик протоку (також відомий як реле протоку або іноді "геркон") — це електронно-механічний пристрій, який встановлюється у водяному контурі газової колонки. Його основне завдання — реєструвати рух води через систему.

Його функція:
Основне завдання датчика протоку – подавати сигнал на плату керування колонки, інформуючи про наявність та інтенсивність протоку води. Це ключовий елемент безпеки та автоматизації роботи газової колонки.

• Детектування протоку води: Коли користувач відкриває кран гарячої води, вода починає текти через датчик протоку, змушуючи його турбінку обертатися.
• Генерація імпульсів: Обертання турбінки з магнітом генерує електричні імпульси, які зчитуються датчиком Холла. Чим швидше обертається турбінка (більший протік), тим вища частота імпульсів.
• Подача сигналу на плату керування: Ці імпульси передаються на електронну плату керування газової колонки.
• Ініціювання розпалу: Плата керування, отримавши сигнал про наявність протоку води, запускає процес розпалу: відкривається газовий клапан, подається іскра на пальник.
• Підтримка горіння: Поки датчик фіксує протік води, плата підтримує роботу пальника.
• Вимкнення: Коли кран гарячої води закривається, протік припиняється, турбінка зупиняється, датчик перестає надсилати імпульси, і плата керування відключає подачу газу, гасячи пальник.

Сумісність:

Причини заміни (несправності датчика протоку):
Незважаючи на свою відносну простоту, датчик протоку схильний до поломок:

• Накопичення накипу/відкладень: Найчастіша причина. Мінеральні відкладення з води можуть заклинити турбінку, перешкоджаючи її вільному обертанню.
• Попадання сміття: Дрібні частинки, іржа або пісок з водопроводу можуть заблокувати турбінку.
• Знос турбінки/осі: З часом рухомі частини датчика можуть зноситися, що призводить до некоректної роботи або заклинювання.
• Вихід з ладу електронного компонента (датчика Холла): Електрична частина датчика може перегоріти або почати давати некоректні показання.
• Пошкодження проводки: Обрив або окислення контактів, що ведуть до датчика.

Симптоми несправності:

• Колонка не вмикається при відкритті крана гарячої води: Вода тече, але колонка ніяк не реагує – немає клацань розпалу, не подається газ. Це найпоширеніший симптом, що вказує на те, що плата не "бачить" протік води.
• Колонка вмикається із затримкою: Датчик працює нестабільно, і платі потрібно більше часу для розпізнавання протоку.
• Колонка періодично гасне під час роботи: Датчик дає переривчасті сигнали, змушуючи колонку циклічно вмикатися та вимикатися.
• Колонка вмикається, але горить слабко або некоректно: У рідкісних випадках, якщо датчик дає хибні дані про низький протік, це може вплинути на роботу пальника.
• Помилки на дисплеї (якщо є): Сучасні колонки можуть видавати специфічні коди помилок, що вказують на проблему з датчиком протоку.
