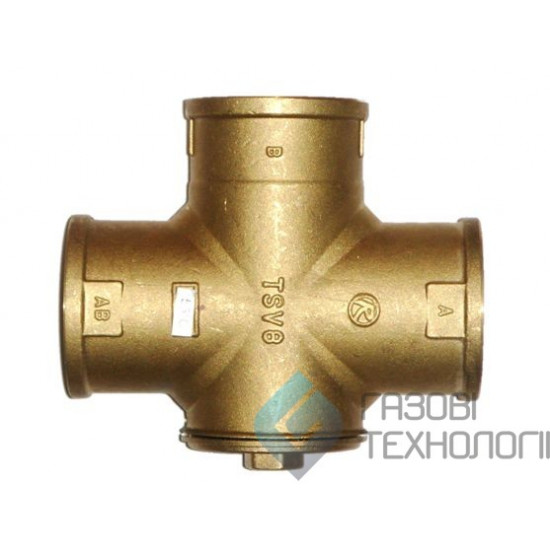

Вентиль TSV8B 2" (DN 50) 65 °C. 12979

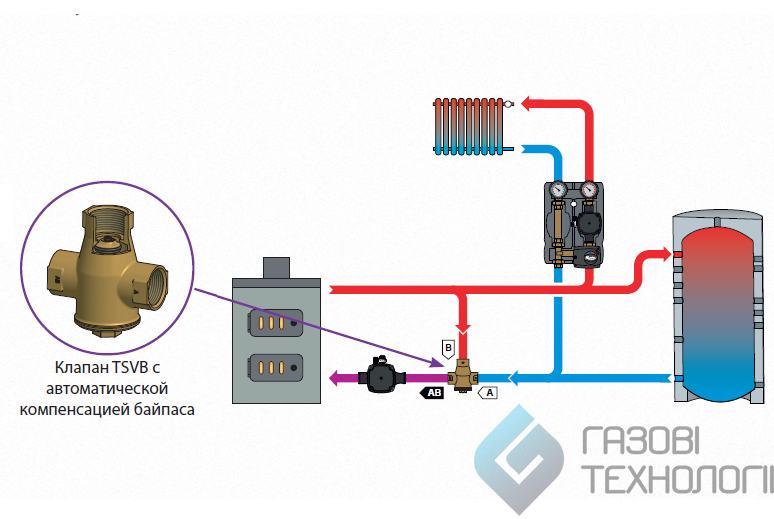

  У холодному стані вхід з опалювальної системи (горловина А) закритий термоелементом, встановленим всередині вентиля. Опалювальна вода тече з котла з відкритого байпасу (горловина В) і виведенням з вентиля (горловина АВ) надходить назад в котел. При досягненні відкриває температури термоелемента, термоелемент почне відкривати вхід з опалювальної системи (горловина А) і одночасно прикривати байпас (горловина В). Зі збільшенням температури зворотньої води з опалювальної системи вхід В (байпас) закривається більше і відкривається вхід А з опалювальної системи. В кінці меж регулювання байпас (горловина В) щільно закритий, а вхід з опалювальної (горловина А) повністю відкритий. Завдяки цьому температура надходження в котел, і при підвищеній температурі зворотньої води надходить з опалювальної системи, утримується на нижчої температури, ніж у випадку застосування вентиля без автоматичного управління байпасом, а котел і при високій температурі зворотньої води може працювати на повну потужність. Подальша вигода вентиля з автоматичним байпасом (модель "B") - нескладна і дешевша установка без необхідності установки вентиля байпаса і його налаштування після установки.

  Клапани без функції автоматичного байпаса мають більш високий коефіцієнт протоки Kvs у напрямку від горловини байпаса до горловини на виході до котла. При установці вентиля завдяки установці ручного розвантажувального вентиля Kvs значно зменшується, для великих потужностей котла більше підходить вентиль з автоматичним байпасом, який автоматично змінює налаштування байпаса, і тим самим краще пристосовується до моментальним температур в системі. Температура надходить в котел води підтримується в регульованому діапазоні, який починається на температурі відкриття вентиля. Залежно від гідравлічних співвідношень і температури зворотної води надходить низ системи, яка утримується температура завжди трохи вище, ніж температура відкриття вентиля.



Характеристики



Основні

Виробник - Regulus

Країна виробник - Словаччина

Тип приєднання - Різьбове



Додаткові характеристики

Відкриває температура - 65 °C

Максимальний робочий тиск - 6 бар

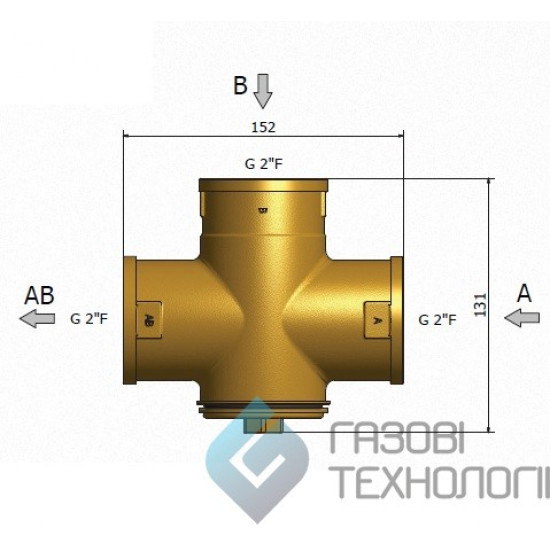

Номінальний внутрішній діаметр - DN 50

Сполучна різьблення - 2" внутрішня

Проточний коефіцієнт Kvs від А до АВ 15.8 м³/год

Проточний коефіцієнт Kvs від В до АВ 11.1 м³/год

Вага вентиля - 1.85 кг
