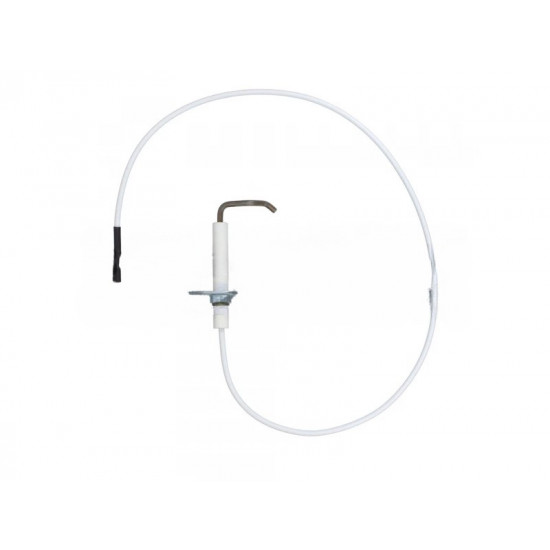

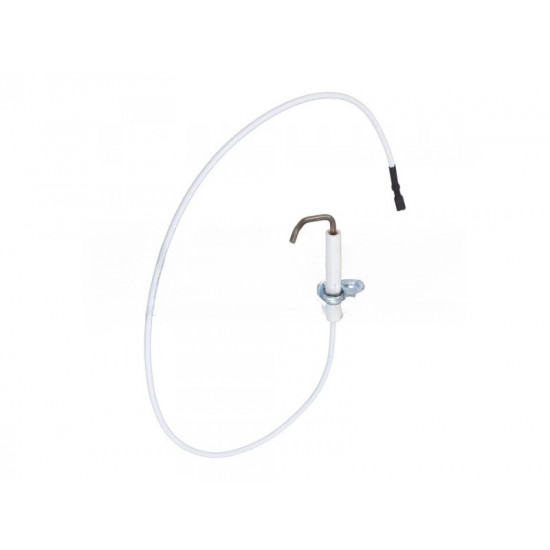

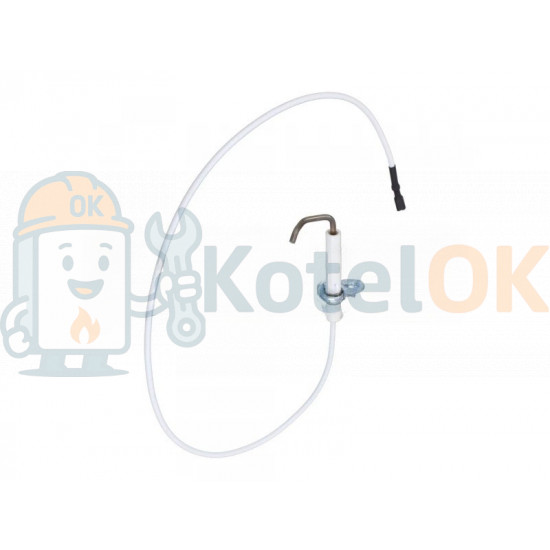

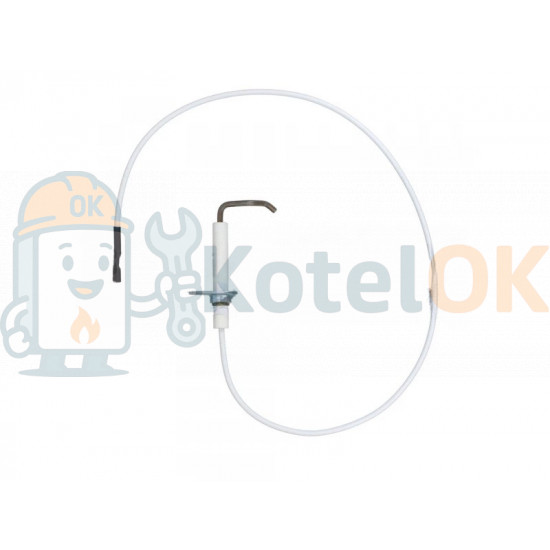

Електрод розпалювання SIME 6235932А Metropolis DGT

Електрод розпалювання SIME 6235932А для котлів Metropolis DGT — це оригінальна запчастина, призначена для газових котлів серії Metropolis DGT від італійського виробника SIME. Цей компонент відіграє ключову роль у процесі запуску котла, забезпечуючи створення іскри для запалювання газової суміші. Ось детальний опис його характеристик, функцій і особливостей.

Призначення:

Електрод розпалювання 6235932А відповідає за генерацію електричної іскри, яка запалює суміш газу та повітря в камері згоряння котла Metropolis DGT. У деяких випадках він може також виконувати функцію контролю полум’я (іонізації), залежно від конструкції конкретної моделі котла, хоча зазвичай у серії Metropolis DGT для іонізації використовується окремий електрод.

Конструкція:

• Стрижень: Виготовлений із жаростійкого металу, такого як нержавіюча сталь або спеціальний сплав, що витримує високі температури (до 1000°C і вище) у зоні горіння.
• Керамічний ізолятор: Зазвичай це оксид алюмінію (Al₂O₃), який ізолює металевий стрижень від корпусу котла, запобігаючи короткому замиканню, і стійкий до термічних та електричних навантажень.
• Наконечник: Частина електрода, яка створює іскру. Його форма та розташування оптимізовані для роботи з пальником котлів Metropolis DGT.
• Кабель: Високовольтний кабель із силіконовою або тефлоновою ізоляцією (витримує до 200–250°C), що з’єднує електрод із трансформатором розпалювання та платою управління.

Принцип роботи:

1. Під час запуску котла електронна плата управління подає сигнал на трансформатор розпалювання.
2. Трансформатор генерує високовольтний імпульс (10–15 кВ), який передається через кабель до електрода 6235932А.
3. Між наконечником електрода та заземленою поверхнею пальника виникає іскра, що запалює газову суміш.
4. Після успішного розпалу функція електрода завершується, а контроль полум’я (якщо це не комбінована модель) переходить до окремого іонізаційного електрода.

Сумісність із котлами SIME Metropolis DGT:

Серія Metropolis DGT — це настінні газові котли з двома контурами (опалення та гаряче водопостачання), доступні в модифікаціях із відкритою (OF) або закритою (BF) камерою згоряння. Електрод 6235932А розроблений спеціально для цих моделей, таких як Metropolis DGT 25 BF або 30 BF, і сумісний із їхніми пальниками та системами управління.

• Sime Metropolis DGT 25 BF
• Sime Metropolis DGT 30 BF
• Sime Metropolis DGT 25 OF
• Sime Format DGT 30 BF
• Sime Format DGT 25 OF
• Sime Format DGT 25 BF

Особливості:

• Надійність: Оригінальна запчастина від SIME гарантує точну сумісність і довговічність.
• Простота монтажу: Електрод легко встановлюється в камеру згоряння завдяки стандартному кріпленню (гвинт або защіпка) і підключенню кабелю до плати.
• Оптимізація: Форма та розміри електрода адаптовані до конструкції пальника Metropolis DGT для стабільного розпалювання.

Діагностика несправностей:

Електрод може вийти з ладу через знос або зовнішні фактори. Ось типові проблеми:

1. Котел не запалюється:
   • Причина: Відсутність іскри через обрив кабелю, пошкодження ізолятора або нагар на наконечнику.
   • Рішення: Перевірити цілісність кабелю мультиметром, очистити наконечник (наприклад, дрібнозернистим наждачним папером) або замінити електрод.
2. Нестабільний розпал:
   • Причина: Неправильне розташування електрода відносно пальника (зазвичай відстань має бути 3–5 мм).
   • Рішення: Перевірити і відрегулювати позицію згідно з інструкцією до котла.

Заміна:

• Інструменти: Викрутка, мультиметр, можливо ключ для доступу до пальника.
• Процес:
  1. Вимкнути котел від електромережі та перекрити газ.
  2. Зняти передню панель котла та отримати доступ до камери згоряння.
  3. Від’єднати кабель від плати управління та викрутити електрод.
  4. Встановити новий електрод 6235932А, підключивши кабель до того ж роз’єму.
  5. Перевірити правильність монтажу та протестувати котел.
• Рекомендація: Використовуйте лише оригінальний електрод SIME 6235932А, щоб уникнути проблем із сумісністю чи безпекою.
