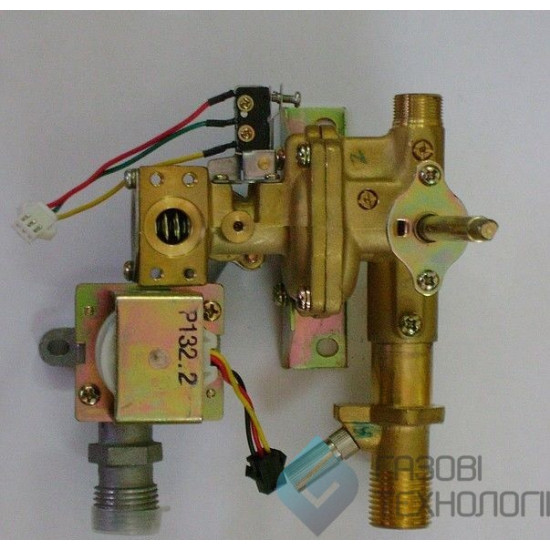

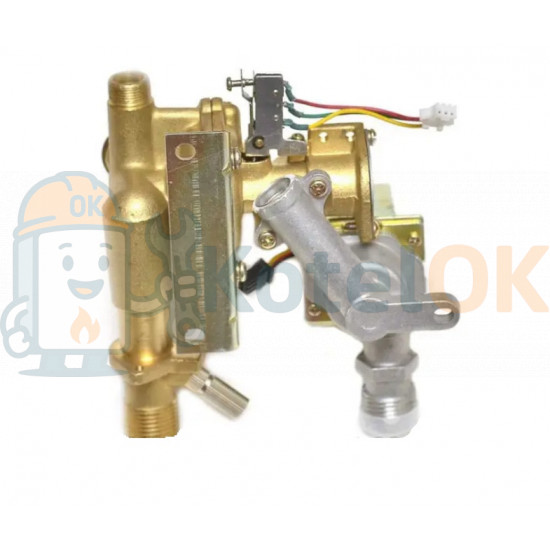

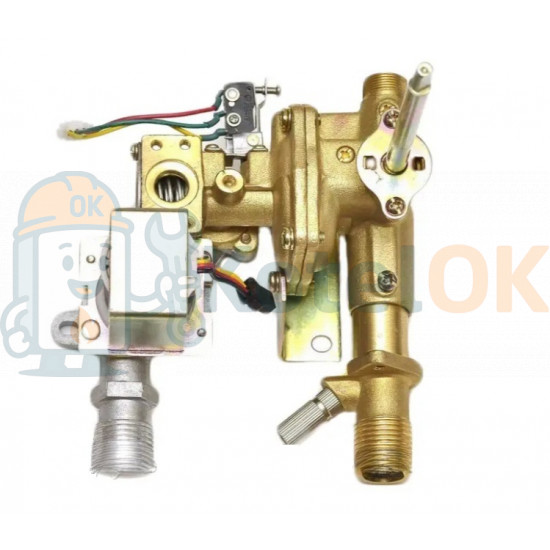

Газо-водяной блок для турбірованих китайських колонок J0041,8-10 л. (під фланець)

Газо-водяний блок J0041 — це надійний і функціональний вузол для турбінованих газових колонок китайського виробництва з продуктивністю 8–10 літрів за хвилину. Він об’єднує гідравлічну та газову арматуру, забезпечуючи точне регулювання подачі газу та води для ефективного нагріву в системі ГВП. Блок призначений для колонок із фланцевим підключенням до теплообмінника (міжосьова відстань 27 мм), що робить його універсальним рішенням для ремонту та обслуговування популярних моделей.

Основні характеристики:

• Артикул: J0041.
• Тип пристрою: Газо-водяний блок у зборі.
• Продуктивність: Для колонок 8–10 л/хв.
• Підключення до теплообмінника: Фланцеве (міжосьова відстань 27 мм).
• Матеріал корпусу: Латунь (сплав міді та цинку), стійкий до корозії та високих температур.
• Діаметр мембрани: 54 мм (гумова, з двома вушками для фіксації).
• Шток: Діаметр 2 мм, різьба 10 мм.
• Мікроперемикач: Трьохконтактний, для керування подачею газу.
• Скидний клапан: Аварійний, для захисту від надлишкового тиску.
• Сумісність: Amina, Selena, Greta, Dion, Krauf Heizen, Vector, Oasis, Neva-Tranzit, SuperLux та інші китайські турбіновані колонки.

Сумісність:

Газо-водяний блок J0041 підходить для турбінованих китайських газових колонок із фланцевим підключенням і продуктивністю 8–10 л/хв, зокрема:

• Amina 10 л
• Selena 8–10 л
• Greta 10 л
• Dion 8–10 л
• Krauf Heizen 10 л
• Vector
• Oasis
• Neva-Tranzit
• SuperLux та інші аналогічні моделі

Для точної сумісності перевірте міжосьову відстань фланця (27 мм) і діаметр мембрани (54 мм) у технічній документації вашої колонки.

Принцип роботи:

Газо-водяний блок J0041 регулює взаємодію водяного та газового контурів колонки:

1. Водяний контур: Під час відкривання крана ГВП вода проходить через водяний вузол, впливаючи на мембрану (діаметр 54 мм). Мембрана піднімає шток, який активує мікроперемикач.
2. Газовий контур: Мікроперемикач подає сигнал на газовий клапан, відкриваючи подачу газу до пальника. Це запускає процес нагрівання води в теплообміннику.
3. Автоматичне відключення: Під час закривання крана тиск води падає, мембрана повертається у вихідне положення, шток опускається, а газовий клапан перекриває подачу газу, зупиняючи горіння.

Скидний клапан захищає систему від надлишкового тиску, а ущільнювальні сальники забезпечують герметичність вузла.

Переваги:

• Надійність: Виготовлений із латуні, стійкої до корозії та зносу, з довговічною гумовою мембраною.
• Універсальність: Підходить для більшості китайських турбінованих колонок із фланцевим підключенням.
• Простота заміни: Блок поставляється в зборі, що спрощує ремонт і скорочує час простою колонки.
• Комплектність: Містить мембрану, шток, тарілку, мікроперемикач і скидний клапан, що виключає потребу купувати окремі компоненти.

Технічні особливості:

• Конструкція: Складається з латунного корпусу, що включає водяний і газовий вузли. Водяний вузол містить мембрану (54 мм), шток (діаметр 2 мм), тарілку, сальники та мікроперемикач. Газовий вузол оснащений клапаном для регулювання подачі газу.
• Фланцеве підключення: Забезпечує надійне з’єднання з теплообмінником (міжосьова відстань 27 мм).
• Герметичність: Ущільнювальні сальники запобігають протіканню води через шток.
• Термін служби мембрани: До 5 років (залежить від якості води та інтенсивності експлуатації).

Установка:

Установка газо-водяного блока J0041 потребує професійних навичок і дотримання техніки безпеки:

1. Підготовка:
   • Відключіть колонку від газу, води та електрики (220 В для турбінованих моделей).
   • Злийте воду з теплообмінника, відкривши зливний клапан.
2. Демонтаж старого блока:
   • Від’єднайте фланцеве з’єднання від теплообмінника (два болти, міжосьова відстань 27 мм).
   • Відкрутіть гвинти, що з’єднують газовий і водяний вузли.
   • Від’єднайте трубку подачі води та мікроперемикач.
3. Установка нового блока:
   • Під’єднайте новий блок J0041 до теплообмінника, використовуючи фланцеве з’єднання та нові прокладки для герметичності.
   • Підключіть трубку подачі води (діаметр 16 мм х 1/2") та газовий контур.
   • Встановіть мікроперемикач, перевіривши надійність контактів.
4. Перевірка:
   • Подайте воду та газ, перевірте відсутність протікань.
   • Увімкніть колонку та протестуйте роботу в режимі ГВП.

Важливо: Установку повинен виконувати кваліфікований спеціаліст, щоб уникнути пошкодження колонки або витоку газу.

Обслуговування:

• Регулярна перевірка: Оглядайте мембрану та сальники кожні 1–2 роки на наявність тріщин, зносу або протікань.
• Чищення: Видаляйте накип і забруднення з водяного вузла, використовуючи спеціальні засоби (наприклад, «СВОД-РВН»).
• Заміна компонентів: У разі виходу з ладу мембрани (термін служби до 5 років) або мікроперемикача замініть їх окремо або встановіть новий блок J0041 у зборі.
• Контроль якості води: Жорстка вода прискорює знос мембрани та сальників. Рекомендується використовувати фільтри для пом’якшення води.

Типові несправності та їх причини:

• Відсутність розпалу: Тріщина або розрив мембрани (54 мм), знос штока або несправність мікроперемикача.
• Полум’я не гасне після закривання крана: Застрягання штока або пошкодження мембрани.
• Протікання: Знос сальників або порушення герметичності фланцевого з’єднання.

У більшості випадків заміна блока J0041 у зборі вирішує проблему швидше та надійніше, ніж ремонт окремих компонентів.

Висновок:

Газо-водяний блок J0041 для турбінованих китайських газових колонок 8–10 л із фланцевим підключенням — це надійне та доступне рішення для ремонту та обслуговування. Виготовлений із латуні з довговічною мембраною (54 мм), він забезпечує стабільну роботу колонки та легкість заміни. Сумісний із популярними моделями Amina, Selena, Greta, Dion та іншими, блок J0041 стане ідеальним вибором для відновлення функціональності вашої газової колонки.
