Основний Бітермічний Теплообмінник 2.55.35.064.02 для котлів Teplowest (Тепловест) АГД 18 Optima (для димохідних та турбованих котлів)

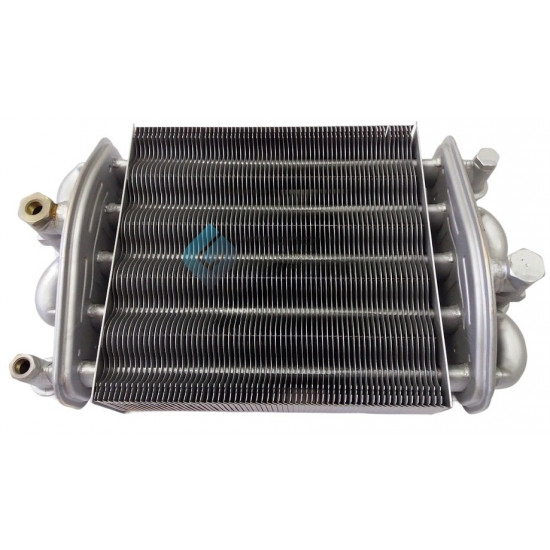

Основний бітермічний теплообмінник з артикулом 2.55.35.064.02, C40.123 для котлів Teplowest (Тепловест) АГД 18 Optima — це ключовий компонент двоконтурних газових котлів, який одночасно нагріває теплоносій для системи опалення та гарячу воду для ГВП (гарячого водопостачання). Використовується в котлах виробництва заводу "Конвектор" (Україна, Ужгород).

Характеристики:

• Тип: Бітермічний (конструкція "трубка в трубці", об'єднує контури опалення та ГВП).
• Матеріал: Високоякісна мідь (99,9% безкиснева) з антикорозійним покриттям (жаростійка алюмінієва фарба).

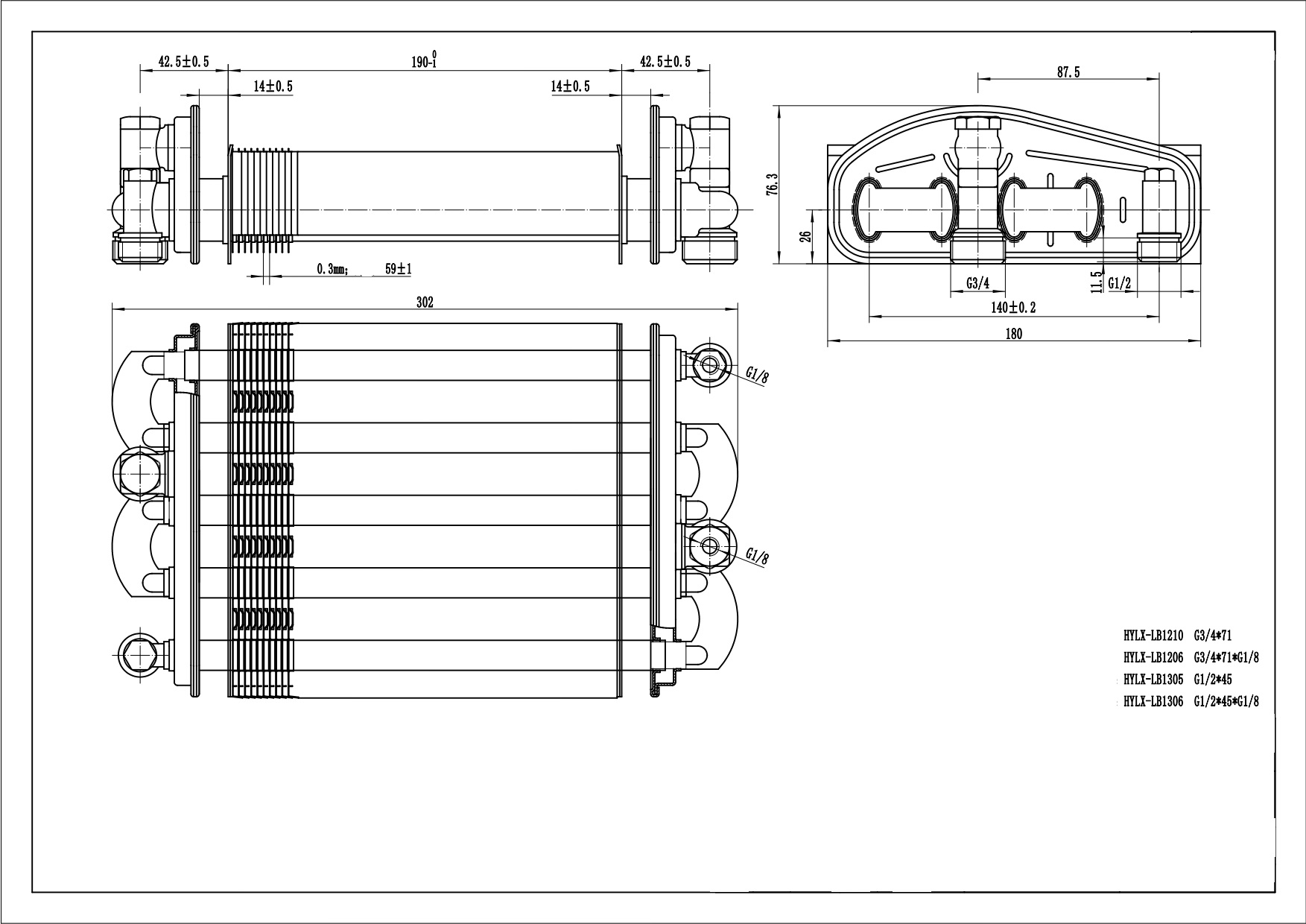

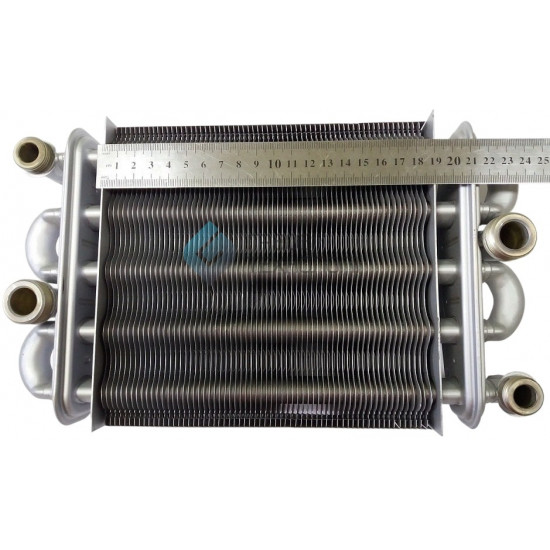

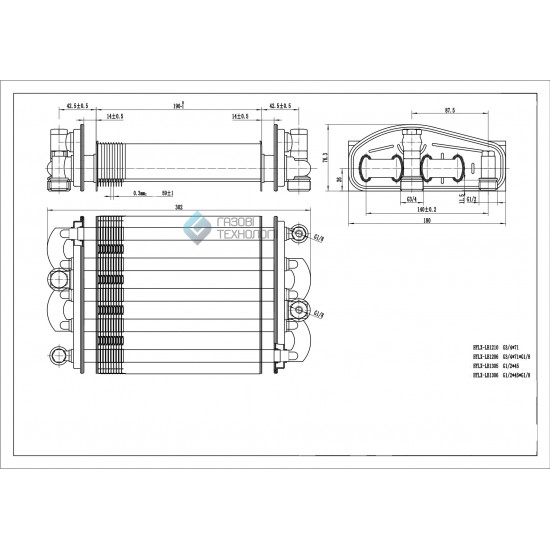

• Довжина робочої частини: 302мм.
• Ширина робочої частини: 180 мм.
• Потужність котла: 18 кВт.
• Підключення: Чотири патрубки з різьбовим з’єднанням (¾" для опалення, ½" для ГВП), розташовані асиметрично, але симетрично по діагоналі.
• Отвори для датчиків: Два отвори з різьбою 1/8" для встановлення погружних датчиків температури NTC (по одному в контурі опалення та ГВП). У деяких випадках отвори можуть бути заглушені, якщо використовуються накладні датчики.
• Артикул: 2.55.35.064.02 (іноді зустрічається код C40.123).

Сумісність:

Теплообмінник призначений для котлів Teplowest Optima АГД 18:

• Teplowest Optima АГД-18-С (турбована версія, закрита камера згоряння).
• Teplowest Optima АГД-18-В (димохідна версія, відкрита камера згоряння).

Важливо:

• Не підходить для котлів Teplowest АГД 24 (використовується теплообмінник з артикулом 2.55.35.076.04, довжина 230 мм) або інших моделей (наприклад, Basis, Optima Plus).
• Перед покупкою перевірте довжину робочої частини (190 мм) і наявність/відсутність отворів для датчиків.

Технічна характеристика

Особливості:

• Бітермічна конструкція: Внутрішня трубка нагріває воду для ГВП, зовнішня — теплоносій для опалення. Це робить котел компактним, але підвищує чутливість до жорсткої води через тісний контакт контурів.
• Ефективність: Мідна основа забезпечує високу теплопровідність, ребра збільшують площу теплообміну, що гарантує швидке нагрівання.
• Антикорозійне покриття: Алюмінієва фарба захищає від впливу димових газів і агресивного середовища теплоносія.
• Асиметричне розташування патрубків: Забезпечує зручність підключення, але потребує точної відповідності при заміні.
• Вразливість до накипу: Жорстка вода може спричинити відкладення, особливо в контурі ГВП, що знижує продуктивність і потребує регулярного промивання.
• Датчики NTC: Погружні датчики забезпечують точний контроль температури, але за їх відсутності отвори мають бути заглушені для герметичності.

Застосування:

Використовується в двоконтурних настінних газових котлах Teplowest Optima АГД 18 для:

• Нагріву теплоносія в системі опалення (для приміщень до 180 м²).
• Забезпечення гарячого водопостачання (продуктивність ГВП залежить від температури та тиску води).

Монтаж:

1. Підготовка:
   • Відключіть котел від газу, електрики та водопостачання.
   • Злийте теплоносій із контурів опалення та ГВП.
   • Переконайтеся, що котел охолов.
2. Демонтаж старого теплообмінника:
   • Зніміть передню панель і ізоляцію камери згоряння.
   • Відкрутіть різьбові з’єднання на чотирьох патрубках (¾" — опалення, ½" — ГВП) і від’єднайте датчики NTC (якщо вони погружні).
   • Акуратно витягніть теплообмінник, уникаючи пошкодження трубок чи проводки.
3. Установка нового теплообмінника:
   • Перевірте артикул (2.55.35.064.02) і розміри (190 × 180 мм).
   • Очистьте місце установки від накипу, бруду чи залишків прокладок.
   • Встановіть нові ущільнювальні прокладки і під’єднайте патрубки, затягнувши різьбові з’єднання.
   • Підключіть або заглушіть отвори для датчиків NTC (залежно від конфігурації котла).
4. Перевірка:
   • Заповніть контури опалення та ГВП, перевірте герметичність.
   • Увімкніть котел, протестуйте режими опалення та ГВП.
   • Переконайтеся, що немає протікань, звуків закипання чи помилок на дисплеї.

Примітка: Монтаж має виконувати кваліфікований спеціаліст, щоб уникнути протікань, перегріву чи збоїв.

Рекомендації щодо заміни:

• Коли замінювати:
  • Течі через корозію чи пробої.
  • Зниження ефективності нагріву через накип або засмічення (наприклад, слабкий напір ГВП чи звуки закипання).
  • Тріщини чи деформація від перегріву.
• Попередня перевірка:
  • Переконайтеся, що проблема в теплообміннику (а не в насосі, датчиках чи триходовому клапані).
  • Підтвердьте артикул (2.55.35.064.02), довжину (190 мм) і модель котла (АГД 18).
  • Перевірте тип датчиків (погружні чи накладні), щоб уникнути зайвих отворів або потреби в заглушках.
• Профілактика:
  • Проводьте щорічне ТО з промивкою теплообмінника кислотними реагентами для видалення накипу.
  • Встановіть фільтри або пом’якшувачі води для зниження жорсткості, особливо для контуру ГВП.
  • Підтримуйте температуру опалення до 70–75°C, ГВП — до 50–55°C, щоб мінімізувати теплові навантаження.
• Після заміни:
  • Перевірте тиск у системі (1,5–2 бари в холодному стані).
  • Протестуйте котел у режимах опалення та ГВП, переконайтеся в стабільній подачі гарячої води.
  • Зверніться до сервісу при помилках, шумах чи недостатньому нагріві.

Важливо: Бітермічні теплообмінники більш чутливі до жорсткої води порівняно з монотермічними, оскільки працюють в агресивному середовищі обох контурів. Регулярне обслуговування та встановлення фільтрів можуть подовжити термін служби до 8–10 років, тоді як без догляду накип може скоротити його до 4–6 років.
