Основний Бітермічний Теплообмінник Immergas 23 kw різьбове підключення (1.023625)

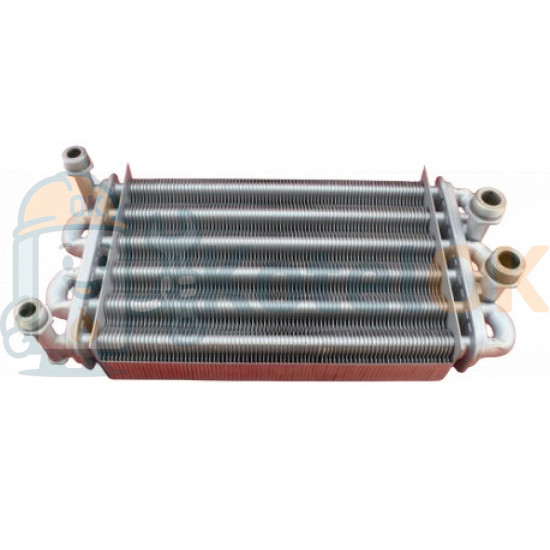

Основний бітермічний теплообмінник Immergas 23 кВт з різьбовим підключенням (артикули 1.023625, 1.011780, 1.015417, 1.025890, 1.018806) — це ключовий елемент двоконтурних газових котлів Immergas, таких як моделі Nike Star 23 кВт, Eolo Star 23 кВт та їх модифікації. Цей компонент призначений для одночасного нагрівання теплоносія в системі опалення та підготовки гарячої води для побутових потреб (ГВП).

Технічні характеристики:

• Тип: Бітермічний (коаксіальний) теплообмінник.
• Потужність: Розрахований на котли з тепловою потужністю до 23 кВт.
• Матеріал:
  • Основний матеріал — мідь, що має високу теплопровідність.
  • Покриття — жаростійке (зазвичай алюмінієве або спеціальний антикорозійний склад), яке захищає від окислення та високих температур.

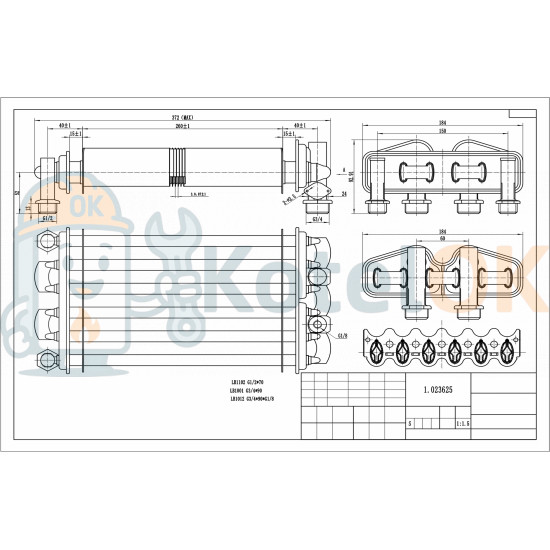

• Розміри робочої частини:
  • Довжина: ~372мм.
  • Ширина: ~184 мм.
  • Точні габарити можуть варіюватися залежно від моделі котла, але ці параметри є стандартними для артикулу 1.023625.
• Підключення:
  • Різьбове, із використанням стандартних фітингів:
    • 3/4" для контуру опалення (вхід/вихід теплоносія).
    • 1/2" для контуру ГВП (вхід холодної води, вихід гарячої).
• Артикул: 1.023625, 1.011780, 1.015417, 1.025890, 1.018806 (у деяких каталогах може згадуватися як сумісний з аналогами від інших виробників, наприклад, Alpha Boilers).
• Сумісність:
  • Immergas Nike Star 23 кВт.
  • Immergas Eolo Star 23 кВт (включаючи версії з дисплеєм та круглими кнопками).
  • Nike Star kW.
  • Eolo Star kW.
  • Nike Star.
  • Eolo Star.
  • Деякі моделі котлів Alpha Boilers (наприклад, CB24/28).
  • Для точної сумісності рекомендується звірити артикул та модель котла.

Технічна документація

Конструкція та принцип роботи:

Бітермічний теплообмінник — це компактне рішення, яке об’єднує два контури в одній конструкції:

• Зовнішній контур (труба більшого діаметра): відповідає за нагрівання теплоносія для системи опалення. Теплоносій циркулює через радіатори або теплу підлогу.
• Внутрішній контур (труба меншого діаметра, розташована всередині зовнішньої): нагріває воду для ГВП.

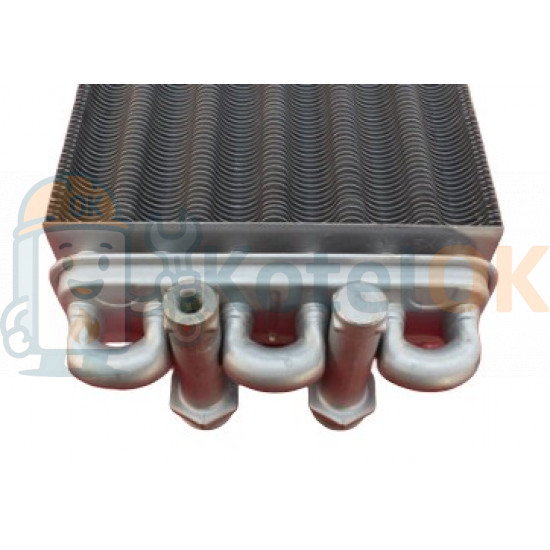

• Ребра: На зовнішній поверхні теплообмінника розташовані мідні ребра, які збільшують площу теплообміну та ефективність передачі тепла від полум’я пальника.

Як це працює:

1. Газ згорає в камері згоряння котла, нагріваючи мідні стінки теплообмінника.
2. Тепло передається воді в обох контурах:
   • У режимі опалення теплоносій циркулює через зовнішній контур, нагріваючи радіатори.
   • У режимі ГВП при відкриванні крана гарячої води триходовий клапан перемикає пріоритет на внутрішній контур, нагріваючи водопровідну воду.
3. Коаксіальна конструкція дозволяє ефективно використовувати тепло, мінімізуючи втрати.

Такий підхід робить котел компактнішим і дешевшим, ніж при використанні двох окремих теплообмінників (первинного та вторинного), але вимагає ретельнішого обслуговування.

Переваги:

• Компактність: Один теплообмінник замість двох економить місце, що особливо важливо для настінних котлів у невеликих приміщеннях.
• Висока ефективність: Мідь забезпечує відмінну теплопередачу, а ребра збільшують площу контакту з полум’ям.
• Економічність: Зменшує витрати на виробництво котла, що знижує його вартість для споживача.
• Довговічність: Жаростійке покриття захищає від корозії, а мідь стійка до термічних навантажень.
• Універсальність: Різьбові з’єднання стандартизовані, що спрощує встановлення та заміну.

Застосування:

Теплообмінник використовується в двоконтурних котлах Immergas потужністю 23 кВт, які підходять для опалення приміщень площею до 200–230 м² (за умови гарної теплоізоляції) та забезпечення гарячою водою 1–2 точок водорозбору (наприклад, кухня та ванна). Він оптимальний для квартир, невеликих будинків або офісів.

Обслуговування та заміна:

Профілактика:

• Раз на 1–2 роки проводьте огляд і чищення теплообмінника.
• Контролюйте тиск у системі опалення (зазвичай 1,5–2 бари в холодному стані).
• За появи ознак накипу (зниження напору гарячої води, шуми в котлі) виконайте промивку.

Ознаки несправності:

• Зниження ефективності нагрівання (вода чи радіатори довго гріються).
• Протікання в місцях з’єднань.
• Сторонні шуми (шипіння, булькання) через накип або засмічення.
• Падіння продуктивності ГВП (вода недостатньо гаряча).

Поради з експлуатації:

• Встановіть магнітний фільтр на вході теплоносія для захисту від металевих частинок.
• Використовуйте пом’якшувачі води або фільтри для ГВП, щоб мінімізувати накип.
• Регулярно перевіряйте роботу котла в обох режимах (опалення та ГВП).
• Не ігноруйте щорічне технічне обслуговування, навіть якщо котел працює без збоїв.
