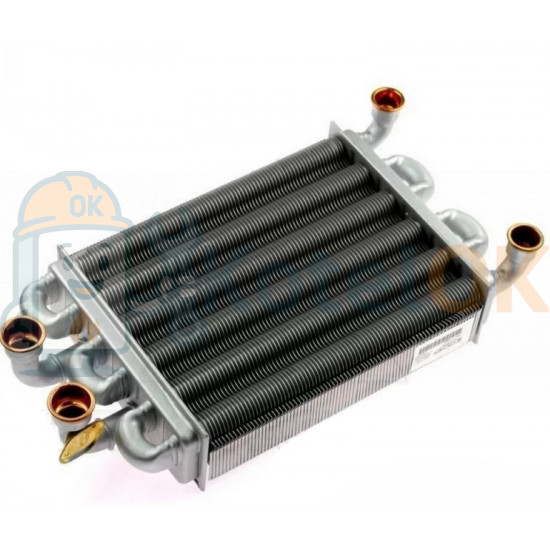

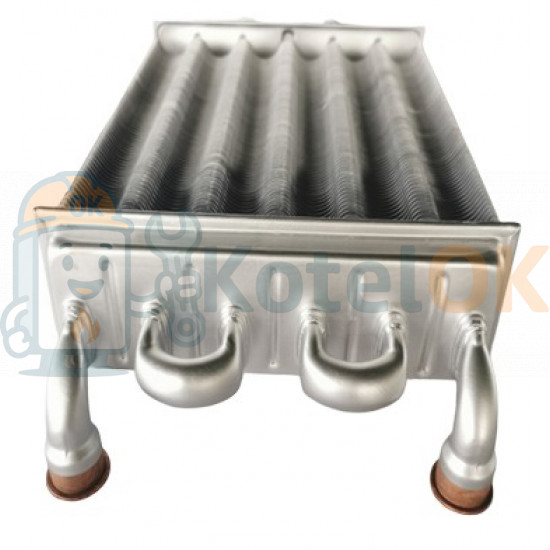

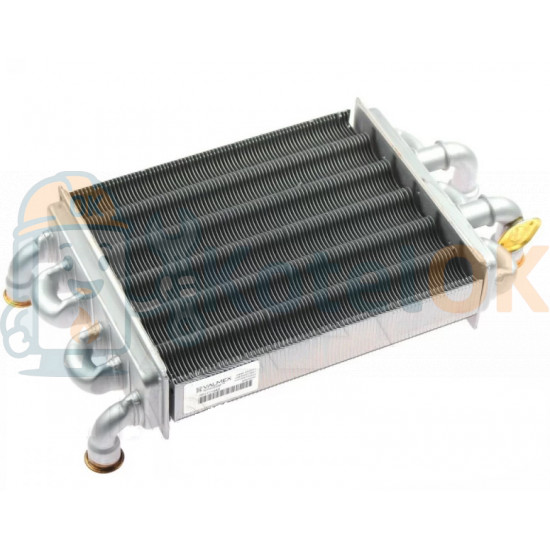

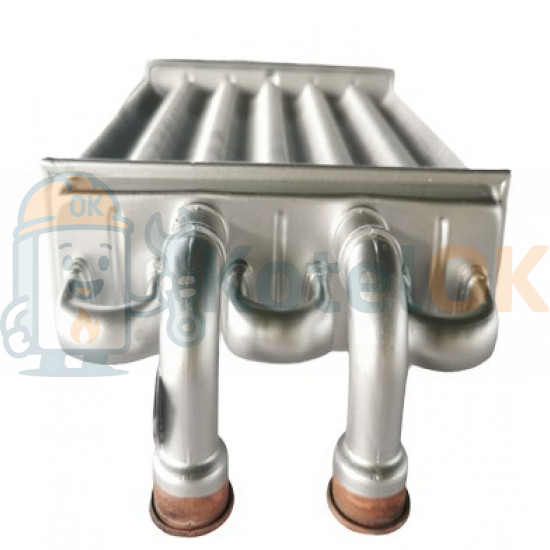

Основний Бітермічний Теплообмінник Westen Quasar D 24F, Baxi Mainfour 24F 225 мм (5700520)

Основний бітермічний теплообмінник Westen Quasar D 24F, Baxi Mainfour 24F 225 мм (артикул 5700520) — це ключовий компонент газових двоконтурних котлів, призначений для нагрівання теплоносія в системі опалення та підготовки гарячої води для побутових потреб (ГВП). Ось детальна інформація про нього:

Характеристики:

• Тип: Бітермічний (здвоєний, "труба в трубі"), поєднує нагрівання опалювального контуру та ГВП.
• Потужність котлів: Для котлів Westen Quasar D 24F, Baxi Mainfour 24F, Main Four 18F потужністю 18–24 кВт.
• Тип під’єднання: Кліпсове (патрубки фіксуються зажимами та ущільнювальними кільцями), опалення — 3/4 дюйма, ГВП — 1/2 дюйма.
• Матеріал: Мідь, покрита жаростійкою алюмінієвою фарбою для захисту від корозії та високих температур.

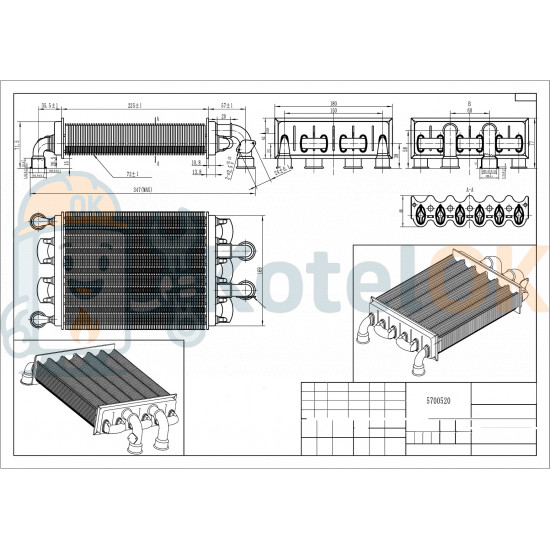

• Розміри:
  • Довжина робочої частини: 225 мм (по ламелях).
  • Ширина робочої частини: 180 мм.
• Тиск:
  • Максимальний у режимі ГВП: до 10 бар.
  • Максимальний у системі опалення: до 3 бар.
• Артикул: 5700520.

Сумісність:

Baxi

• Baxi Mainfour 24F
• Baxi Main Four 18F
• Baxi Main 24Fi
• Baxi Main 24i
• Baxi Main Digit 240Fi
• Baxi Main Digit 240i

Westen

• Westen Quasar D 24F
• Westen Quasar 24F
• Westen Quasar 24
• Westen Quasar Plus 24Fi
• Westen Quasar Plus 24i

Roca

• Roca Neobit

Особливості:

1. Конструкція: Коаксіальні мідні трубки (внутрішня — для ГВП, зовнішня — для опалення) забезпечують одночасне нагрівання двох контурів. Чотири патрубки: два для ГВП (вхід холодної води та вихід гарячої), два для опалення (подача та зворотка).
2. Під’єднання: Кліпсове з’єднання з ущільнювальними кільцями для герметичності. На патрубку ГВП передбачено кріплення для термостата перегріву (105°C).
3. Надійність: Мідь стійка до корозії, але чутлива до жорсткої води, що може призвести до утворення накипу та зниження ефективності.
4. Установка: Монтується над пальниками в камері згоряння. Підходить для турбованих котлів (Fi/F) з коаксіальним димоходом, на відміну від димохідних моделей з теплообмінником довжиною 270 мм.

Застосування:

• Опалення: Нагрівання теплоносія для обігріву приміщень.
• ГВП: Гаряча вода для побутових потреб (умивальники, душ тощо).

Монтаж:

• Теплообмінник встановлюється у верхній частині камери згоряння котла над пальниками.
• Перед монтажем відключіть котел від газу, води та електрики.
• Злийте воду з системи опалення та ГВП.
• Зніміть старий теплообмінник, обережно від’єднавши кліпсові зажими та патрубки.
• Встановіть новий теплообмінник, забезпечивши точну відповідність патрубків (ГВП та опалення).
• Закріпіть зажими з ущільнювальними кільцями, перевірте герметичність з’єднань.
• Після встановлення заповніть систему водою, перевірте на витоки та протестуйте роботу котла.

Рекомендації щодо заміни:

• Сумісність: Перевірте артикул (5700520) і довжину робочої частини (225 мм), оскільки турбовані та димохідні котли використовують різні теплообмінники.
• Якість води: Встановіть фільтри або пом’якшувачі для захисту від накипу.
• Установка: Виконується фахівцем для герметичності та перевірки на витоки.
• Обслуговування: Чистка кожні 1–2 роки для видалення накипу та подовження терміну служби (7–10 років за правильної експлуатації).
