Основний Монотермічний Теплообмінник для колів Vaillant TurboTec, AtmoTec Pro, Plus 28 кВт (0020039068)

Основний монотермічний теплообмінник Vaillant (артикул 0020039068) — це ключовий компонент газових котлів Vaillant TurboTec Pro/Plus, AtmoTec Pro/Plus потужністю 28 кВт, який забезпечує передачу тепла від згоряння газу до теплоносія системи опалення. Нижче наведено детальний опис без пунктів про практичні поради та місця покупки.

Технічні характеристики

• Тип: Монотермічний теплообмінник (використовується лише для контуру опалення, гаряче водопостачання забезпечується окремим вторинним теплообмінником).
• Матеріал:
  • Виготовлений із високоякісної міді для високої теплопровідності.
  • Покритий антикорозійним шаром Supral, який захищає від окислення та впливу агресивних компонентів теплоносія.

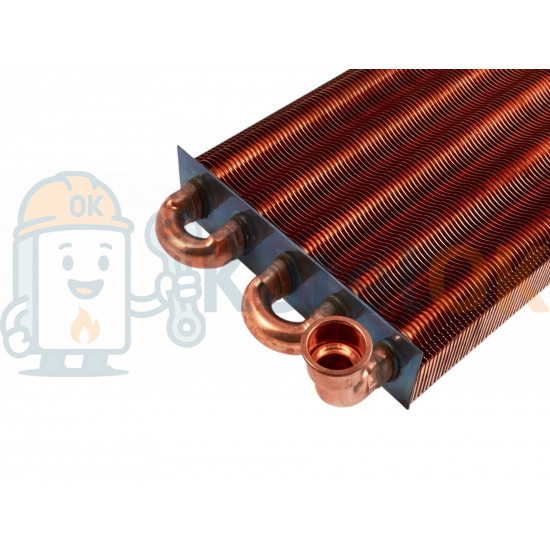

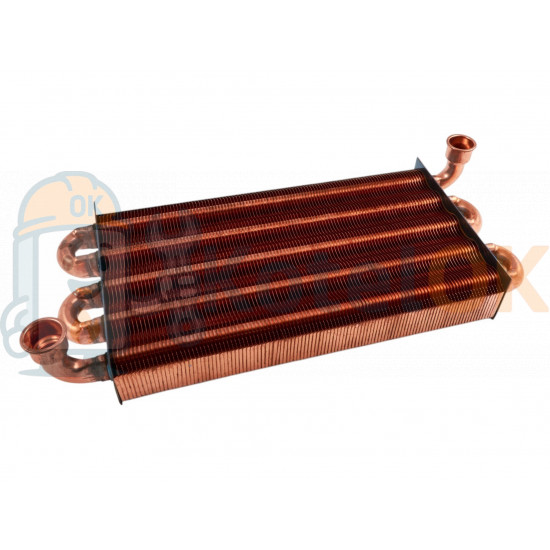

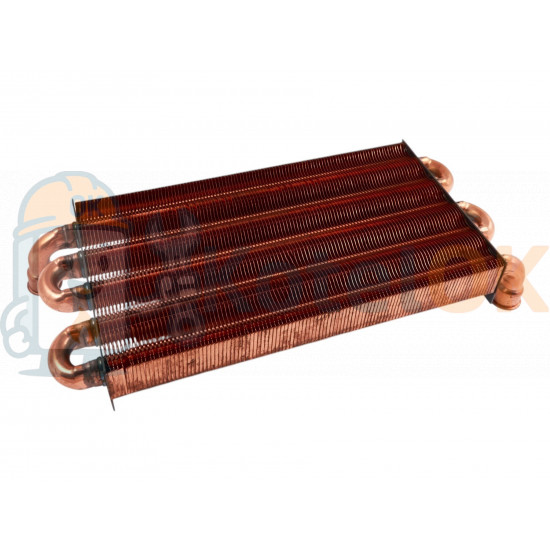

• Конструкція:
  • Складається з мідних трубок, з’єднаних послідовно, через які проходить теплоносій.
  • Мідні ламелі (пластини) припаяні до трубок для збільшення площі теплопередачі.
  • Для котлів 28 кВт кількість ламелей більша порівняно з моделями на 24 кВт, що забезпечує вищу теплову потужність.
• Розміри робочої частини:
  • Довжина: ~320 мм.
  • Ширина: ~180 мм.
• Артикул: 0020039068

Принцип роботи

Теплообмінник розташований у камері згоряння котла над газовим пальником. Під час роботи:

1. Пальник спалює газ, створюючи тепло.
2. Гарячі гази проходять через мідні ламелі, нагріваючи їх.
3. Тепло передається теплоносію (воді або антифризу), який циркулює через трубки теплообмінника.
4. Нагрітий теплоносій направляється в систему опалення (радіатори, тепла підлога тощо).
5. Для гарячого водопостачання (ГВП) у котлах із цим теплообмінником використовується окремий вторинний теплообмінник.

Монотермічна конструкція підвищує надійність, оскільки контури опалення та ГВП розділені, що знижує ризик змішування теплоносія та питної води й полегшує обслуговування.

Сумісність із котлами

Теплообмінник 0020039068 сумісний із такими моделями котлів Vaillant потужністю 28 кВт:

• AtmoTec Plus:
  • VU 280/5-5,
  • VU 280/3-5.
  • VUW 280/3-5,
  • VUW 280/5-5.
• TurboTec Plus:
  • VU 282/3-5.
  • VUW 282/3-5 (B).
• TurboTec Pro:
  • VUW 282/3-3 (B).
  • VUW 282/3-3 (B) R1.
• AtmoTec Pro:
  • VUW 280/3-3,
  • VUW 280/5-3.
  • VUW 280/3-3 R1.

Примітка: Перевірте артикул і модель котла в технічній документації або на табличці котла, оскільки теплообмінники для 24 кВт (наприклад, артикул 0020019994) мають меншу кількість ламелей і не підходять для 28 кВт.

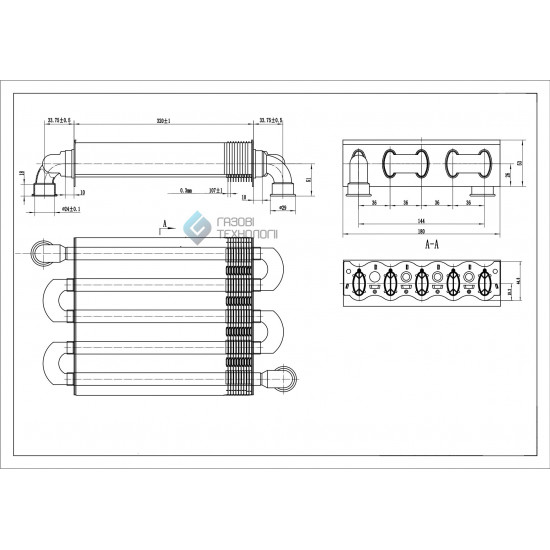

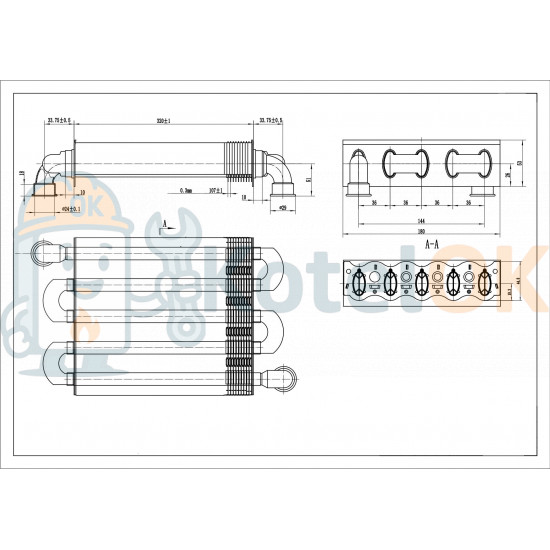

Технічна документація

Особливості та переваги

• Висока ефективність:
  • Мідь забезпечує швидку передачу тепла.
  • Велика кількість ламелей підвищує теплову потужність, що ідеально для котлів 28 кВт.

• Надійність:
• • Монотермічна конструкція знижує ризик засмічення порівняно з бітермічними теплообмінниками, оскільки контури опалення та ГВП розділені.

Монтаж і заміна

• Процес заміни:
  1. Вимкніть котел від електромережі та газопостачання, перекрийте подачу води.
  2. Злийте теплоносій із системи опалення.
  3. Демонтуйте старий теплообмінник, відкрутивши фіксатори та від’єднавши трубки.
  4. Встановіть новий теплообмінник
  5. Підключіть трубки, перевірте герметичність.
  6. Заповніть систему теплоносієм, перевірте на витоки та запустіть котел.
• Інструменти: Викрутка, ключі, можливо, паяльна лампа для чищення контактів.
• Рекомендації:
  • Заміну краще довірити сертифікованому майстру, щоб уникнути витоків або пошкодження котла.
  • Перевірте стан інших компонентів (пальника, насоса, датчиків) під час заміни, щоб уникнути повторного розбирання.

Обслуговування

• Періодичність: Перевіряйте теплообмінник раз на 1–2 роки, особливо в регіонах із жорсткою водою.
• Проблеми та їх вирішення:
  • Накип: Утворюється через жорстку воду. Для очищення використовуйте спеціальні хімічні засоби (промивні розчини) або зверніться до сервісного центру.
  • Корозія: Рідко виникає завдяки покриттю Supral, але можлива при використанні агресивних теплоносіїв. Уникайте неякісних антифризів.
  • Засмічення: Може бути спричинене брудом у системі опалення. Встановіть фільтри на вході теплоносія.
• Профілактика:
  • Використовуйте пом’якшувачі води або магнітні фільтри для зменшення накипу.
  • Регулярно проводьте технічне обслуговування котла.

Потенційні проблеми та їх вирішення

• Перегрів котла: Може вказувати на засмічення теплообмінника або несправність насоса. Перевірте циркуляцію теплоносія.
• Зниження ефективності опалення: Можливо, теплообмінник забитий накипом. Проведіть промивку.
• Витік теплоносія: Перевірте ущільнення та цілісність трубок теплообмінника.
• Шум у котлі: Може бути пов’язаний із накипом або повітряними пробками в системі.
