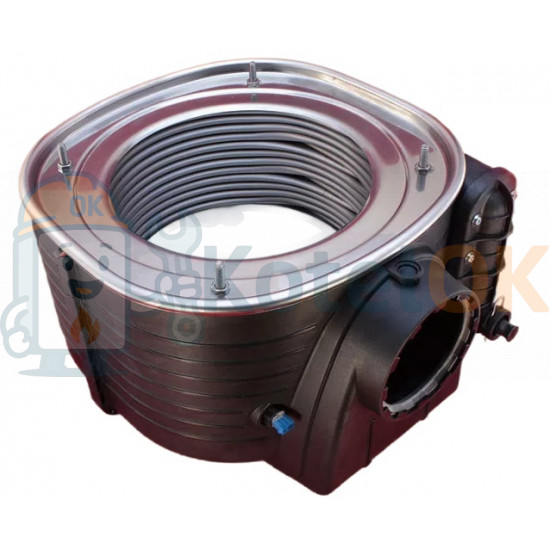

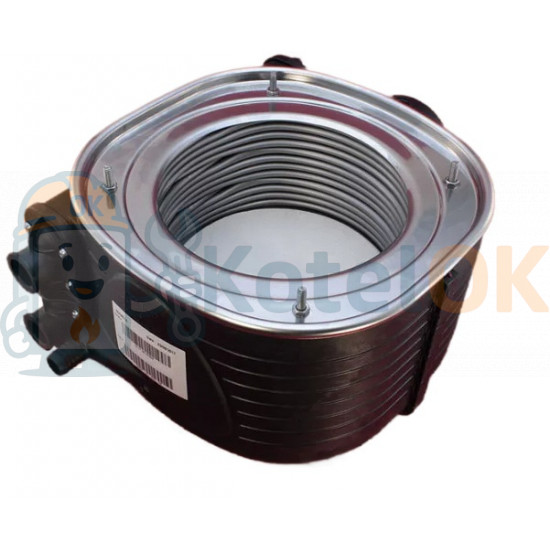

Основний теплообмінник 24 кВт (6SCAMCON12) Nova Florida, Fondital 24 кВт

Основний теплообмінник 24 кВт (6SCAMCON12) Nova Florida, Fondital 24 кВт

Оригінальний теплообмінник для конденсаційних настінних котлів Nova Florida та Fondital класу потужності $24\text{ кВт}$. Нижче — концентрована технічна інформація без зайвої «маркетингової» частини.

Сумісність за моделями

• Nova Florida

  • Virgo Condensing KC 24
  • Pictor Condensing Line Tech KC 24, KR 24, KRB 24
  • Delfis Condensing KC 24, KRB 24
  • Orion Condensing KC 24, KR 24, KRB 24

• Fondital

  • Tahiti Condensing Line Tech KCKR 24, KRB 24
  • Antea Condensing KC 24, KR 24, KRB 24
  • Itaca Condensing KC 24, KR 24, KRB 24, KB 24
  • Formentera Condensing KC 24, KR 24, KRB 24
  • Giava KRB 24, KRBV 24, KRBZ 24
  • Pegasus KB 24
  • Pegasus Solar KRBS 24
  • Madeira Solar KRBS 24, KRBS V 24, KRBS Z 24, KRBS M 24

Рекомендація: звіряйте артикул на виробі — 6SCAMCON12. Позначення серій: K — конденсаційний, R — тільки опалення, B — бойлер (ГВП), Line Tech — інтерфейс із ЖК‑дисплеєм.

Конструкція і матеріали

• Геометрія: тороідальний/сферокільцевий корпус із навитими круглими трубами.
• Матеріал труб: нержавіюча сталь AISI 304/316L (залежно від ревізії), без зварних швів у зоні контакту з полум’ям.
• Зовнішній кожух: термостійкі полімери (термополімерний компаунд) з функцією теплоізоляції та направлення потоку газів.
• Секційність: модуль поділений на камери; для 24 кВт — 3 елементи зони згоряння + 1 елемент конденсаційної зони.
• Ущільнення: термостійкі кільця/прокладки на патрубках подачі/обратки і дренажі конденсату.
• Дренаж: штуцер конденсату зі зниженим перерізом під сифон, можливість підключення нейтралізатора.

Гідравліка і теплотехніка

• Призначення: нагрів теплоносія контуру опалення; ГВП — через окремий вторинний пластинчастий теплообмінник (за наявності).
• Рух теплоносія: спочатку через холоднішу конденсаційну камеру (попередній підігрів), далі — через гарячу зону згоряння.
• Теплова схема: протитечія щодо потоків димових газів для максимального відбору прихованої теплоти конденсації.
• ККД: досягає максимуму при температурі зворотки $\le {45}^{\circ }C$ (умова входу нижче точки роси газів ~$45\text{–}{55}^{\circ }C$ залежно від $\lambda$).
• Гідравлічний опір: помірний; залежить від витрати. Орієнтир: 100–300 мбар на типових витратах $0.6\text{–}1.5{\text{м}}^3\mathrm{/}\text{год}$ (довідатися по сервіс-мануалу конкретної моделі).
• Конденсатоутворення: інтенсивне при низькій температурі обратки; необхідний безперервний відвід.

Аеродинаміка і спалювання

• Змішувально-вентиляторний вузол: примусова тяга, герметична камера згоряння.
• Шлях газів: пальник → 3 секції зони згоряння → конденсаційна камера → димохід.
• Функція ізоляції між зонами: розділення потоків, стабілізація факела, спрямування газів для рівномірного теплообміну.

Підключення і приєднувальні елементи

• Подача/обратка: стандартні патрубки під штатні трубні магістралі конкретної серії котла.
• Дренаж конденсату: нижній штуцер під сифон; вимоги — постійний гідрозатвор, ухил у бік каналізації, захист від замерзання.
• Датчики: сумісність із штатними NTC датчиками подачі/обратки котла (датчики не входять у комплект теплообмінника).

Експлуатаційні межі (типові для вузла 24 кВт)

• Номінальна теплова потужність: $24\text{ кВт}$.
• Робочий тиск системи: до 3 бар (перевірте паспорт вашої моделі).
• Температурний діапазон теплоносія: $5\text{–}{80}^{\circ }C$ стандартно; максимуми — за документацією конкретного котла.
• Матеріальна стійкість: до конденсату з низьким pH; бажаний нейтралізатор при тривалому низькотемпературному режимі.
