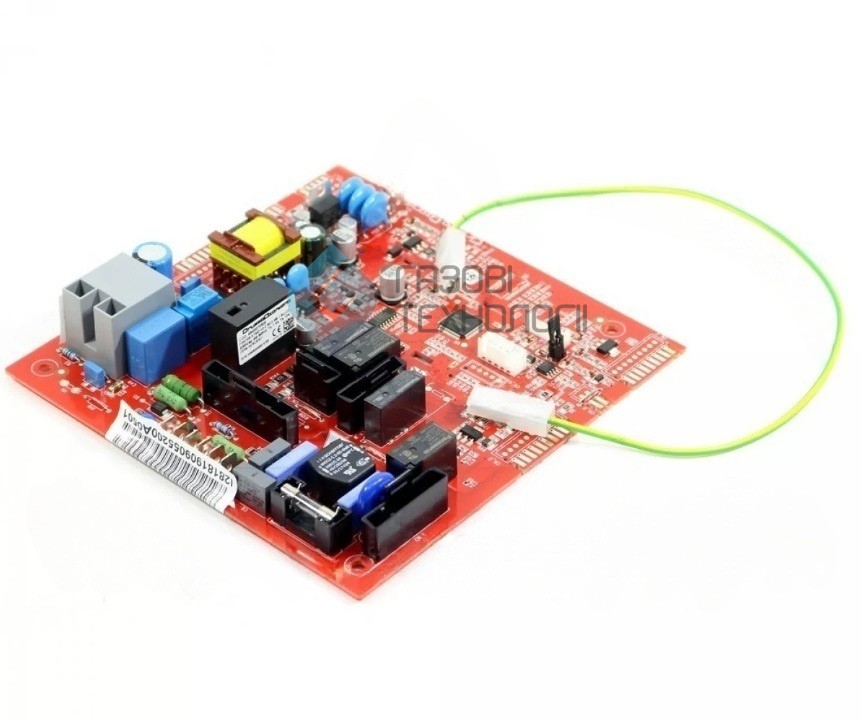

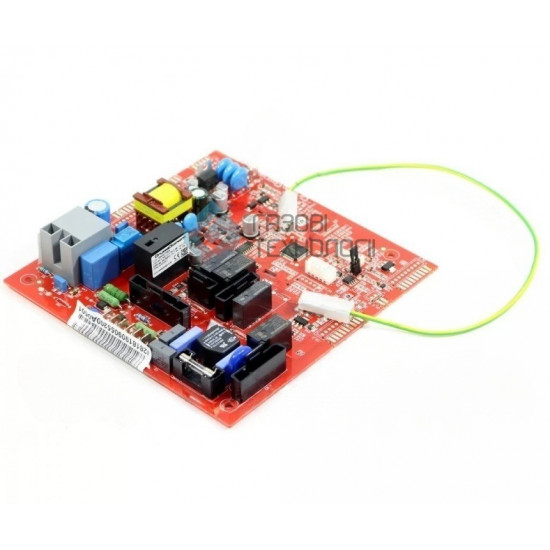

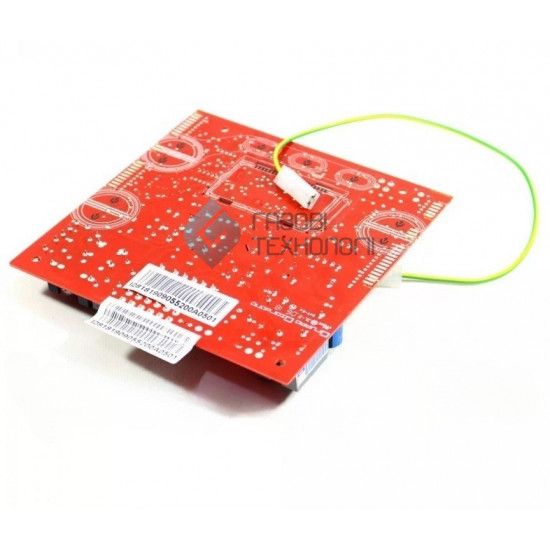

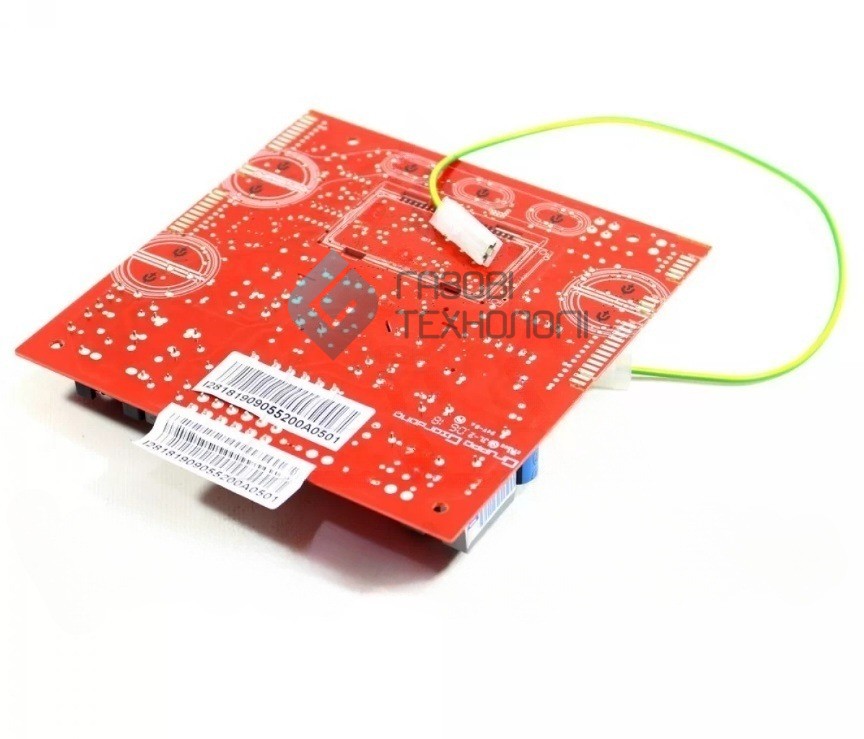

Плата управління для котлів Fondital Itaca, Formentera, Nova Florida Virgo, Orion Ctfs-Rtfs-Rbtfs-Ctn-Rtn-Rbtn,6SCHEMOD28 (код завода 48400075)
- Наявність: 100
- Модель: 48400075
- Місцезнаходження: Склад Київ
€115.00
Більше від цього бренду
-60x60w.jpg "Плата управління Beretta City 24 CSI, 24 CAI , R10030505 (код завода 40001400)")
Плата управління для котлів Fondital Itaca, Formentera, Nova Florida Virgo, Orion з артикулом 6SCHEMOD28 (код заводу 48400075) — це електронний компонент, призначений для управління та координації роботи газових котлів зазначених моделей. Вона розроблена італійською компанією Fondital і застосовується в традиційних (неконденсаційних) котлах з дисплеєм на панелі управління. Ця плата забезпечує надійність, енергоефективність і сумісність із широким спектром моделей котлів Fondital і Nova Florida.
Основні характеристики та функції:
Сумісність:
Плата встановлюється на наступні моделі котлів:
Fondital:
- Fondital Formentera
- Fondital Formentera CTFS 24
- Fondital Formentera CTFS 28
- Fondital Formentera CTFS 32
- Fondital Formentera CTN 24
- Fondital Formentera CTN 28
- Fondital Formentera RTN 24
Fondital Itaca
- Fondital Itaca CTFS 24
- Fondital Itaca CTFS 28
- Fondital Itaca CTFS 32
- Fondital Itaca RTFS 24
- Fondital Itaca RTFS 28
Nova Florida:
- Nova Florida Orion
- Nova Florida Orion CTFS 24
- Nova Florida Orion CTFS 28
- Nova Florida Orion CTFS 32
- Nova Florida Orion RTFS 24
- Nova Florida Orion RTFS 28
Nova Florida Virgo
- Nova Florida Virgo CTFS 24
- Nova Florida Virgo CTFS 28
- Nova Florida Virgo CTFS 32
- Nova Florida Virgo CTN 24
- Nova Florida Virgo CTN 28
- Nova Florida Virgo RTN 24
Підходить для котлів потужністю 24, 28 і 32 кВт з відкритою (RTN, CTN) або закритою (CTFS, RTFS) камерою згоряння, а також для двоконтурних (RBTFS) і одноконтурних моделей.
Управління:
- Забезпечує електронний розпал пальника та модуляцію полум’я для оптимізації витрат газу.
- Координує роботу вентилятора (у турбованих моделях), циркуляційного насоса, газового клапана та датчиків (температури, тиску, іонізації).
- Підтримує функції самодіагностики та захисту від замерзання.
Інтерфейс:
- Працює спільно з платою інтерфейсу, підключеною через шлейф, і дисплеєм на панелі управління (сенсорним або з кнопками).
- Відображає робочі параметри та коди помилок, такі як:
- E01: Проблема з розпалом.
- E04: Низький тиск у системі.
- E06: Несправність датчика температури.
Налаштування:
- За замовчуванням налаштована для роботи з природним газом.
- Для використання зрідженого газу або адаптації до іншої потужності потрібне переналаштування параметрів через панель управління або перемички (джампери), згідно з інструкцією.
Безпека:
- Вбудована система діагностики блокує котел при критичних збоях (наприклад, відсутність полум’я або перегрів).
- Контроль полум’я здійснюється через датчик іонізації.
Електроживлення:
- Оснащена імпульсним блоком живлення, що забезпечує стабільну роботу при напрузі 170–300 В.
Конструкція:

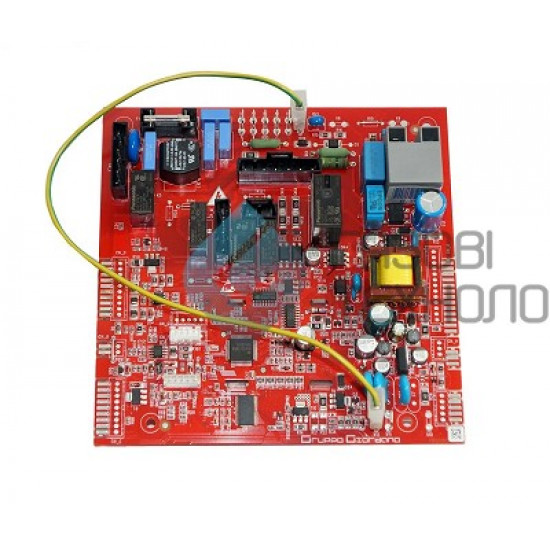

- Плата являє собою компактний модуль із мікропроцесором, трансформатором розпалу та роз’ємами для підключення всіх компонентів котла.
- Управління здійснюється через дві плати: основну (6SCHEMOD28) і плату інтерфейсу з дисплеєм, з’єднані шлейфом із протоколом RS485.
Особливості встановлення:
- При заміні необхідно підключити всі кабелі з комплекту, інакше можливі помилки (наприклад, E01).
- Налаштування перемичок залежить від моделі котла та типу палива.
- Рекомендується встановлення кваліфікованим спеціалістом для забезпечення коректної роботи.
Застосування:
Плата використовується в традиційних котлах Fondital і Nova Florida для побутового опалення та гарячого водопостачання. Вона підходить для систем з одним або двома контурами, забезпечуючи стабільну роботу в квартирах, будинках або невеликих комерційних приміщеннях.
Переваги:
- Надійність: Італійське виробництво з багаторівневим контролем якості.
- Універсальність: Сумісна з широким спектром моделей і конфігурацій.
- Функціональність: Зручна діагностика через дисплей і точне управління процесами.
