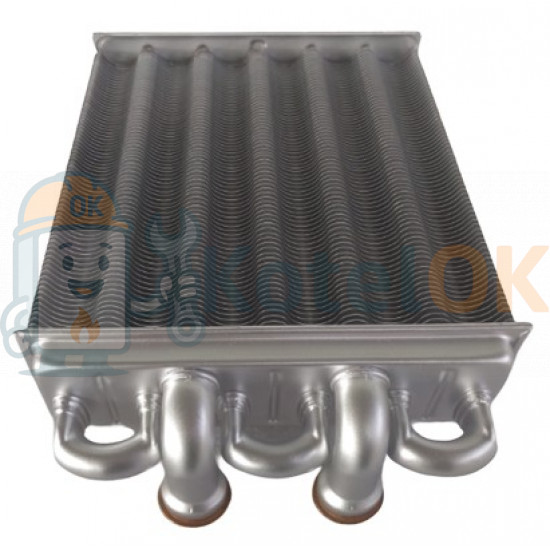

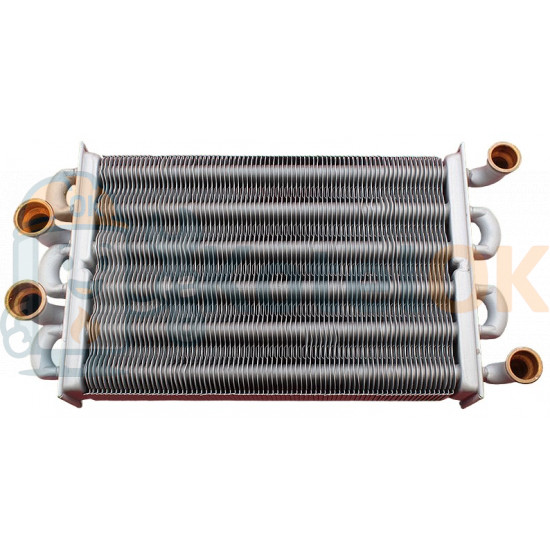

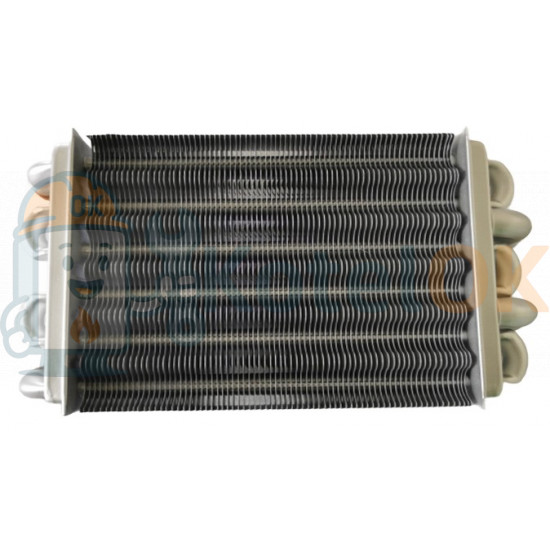

Основний Бітермічний Теплообмінник Ariston Egis, As (довжина 260 мм) 65105094

Основний бітермічний теплообмінник Ariston Egis, AS (довжина 260 мм, артикул 65105094) — це ключовий компонент газових котлів, призначений для передачі тепла від продуктів згоряння воді в системах опалення та гарячого водопостачання (ГВП). Розглянемо детально:

Характеристики:

• Тип: Бітермічний (два контури в одному: опалення та ГВП).
• Матеріал: Мідь з антикорозійним покриттям (силумінове або алюмінієве, залежно від виробника).
• Розміри:
  • Довжина робочої частини: 260 мм.
  • Ширина робочої частини: 180 мм.
• Кількість ребер: 6.
• Тип з’єднання: Кліпсове.
• Конструкція: Коаксіальна (труба в трубі). Зовнішня труба для контуру опалення, внутрішня — для ГВП. Контури працюють у протитоці для підвищення ефективності теплообміну.
• Виробник: Туреччина.
• Код запчастини: 65105094.

Сумісність:

Теплообмінник 65105094 сумісний з газовими котлами Ariston, випущеними до лютого 2008 року, а також з деякими моделями інших брендів:

• Ariston:
  • Egis 24 CF/FF.
  • AS 24 CF/FF.
  • BS 24 CF, BS II 24 CF, Matis 24 CF, Clas 24 CF, Genus 24 CF та ін. (до 2008 року).

Важливо: Для турбованих котлів (FF) після березня 2008 року використовується інший теплообмінник (артикул 65106300, довжина 220 мм). Для димохідних котлів (CF) застосовується лише 65105094.

Технічна документація

Особливості:

• Багатофункціональність: Забезпечує одночасний нагрів води для опалення та ГВП, що робить його компактним рішенням для двоконтурних котлів.
• Антикорозійне покриття: Збільшує термін служби, захищаючи від впливу агресивного середовища (накип, солі, хімічні відкладення).
• Висока тепловіддача: Мідний корпус і конструкція з ребрами забезпечують ефективний теплообмін.
• Відсутність отворів для датчиків NTC: Використовуються навісні датчики температури.
• Дзеркальне розташування гідрокамер: Унікальна конструкція, що відрізняє модель від інших теплообмінників.

Застосування:

• Функція: Передача тепла від згоряння газу до теплоносія (вода в контурі опалення) та води для ГВП.
• Установка: Використовується в двоконтурних газових котлах з бітермічною системою, де один теплообмінник відповідає за обидва контури.
• Сфера застосування: Побутові газові котли потужністю до 24 кВт, встановлені в будинках, квартирах або невеликих комерційних приміщеннях.

Монтаж:

1. Підготовка:
   • Вимкніть котел від електроживлення та газопостачання.
   • Злийте воду з системи опалення та ГВП.
   • Забезпечте доступ до теплообмінника, знявши передню панель котла та інші елементи (залежно від моделі).
2. Демонтаж старого теплообмінника:
   • Від’єднайте кліпсові з’єднання (патрубки опалення та ГВП).
   • Зніміть затискні скоби та ущільнювальні кільця.
   • Обережно витягніть теплообмінник, уникаючи пошкодження сусідніх компонентів.
3. Установка нового теплообмінника:
   • Перевірте новий теплообмінник на відсутність дефектів.
   • Встановіть нові ущільнювальні кільця та затискні скоби (зазвичай входять до комплекту).
   • Під’єднайте патрубки, забезпечивши герметичність з’єднань.
   • Переконайтеся, що теплообмінник надійно зафіксований.
4. Перевірка:
   • Наповніть систему водою, перевірте на наявність протікань.
   • Увімкніть котел і протестуйте роботу в режимах опалення та ГВП.
5. Рекомендації:
   • Монтаж має виконувати кваліфікований спеціаліст.
   • Використовуйте оригінальні запчастини або сертифіковані аналоги.
   • Ознайомтеся з інструкцією до котла перед установкою.

Рекомендації щодо заміни:

• Перевірка сумісності:
  • Уточніть рік випуску котла (до 2008 року — 65105094, після — 65106300 для FF).
  • Перевірте розміри старого теплообмінника (довжина робочої частини 260 мм).
• Профілактика:
  • Промивайте теплообмінник кислотними розчинами за допомогою бустера для видалення накипу та відкладень.
  • Регулярно очищайте від сажі та нагару.
• Причини заміни:
  • Накип, відкладення кальцію, солей, магнію (можна усунути промивкою).
  • Зовнішня корозія, закупорка сажею, пошкодження паяння (потрібна заміна).
• Поради:
  • Довіряйте заміну професіоналу, щоб уникнути пошкодження котла.
  • Перед покупкою уточніть артикул і розміри, щоб уникнути повернення.
  • Зберігайте теплообмінник в оригінальній упаковці до встановлення, щоб уникнути механічних пошкоджень.
