Основний Бітермічний Теплообмінник Baxi Main 5 (710537600)

Основной бітермічний теплообмінник Baxi Main 5 (код 710537600) — це ключовий компонент газових котлів серії Baxi Main 5, призначений для одночасного нагрівання теплоносія системи опалення та підготовки гарячої води для побутових потреб (ГВП). Цей теплообмінник використовується в настінних двоконтурних котлах із закритою камерою згоряння (турбованих), таких як Baxi Main-5 14 F, Main-5 18 F та Main-5 24 F, з номінальною потужністю 14, 18 та 24 кВт відповідно.

Особливості конструкції:

Теплообмінник виконаний за бітермічною схемою "труба в трубі":

• Зовнішня труба (зазвичай із міді з антикорозійним покриттям) нагріває теплоносій для контуру опалення.
• Внутрішня труба відповідає за нагрівання води для ГВП.
• Довжина: 230 мм
• Ширина: 180 мм

Така конструкція дозволяє обійтися без окремого вторинного теплообмінника, що робить котел компактнішим і дешевшим у виробництві. Довжина робочої частини теплообмінника становить приблизно 225 мм, що оптимально для передачі тепла в котлах даної потужності. Підключення здійснюється за допомогою спеціальних кліпс, характерних для гідравліки котлів Baxi Main 5.

Сумісність:

Теплообмінник (артикул 710537600) сумісний із такими моделями:

• Baxi Main-5 14 F.
• Baxi Main-5 18 F.
• Baxi Main-5 24 F.

Ці котли належать до п’ятого покоління серії Main від Baxi, випущеного як еволюція попередніх моделей (Main Four). Вони оснащені сучасною електронікою та специфічною гідравлічною системою, що відрізняє їх від котлів попередніх поколінь.

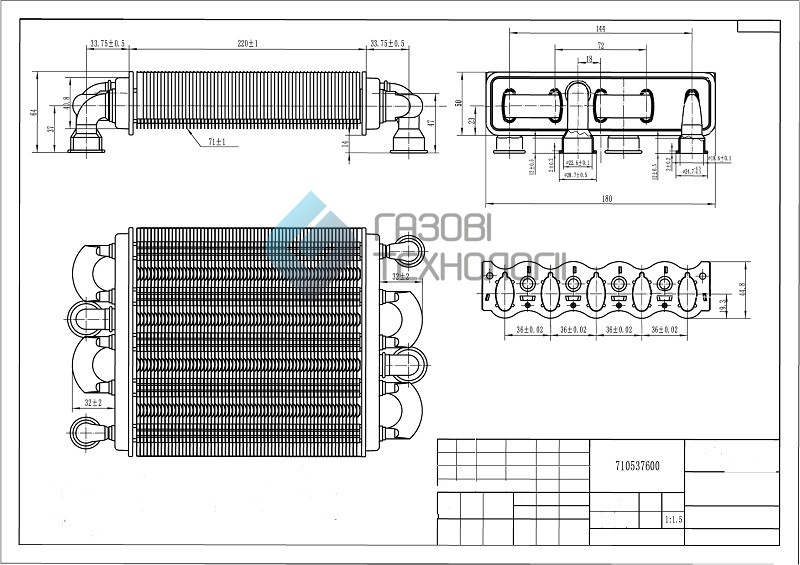

Технічна документація

Принцип роботи:

Теплообмінник розташований над пальником у камері згоряння. Гарячі гази від згоряння палива передають тепло зовнішній трубі, нагріваючи теплоносій для опалення. Одночасно, коли відкривається кран гарячої води, тепло передається внутрішній трубі для нагрівання ГВП. Ця подвійна функція забезпечує ефективність, але вимагає якісної води для уникнення утворення накипу.

Переваги:

• Компактність: Один теплообмінник замінює два окремих (первинний і вторинний).
• Економічність: Зменшення кількості деталей знижує собівартість котла.
• Ефективність: Швидкий нагрів води завдяки прямій передачі тепла.

Коли потрібна заміна:

Заміна теплообмінника може знадобитися в таких випадках:

1. Засмічення: Накип або бруд у трубах знижують теплопередачу, що призводить до недостатнього нагрівання або перепадів температури.
2. Пробій: Якщо герметичність між контурами порушена, вода з опалення може змішуватися з ГВП, що помітно за каламутністю або тиском у системі.

Процес заміни:

• Відключається подача газу та води, зливається теплоносій.
• Демонтуються кліпси та з’єднання з гідравлічною системою.
• Витягується теплообмінник із камери згоряння.
• Встановлюється новий теплообмінник із заміною прокладок для герметичності.

Цю роботу краще доручити фахівцеві, оскільки потрібна перевірка системи на герметичність і коректність підключення.
