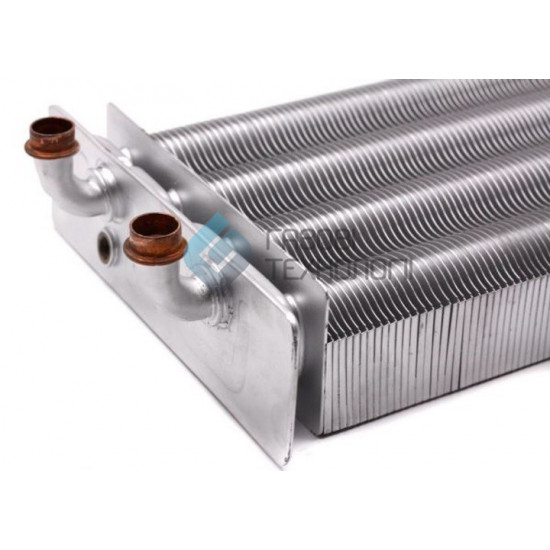

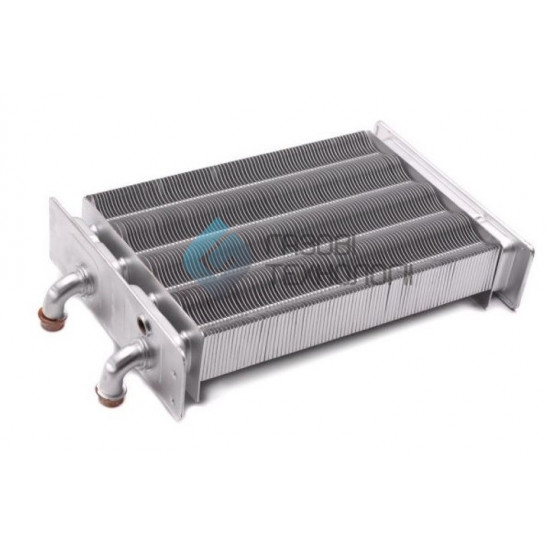

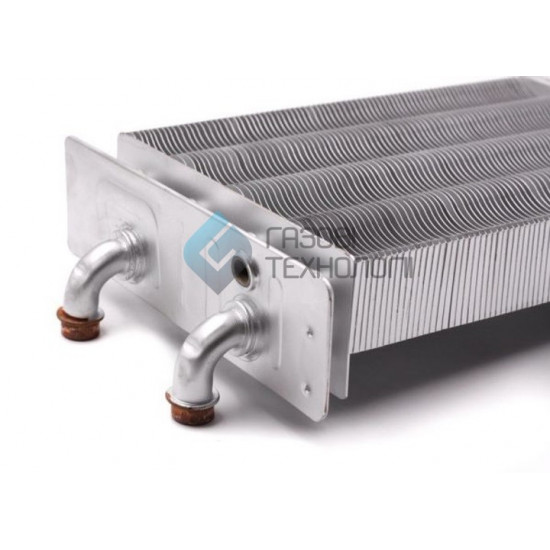

Основний Бітермічний Теплообмінник 20052579 для котлів Beretta City 28 CSI (арт.BR24/18C)

основний бітермічний теплообмінник с артикулом 20052579 (також відомий як BR24/18C) для газових котлів Beretta City 28 CSI.

Характеристики

• Тип: Бітермічний теплообмінник (конструкція «труба в трубі»), що поєднує контури опалення та гарячого водопостачання (ГВП).
• Матеріал: Мідь із антикорозійним покриттям на основі алюмінію для захисту від корозії та підвищення термостійкості.

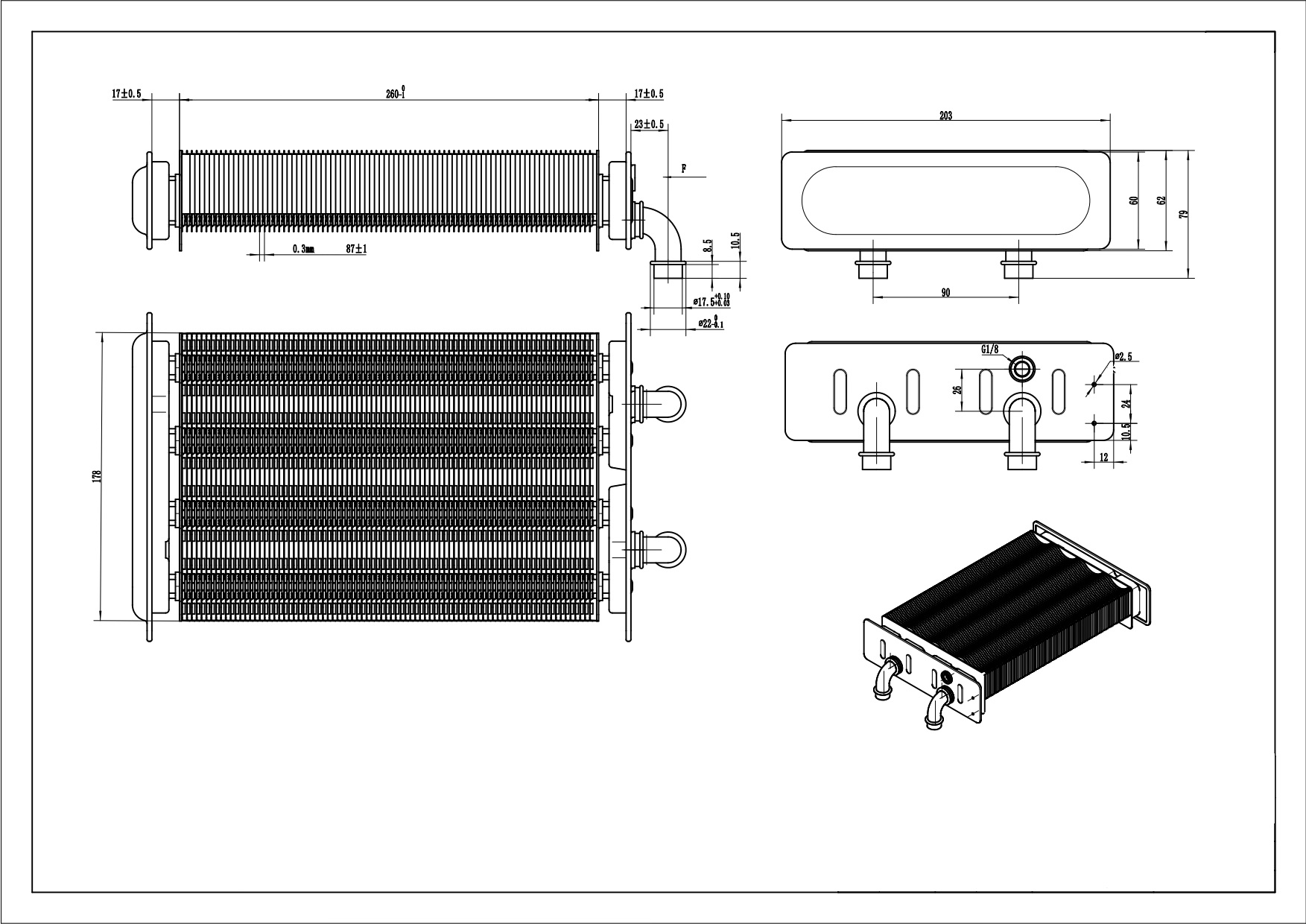

• Розміри:
  • Довжина робочої частини: ~260 мм.
  • Ширина: ~180 мм.
• Конструкція:
  • Обмежувальні пластини з обох боків робочої частини для чіткого розділення пластин і гідравлічних коробів.
  • Патрубки для підключення контурів опалення та ГВП із фірмовою конструкцією, адаптованою до котлів.
  • Підключення за допомогою затискних кліпс.
  • Отвір із різьбою для встановлення погружного датчика NTC.
• Артикули:
  • 20052579 або BR24/18C (позначають той самий виріб, залежно від року випуску чи схеми котла).
• Потужність котла: Підходить для котлів потужністю 28 кВт.
• Виробник: Аналог (Турція)

Сумісність

Теплообмінник сумісний із турбованими котлами з закритою камерою згоряння, випущеними до 2015 року:

• Beretta  City 28 CSI.
• Beretta  City 28 RSI.
• Може підходити для інших моделей цієї лінійки, але потрібна перевірка артикулу та конструкції патрубків.
• Примітка: Сумісність обмежена котлами до 2015 року через зміну конструкції теплообмінників у пізніших моделях (наприклад, артикул 20067305 для моделей після 2015 року). Підходить для котлів із дисплеєм, манометром і двома ручками керування.

Технічна характеристика

Особливості

1. Бітермічна конструкція:
   • Поєднує контури опалення та ГВП в одному блоці, забезпечуючи компактність і економічність.
   • Пріоритетне нагрівання ГВП: при відкриванні крана гарячої води контур опалення тимчасово вимикається.
2. Матеріал і покриття:
   • Мідь забезпечує високу теплопровідність.
   • Антикорозійне покриття подовжує термін служби та захищає від ударних навантажень.
3. Обмежувальні пластини:
   • Відрізняють цю модель від молодших версій теплообмінників, забезпечуючи чітке розділення робочої частини.
4. Вразливість до накипу:
   • Жорстка вода з високим вмістом солей кальцію та магнію може спричинити накип, що знижує ефективність і підвищує ризик тріщин або пробоїн.
5. Компактність:
   • Конструкція адаптована для настінних котлів із обмеженим простором.
6. Отвір для датчика NTC:
   • Дозволяє точно контролювати температуру теплоносія.

Застосування

• Призначення:
  • Нагрівання теплоносія для системи опалення.
  • Забезпечення гарячого водопостачання (ГВП).
• Умови експлуатації:
  • Рекомендується для систем із водою середньої жорсткості.
  • Потрібна установка фільтрів або систем водоочищення для запобігання накипу.
• Тип котлів:
  • Турбовані котли з закритою камерою згоряння, потужністю 28 кВт, випущені до 2015 року.

Монтаж

1. Підготовка:
   • Відключіть котел від електроживлення та газу.
   • Злийте теплоносій і воду з системи через дренажний клапан.
   • Зніміть передню панель і захисні кожухи для доступу до теплообмінника.
2. Демонтаж старого теплообмінника:
   • Послабте затискні кліпси та від’єднайте патрубки контурів опалення та ГВП.
   • Обережно витягніть теплообмінник із камери згоряння.
   • Перевірте стан ущільнювальних сальників і кліпс, за потреби замініть.
3. Установка нового теплообмінника:
   • Переконайтеся, що артикул (20052579 или BR24/18C) відповідає моделі котла.
   • Встановіть теплообмінник у камеру згоряння, вирівнявши патрубки.
   • Під’єднайте патрубки, закріпивши їх новими кліпсами та ущільнювальними прокладками (рекомендується артикул R5023).
   • Перевірте герметичність з’єднань.
4. Завершено:
   • Заповніть систему теплоносієм і перевірте на витоки.
   • Підключіть котел до газу та електроживлення, виконайте тестовий запуск.
   • Налаштуйте тиск (1–1,5 бар у холодному стані) і температуру за інструкцією.

• Примітка: Монтаж має виконувати кваліфікований спеціаліст, щоб уникнути витоків або пошкоджень.

Рекомендації щодо заміни

1. Діагностика необхідності заміни:
   • Ознаки несправності: зниження ККД котла, витоки, шуми, проблеми з нагріванням води чи опалення, змішування контурів.
   • Проведіть візуальний огляд на наявність тріщин, корозії або накипу.
2. Особенности теплообмінника:
   • Переконайтеся, що артикул (20052579 або BR24/18C) відповідає моделі котла та року випуску (до 2015 року).
   • Оригінальні теплообмінники (Італія) кращі, але якісні аналоги (Південна Корея) припустимі за наявності гарантії.
3. Профілактика:
   • Промивайте теплообмінник кожні 1–2 роки засобами для видалення накипу.
   • Встановіть фільтр для води на вході ГВП і магнітний фільтр для системи опалення.
4. Заміна ущільнень:
   • Завжди використовуйте нові ущільнювальні прокладки та кліпси (рекомендується артикул R5023) для запобігання витокам.
5. Перевірка після заміни:
   • Перевірте тиск у системі (1–1,5 бар у холодному стані).
   • Переконайтеся, що контури ГВП і опалення працюють коректно, без змішування.
   • Налаштуйте газовий клапан для оптимального згоряння (потрібен манометр і спеціаліст).
6. Утилізація:
   • Старий теплообмінник здайте до пункту утилізації через вміст міді та інших матеріалів, що підлягають переробці.
