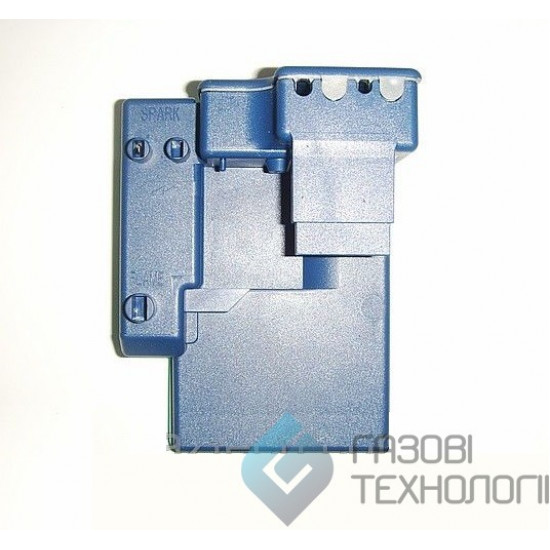

Блок контроля ионизации Beretta Super 537 ABC 0.537.002 (R1837)

Блок контролю іонізації Beretta Super 537 ABC 0.537.002 (R1837) від італійської компанії SIT Group — це автоматична система керування та контролю газових пальників, призначена для використання в побутових газових котлах, зокрема в моделях Beretta Super Exclusive. Він забезпечує розпал, контроль полум’я за принципом іонізаційного детектування та захист від аварійних ситуацій. Блок розроблений для роботи з багатофункціональними газовими клапанами SIT серій 840, 845, 848 SIGMA. Нижче наведено детальний огляд характеристик, функціоналу, застосування та інших аспектів пристрою.

Загальний опис

SIT 537 ABC 0.537.002 (R1837) — це плата розпалу та контролю полум’я, яка виконує такі ключові функції:

• Розпал: Забезпечує прямий розпал основного пальника (DBI, Direct Burner Ignition) або через запальний пальник (IP, Intermittent Pilot).
• Контроль полум’я: Використовує іонізаційний електрод для моніторингу наявності полум’я.
• Безпека: Автоматично вимикає подачу газу при виявленні несправностей, таких як згасання полум’я, відсутність іскри або збій газового клапана.

Блок належить до серії 537 ABC, спеціально розробленої для встановлення на газові клапани SIT SIGMA за допомогою пластикового контейнера, який спрощує монтаж і підключення до електромагнітних клапанів. Код 0.537.002 і артикул R1837 вказують на модифікацію, адаптовану для котлів Beretta Super Exclusive із димохідною (CAI/RAI) та турбованою (CSI/RSI) версіями.

Технічні характеристики

Основні параметри блоку SIT 537 ABC 0.537.002:

• Тип керування: Аналогова дискретна електроніка.
• Живлення: 220–240 В, 50–60 Гц, споживана потужність ~7.5 ВА.
• Технологія детектування полум’я: Іонізаційна (використовує 1 електрод для розпалу та іонізації).
• Сумісність із клапанами: SIT 840, 843, 845, 848 SIGMA.
• Тип розп “‘алу:
  • Прямий розпал основного пальника (DBI).
  • Розпал через запальний пальник (IP).
• Кількість електродів: 1 (об’єднує функції розпалу та іонізації).
• Час очікування/продувки (TW): ~1.5 секунди.
• Час безпечного розпалу (TS): ~7.5 секунд.
• Тип блокування: Енергозалежна (м’яке блокування, автоматична спроба повторного розпалу за наявності живлення).
• Сигналізація: Світлодіодна індикація аварійного режиму.
• Корпус: Пластиковий контейнер із кріпленнями для встановлення на газовий клапан.
• Розміри: Компактні, ~100 x 80 x 40 мм (точні розміри можуть варіюватися).
• Вага: ~200–300 г.
• Робоча температура: Від -10°C до +60°C.
• Ступінь захисту: IP40 (захист від пилу, не захищений від вологи).
• Сертифікація: Відповідає стандарту EN 298 (європейська сертифікація для газової автоматики).

Функціонал

Блок SIT 537 ABC 0.537.002 виконує наступні функції:

1. Розпал пальника:
   • Генерує іскру через вбудований трансформатор розпалу.
   • Забезпечує швидкий і безпечний розпал основного або запального пальника.
   • Контролює подачу газу через електромагнітні клапани (EV1/EV2).
2. Контроль полум’я:
   • Використовує іонізаційний електрод для постійного моніторингу наявності полум’я.
   • При згасанні полум’я негайно блокує подачу газу для запобігання витоку.
3. Аварійний захист:
   • Автоматично вимикає подачу газу при несправностях (відсутність іскри, згасання полум’я, збій клапана).
   • Підтримує м’яке блокування з автоматичною спробою повторного розпалу.
   • Сигналізує про аварійний стан через світлодіод.
4. Повторний цикл розпалу:
   • При невдалому розпалі або втраті полум’я очікує ~1.5 секунди і повторює спробу розпалу (якщо налаштовано).
5. Інтеграція:
   • Сумісний із системами керування котла, включно з датчиками температури та тиску.
   • Не підтримує підключення вентилятора (для турбованих котлів керування вентилятором здійснюється через основну плату котла).

Застосування

Блок SIT 537 ABC 0.537.002 використовується в побутових газових котлах для опалення та гарячого водопостачання, зокрема в настінних котлах Beretta Super Exclusive. Він підходить для:

• Котлів із природною тягою (димохідні версії, CAI/RAI).
• Котлів із примусовою тягою (турбовані версії, CSI/RSI).
• Одноконтурних і двоконтурних котлів.

Сумісні моделі котлів:

• Beretta Super Exclusive:
  • Super Exclusive 24 CAI
  • Super Exclusive 24 CSI
  • Super Exclusive 28 CAI
  • Super Exclusive 28 CSI
  • Super Exclusive 28 RAI
  • Super Exclusive 28 RSI

Блок також може використовуватися в інших моделях котлів із газовими клапанами SIT 840–848 SIGMA, але сумісність необхідно уточнювати за документацією котла.

Конструкція

• Корпус: Міцний пластиковий контейнер, що захищає електроніку від пилу та механічних пошкоджень. Має кріплення для встановлення на газовий клапан SIT SIGMA.
• Роз’єми: Стандартні клеми для підключення до електрода розпалу/іонізації, газового клапана, живлення (230 В) і заземлення.
• Трансформатор розпалу: Вбудований, забезпечує високу напругу для створення іскри.
• Електронна плата: Виготовлена з високоякісних компонентів, стійких до перепадів напруги та температури.

Монтаж і підключення

• Встановлення:
  • Блок монтується безпосередньо на газовий клапан SIT SIGMA (840, 843, 845, 848) за допомогою пластикового контейнера, який кріпиться до корпусу клапана.
  • Підключення включає:
    • Один електрод (для розпалу та іонізації).
    • Електромагнітні клапани (EV1/EV2).
    • Живлення 230 В і заземлення.
• Схема підключення:
  • Залежить від моделі котла (димохідна чи турбована версія).
  • Електрична схема підключення зображена в документації блоку або на сайтах постачальників (наприклад, hermann.com.ua).
• Рекомендації:
  • Встановлення має виконувати кваліфікований фахівець, оскільки помилки можуть призвести до витоку газу або поломки котла.
  • Перевірте сумісність із моделлю котла та клапана перед монтажем.
  • Використовуйте стабілізатор напруги для захисту від стрибків напруги.

Надійність і термін служби

• Виробник: SIT Group (Італія) — лідер у виробництві газової автоматики, відомий якістю та довговічністю.
• Термін служби: 5–10 років за умов стабільного живлення та регулярного обслуговування котла.
• Слабкі місця:
  • Чутливість до стрибків напруги (рекомендується використовувати стабілізатор).
  • Можливий знос контактів у умовах високої вологості.
• Сертифікація: Відповідність стандарту EN 298 гарантує безпечну роботу.

Альтернативи та модифікації

Серія 537 ABC включає інші модифікації, які можуть відрізнятися за сумісністю або налаштуваннями:

• 0.537.009: Для інших моделей котлів, наприклад, Beretta.
• 0.537.102: Сумісний із Protherm, Beretta Super EXCLUSIVE.
• 0.537.201: Для Fondital Bali, Nova Florida Altair.
• 0.537.301: Для Hermann Supermicra, Supermaster, Habitat.
• 0.537.403: Для Baxi, Ariston, Protherm із додатковими функціями (наприклад, дистанційний скид).

Перед заміною уточніть сумісність через сервісний центр або документацію котла.

Типові несправності та ремонт

• Ознаки несправності:
  • Котел не розпалюється (немає іскри або подачі газу).
  • Часті аварійні блокування.
  • Світлодіод вказує на помилку.
• Можливі причини:
  • Пошкодження плати через стрибки напруги.
  • Знос електрода розпалу/іонізації.
  • Проблеми з газовим клапаном або проводкою.
• Ремонт:
  • Ремонт плати зазвичай недоцільний — блок замінюють.
  • Перевірте електрод, кабелі та клапан перед заміною, оскільки проблема може бути в них.
• Діагностика: Звертайтеся до сервісного центру з професійним обладнанням.

Рекомендації користувачам

1. Перевірка сумісності: Уточніть модель котла (наприклад, Beretta Super Exclusive 24/28 CAI/CSI/RAI/RSI) і тип газового клапана (SIT 840–848 SIGMA) перед покупкою.
2. Професійна установка: Довіряйте монтаж фахівцям, щоб уникнути помилок.
3. Стабілізатор напруги: Використовуйте для захисту електроніки від стрибків.
4. Обслуговування котла: Проводьте щорічне технічне обслуговування котла для подовження терміну служби блоку.

Відмінності від SIT 537 ABC 0.537.201 та SIT 503 EFD 0.503.501

Оскільки ви раніше запитували про SIT 537 ABC 0.537.201 та SIT 503 EFD 0.503.501, ось порівняння:

• Відмінності від SIT 537 ABC 0.537.201:
  • Застосування: 0.537.002 розроблений спеціально для Beretta Super Exclusive, тоді як 0.537.201 частіше використовується в напольних котлах Fondital Bali, Nova Florida Altair.
  • Електроди: 0.537.002 використовує 1 електрод (розпал і іонізація об’єднані), а 0.537.201 підтримує 1, 2 або 3 електроди для більшої гнучкості.
  • Час очікування/розпалу: 0.537.002 має фіксовані TW (~1.5 с) і TS (~7.5 с), тоді як 0.537.201 більш настроювальний (TW 10–60 с).
• Відмінності від SIT 503 EFD 0.503.501:
  • Сумісність із клапанами: 537 ABC 0.537.002 працює з SIT 840–848 SIGMA, а 503 EFD 0.503.501 — із SIT 830, 836, 837 TANDEM і 822, 826, 827 NOVA.
  • Електроди: 537 ABC 0.537.002 використовує 1 електрод, тоді як 503 EFD підтримує 1 або 2 електроди.
  • Застосування: 537 ABC 0.537.002 орієнтований на Beretta Super Exclusive, а 503 EFD — на Beretta Novella, Protherm Медведь.
  • Блокування: 537 ABC 0.537.002 має енергозалежне блокування, а 503 EFD підтримує як енергозалежне, так і енергонезалежне.
