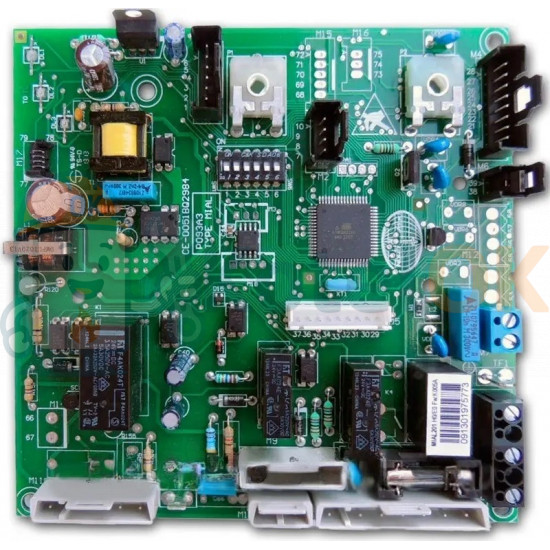

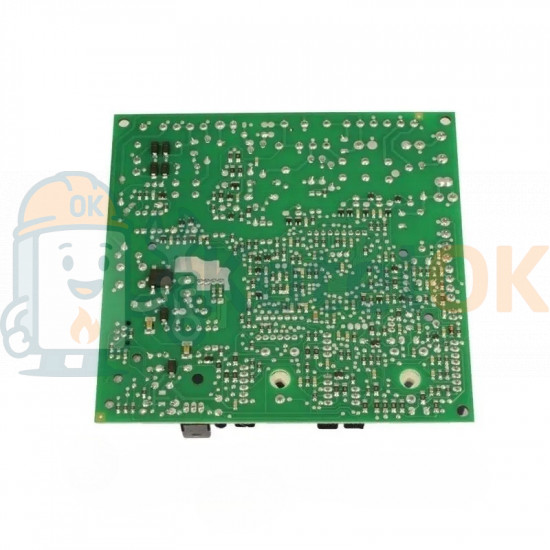

Плата управління Habitat 2, Micra 2, Bongioanni Linea ISY MIAL201 (52004119)

Електронна плата керування MIAL 201 (артикул 52004119, також відома як H052004119 або H052005326) — це універсальна плата керування, розроблена компанією Nord Gas/SIT Group (Італія) для газових настінних котлів Hermann (моделі Habitat 2, Micra 2), Bongioanni (серії Linea ISY, Linea) та Tiberis. Вона замінила старіші моделі плат, такі як Honeywell CS0177D-LS і плати бежевого кольору (наприклад, 52005326, тип SMCCH01), і є сучасним аналогом із імпульсним трансформатором. Плата MIAL 201 забезпечує автоматичне керування котлом, включаючи розпал, модуляцію потужності та безпеку.

Загальні характеристики плати MIAL 201:

• Виробник: Nord Gas/SIT Group, Італія (раніше плати для цих котлів постачалися від Honeywell).
• Тип пристрою: Електронна плата керування (основна керуюча плата котла).
• Серія: MIAL 201 (сертифікація CE-0051BQ2984, тип SMCOH01, код SM07407).
• Призначення: Керування процесами горіння, регулювання роботи котла, координація компонентів (газовий клапан, вентилятор, насос, датчики, дисплей) і забезпечення безпеки.

• Електричні характеристики:
  • Напруга живлення: 230 В, 50/60 Гц.
  • Споживана потужність: До 12 ВА.
  • Виходи:
    • Газовий клапан: ~230 В, 0.1 А, cos φ = 0.4.
    • Вентилятор (для турбованих моделей): ~230 В, 0.35 А, cos φ = 0.6.
    • Насос: ~230 В, 0.5 А, cos φ = 0.8.
    • Розпалювач: ~230 В, 0.5 А, cos φ = 1.
  • Іонізаційний контроль полум’я: Діапазон 0.5–10 мкА при 230 В.
• Функціонал:
  • Контроль пальника: Прямий розпал, плавне увімкнення, модуляція потужності.
  • Параметри керування:
    • Час очікування/підготовки (TW/TP): 0.5 сек (-0%, +10%).
    • Час безпеки (TS): 10 сек (-10%, +0%).
    • Кількість спроб запалювання: 3 за один пуск.
    • Очищення в процесі: 30 сек.
    • Очищення після: 20 сек (-0%, +10%).
  • Безпека:
    • Іонізаційний контроль полум’я через електрод.
    • Відновлення іскрою при втраті полум’я.
    • Короткочасне блокування при відсутності полум’я або спрацюванні термостата безпеки.
    • Енергонезалежне блокування при критичних збоях (вимагає ручного скидання).
  • Обробка даних: Аналіз сигналів від NTC-датчиків (опалення та ГВП), граничного термостата, датчика протоку, гідравлічного пресостата, пресостата димовидалення.
  • Пам’ять: Блок із заводськими налаштуваннями та функціями безпеки.
• Конструкція:
  • Колір: Зелений (новий зразок, на відміну від бежевих плат старого зразка).
  • Корпус: Пластиковий, захищає від пилу та вологи.
  • Оснащена імпульсним трансформатором для розпалу.
  • Має роз’єми MOLEX Mini-Fit Jr. для підключення датчиків, дисплея, вентилятора, насоса та газового клапана.
  • Вбудований EMC-фільтр для захисту від електромагнітних перешкод.
• Сертифікація: Відповідає європейським стандартам безпеки для газових приладів (CE-0051BQ2984, EN298).

Сумісність:

Hermann

• Hermann Habitat 2
• Hermann Habitat 2 23 E
• Hermann Habitat 2 24 SE
• Hermann Micra 2
• Hermann Micra 2 23 E
• Hermann Micra 2 24 SE
• Hermann Micra 2 30 SE

Hermann Supermaster

• Hermann Supermaster 23 E
• Hermann Supermaster 24 SE
• Hermann Supermaster 28 E
• Hermann Supermaster 30 SE

Bongioanni

• Bongioanni ISY
• Bongioanni ISY 23 CSI
• Bongioanni ISY 23 I

Bongioanni Linea

• Bongioanni Linea 24 CSI
• Bongioanni Linea 24 I
• Bongioanni Linea 30 CSI

Застосування:

Плата MIAL 201 (артикул 52004119) використовується для керування основними процесами в газових котлах:

• Котли Hermann і Bongioanni: Забезпечує роботу котлів Habitat 2, Micra 2, Linea ISY із відкритою або закритою камерою згоряння. Керує розпалом, модуляцією потужності, циркуляційним насосом, вентилятором (у турбованих моделях) і газовим клапаном.
• Автоматика котлів:
  • Регулює температуру теплоносія та гарячої води (ГВП) через ручки або дисплей.
  • Координує роботу датчиків (NTC, тиску, протоку, димовидалення) і виконавчих пристроїв.
  • Забезпечує безпеку, відключаючи подачу газу за відсутності полум’я або при перегріві.
• Інтеграція з компонентами:
  • Взаємодіє з трансформатором розпалу та соленоїдом газового клапана.
  • Підключається до дисплея (якщо є) через роз’єм типу MOLEX 12-контактний (аналог 0.996.097 у Demrad).
  • Отримує дані від датчиків через 2-контактні роз’єми (аналог 0.996.094).

Відмінність від Demrad:

• На відміну від плат 571 DBC 0.571.202 (керування пальником) і 580 BIC 0.580.200 (основна плата для Demrad Aden), плата MIAL 201 є універсальною для котлів Hermann/Bongioanni і не сумісна з котлами Demrad через різні газові клапани, роз’єми та прошивку.

Установка:

Установка плати MIAL 201 вимагає професійних навичок і дотримання норм безпеки:

1. Підготовка:
   • Вимкніть котел від електромережі (230 В) і перекрийте подачу газу.
   • Зніміть кришку відсіку електроніки котла (у Hermann Habitat 2 або Micra 2 це панель із доступом до плати).
2. Демонтаж старої плати:
   • Від’єднайте всі роз’єми (для датчиків, дисплея, вентилятора, насоса, газового клапана), позначивши їх розташування.
   • Викрутіть кріпильні гвинти та зніміть стару плату (наприклад, Honeywell CS0177D-LS або 52005326).
3. Установка нової плати:
   • Встановіть плату MIAL 201 (артикул 52004119) у відведене місце, закріпивши гвинтами.
   • Підключіть роз’єми відповідно до електричної схеми котла:
     • 12-контактний роз’єм (аналог MOLEX 0.996.097) до дисплея (якщо є).
     • 2-контактні роз’єми (аналог MOLEX 0.996.094) до датчиків (NTC, тиску, протоку).
     • Роз’єми до вентилятора, насоса та газового клапана.
   • Переконайтеся, що з’єднання надійні та відповідають схемі котла.
4. Перевірка:
   • Подайте живлення (230 В) і увімкніть котел.
   • Перевірте розпал пальника, роботу вентилятора (для турбованих моделей), насоса та відображення даних на дисплеї (якщо є).
   • Переконайтеся у відсутності кодів помилок і герметичності газових з’єднань.

Примітка: Установку плати в газових котлах (Hermann, Bongioanni) має виконувати сертифікований фахівець. Неправильна установка може призвести до збоїв, витоків газу або анулювання гарантії (6–12 місяців залежно від постачальника).

Можливі проблеми та їх вирішення:

• Котел не запускається або не запалюється пальник:
  • Причина: Неправильне підключення роз’ємів, несправність плати або газового клапана.
  • Рішення: Перевірте розпинування роз’ємів (аналог MOLEX 0.996.094/0.996.097) і цілісність контактів. Переконайтеся, що плата отримує живлення (230 В). Протестуйте газовий клапан і плату в сервісному центрі.
• Коди помилок на дисплеї:
  • Причина: Збій у роботі плати, несправність датчиків (NTC, тиску, протоку) або проблеми з іонізаційним контролем полум’я.
  • Рішення: Перевірте датчики та електрод іонізації. Перепідключіть роз’єми. Скиньте котел або замініть несправні компоненти.
• Плата блокується (енергонезалежне блокування):
  • Причина: Відсутність полум’я, збій у подачі газу або електромагнітні перешкоди.
  • Рішення: Виконайте ручний скид котла. Перевірте газовий клапан, лінію живлення (230 В) і електрод іонізації. Переконайтеся, що EMC-фільтр плати працює коректно.
• Несумісність із котлом:
  • Причина: Встановлена плата з невідповідною прошивкою або роз’ємами.
  • Рішення: Перевірте артикул (52004119) і сумісність із моделлю котла (Habitat 2, Micra 2, Linea ISY). Переконайтеся, що роз’єми відповідають схемі підключення.

Альтернативи:

Якщо плата MIAL 201 (52004119) недоступна:

• Honeywell CS0177D-LS: Стара плата, що використовувалася в котлах Hermann Habitat 2, але знята з виробництва.
• Nord Gas PU92D (PO93A3): Аналог плати MIAL 201 із тими ж характеристиками (CE-0051BQ2984).
• SMCCH01 52005326: Стара бежева плата, але її замінила MIAL 201 і вона більше не виробляється.

Примітка: Заміна на аналог потребує перевірки сумісності за газовим клапаном (SIT 837/845), роз’ємами (MOLEX Mini-Fit Jr.) і прошивкою. Використання неоригінальних плат може вплинути на гарантію котла.

Рекомендації щодо експлуатації:

• Безпека: Переконайтеся, що котел установлений у приміщенні з хорошою вентиляцією. Регулярно перевіряйте газові з’єднання на витоки.
• Підключення: Використовуйте сумісні роз’єми MOLEX Mini-Fit Jr. (аналог 0.996.094 для датчиків, 0.996.097 для дисплея), щоб забезпечити надійне з’єднання.
• Обслуговування: Під час щорічного технічного обслуговування перевіряйте плату на наявність окислення, пошкоджень або послаблення роз’ємів. Очищайте електрод іонізації для стабільного контролю полум’я.

Зв’язок із компонентами котлів Hermann/Bongioanni:

У котлах Hermann Habitat 2, Micra 2, Bongioanni Linea ISY плата MIAL 201 взаємодіє з:

• Газовим клапаном (SIT 837/845): Регулює подачу газу та модуляцію потужності.
• Датчиками: NTC (опалення та ГВП), датчики тиску, протоку, димовидалення, підключені через 2-контактні роз’єми (аналог MOLEX 0.996.094).
• Дисплеєм: Відображає режими, параметри та помилки через 12-контактний роз’єм (аналог MOLEX 0.996.097).
• Вентилятором і насосом: Керує їх роботою в турбованих і атмосферних моделях.

Порівняння з Demrad:

• Плата MIAL 201 подібна за функціоналом до 580 BIC 0.580.200 у Demrad Aden (обидві є основними керуючими платами), але має іншу прошивку та роз’єми, що робить її несумісною з котлами Demrad.
• Аналогічно до 571 DBC 0.571.202 (плата розпалу в Demrad), MIAL 201 інтегрує функції розпалу, але є більш універсальною, охоплюючи всі аспекти керування котлом.

Додаткова інформація:

• Розпинування: Точне розпинування роз’ємів (MOLEX Mini-Fit Jr.) залежить від моделі котла. Зверніться до електричних схем котлів Hermann Habitat 2, Micra 2 або Bongioanni Linea ISY (доступні на сайтах постачальників, наприклад, kotel.kr.ua).
• Інструменти: Для установки використовуйте викрутки для кріплення, мультиметр для перевірки напруги (230 В) і інструмент для вилучення контактів MOLEX (наприклад, Molex 11-03-0044).
• Гарантія: Гарантія на плату становить 6–12 місяців, але може бути анульована при непрофесійній установці або пошкодженні плати (наприклад, через розкриту упаковку).
• Діагностика: Якщо плата видає помилки або котел не запускається, перевірте:
  • Напругу живлення (230 В, 50/60 Гц).
  • Стан електрода іонізації та газового клапана.
  • Підключення датчиків і дисплея через роз’єми MOLEX.
