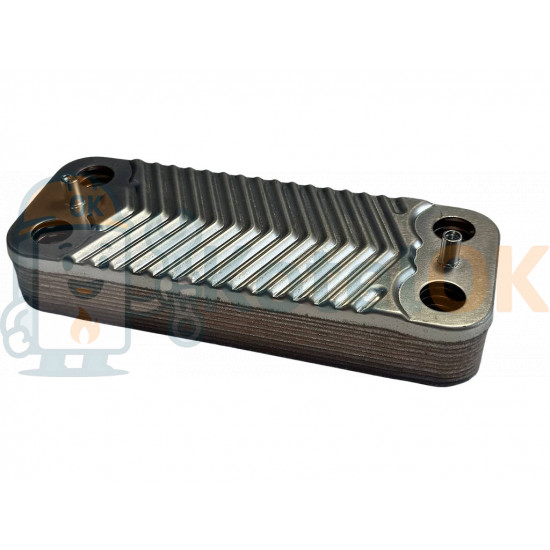

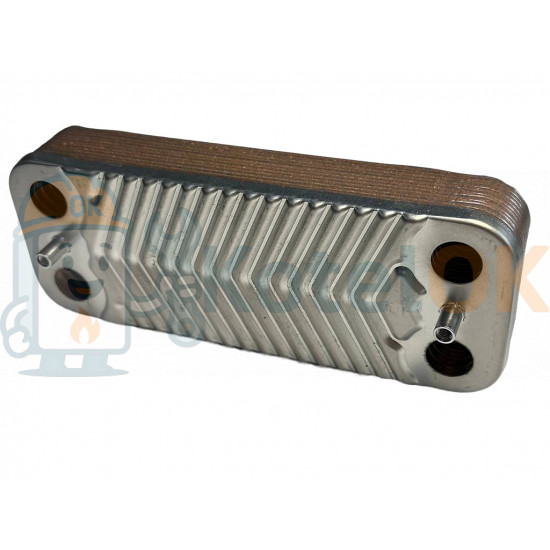

Пластинчатий теплообмінник 12 пластин (аналог ZILMET) арт. 20043598 (12), 125113, 7006951209
- Наявність: Розпродано
- Модель: 0020043598 (12)
- Розміри: 191.00мм x 73.00мм x 0.00мм
- Місцезнаходження: Склад Харків
€26.92
Більше від цього бренду
Пластинчастий теплообмінник на 12 пластин (аналог ZILMET) для гарячого водопостачання (ГВП) з артикулом 20043598 (12) призначений для використання у двоконтурних газових котлах Protherm Panther серій 24 KTVR 15, 24 KOV 15, 24 KOVR 17, 24 KTVR 17 та 28 KTV 17. Це вторинний теплообмінник, який відповідає за нагрівання санітарної води в контурі ГВП, передаючи тепло від теплоносія, нагрітого в первинному теплообміннику, до води, що використовується для побутових потреб (наприклад, для душу чи крана). Як аналог ZILMET, він є заміною оригінальним деталям Protherm і виготовляється за стандартами, що забезпечують сумісність та надійність.
Основні характеристики:
- Кількість пластин: 12 — забезпечує достатню площу теплообміну для котлів потужністю 24-28 кВт, що відповідає продуктивності ГВП близько 11-12 літрів за хвилину при Δt = 30°C.
- Матеріал: Пластини виготовлені з нержавіючої сталі (зазвичай AISI 316), з’єднаної мідним припоєм високої чистоти. Це забезпечує корозійну стійкість і довговічність при температурах до 120 °C та тиску до 8-10 бар.

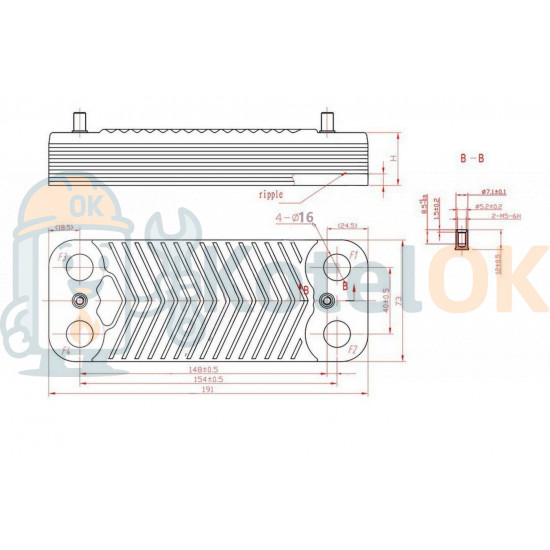

- Довжина: близько 191 мм.
- Ширина: близько 73 мм.
- Відстань між центрами кріпильних отворів: приблизно 148 мм.
_125113 (14)_7006951209 (16) +.jpg)
Сумісність:
Protherm:
- Protherm Panther 24 KTVR 15, 17;
- Protherm Panther 24 KOV 15;
- Protherm Panther 24 KOVR 17;
- Protherm Panther 28 KTV 17;
Viessmann:
- Viessmann Vitopend 100-W WH1B 24 (2 ручки и 3 диода на передней панели);
- Viessmann Vitopend 100-W WH1B 30
E.C.A:
- ECA Calora;
- ECA Calora Digital;
- ECA Confeo;
- ECA Confeo Digital;
- ECA Fortus;
- ECA Confeo Premix;
- ECA Proteus;
- ECA Proteus Plus.
De Dietrich:
- De Dietrich City 2.24 / II FF;
- De Dietrich City 2.28 / II FF;
- De Dietrich WHE 2.24;
- De Dietrich WHE 2.24 FF-3S;
- De Dietrich WHE 2.28 FF.
Nobel:
- Nobel 2-24 SE Plus
Принцип роботи:
Теплообмінник встановлюється в гідравлічному блоці котла і працює разом із триходовим клапаном. При відкритті крана гарячої води клапан перенаправляє гарячий теплоносій із первинного теплообмінника через пластинчастий теплообмінник. Тепло передається через 12 пластин до холодної санітарної води, нагріваючи її. Конструкція з чергуванням пластин (повернутих на 180 градусів одна відносно одної) створює канали для протитечійного руху теплоносія та води, що підвищує ефективність теплообміну.
Переваги:
- Ефективність: 12 пластин забезпечують оптимальний баланс між компактністю та продуктивністю для котлів потужністю 24-28 кВт.
- Довговічність: Нержавіюча сталь і мідна пайка стійкі до корозії та високих температур, що подовжує термін служби.
- Універсальність: Аналог ZILMET повністю сумісний з оригінальним теплообмінником Protherm (артикул 0020043598) і може використовуватися як його заміна.
- Доступність: Аналоги зазвичай дешевші за оригінальні запчастини, зберігаючи при цьому якість і функціональність.
Застосування:
Котли Protherm Panther — це популярні двоконтурні настінні газові котли, що випускаються у версіях із відкритою (KOV) та закритою (KTV) камерою згоряння. Вони призначені для опалення приміщень площею до 240-280 м² та забезпечення гарячою водою. Моделі 15-ї та 17-ї ревізій різняться конструктивними особливостями, але теплообмінник на 12 пластин підходить для всіх перелічених версій, забезпечуючи стабільне ГВП для невеликих і середніх домогосподарств.
Особливості експлуатації
- Накип: Через невелику кількість пластин (12) для ефективного нагріву потрібна вища температура теплоносія, ніж у теплообмінниках із 16 чи 20 пластинами. У регіонах із жорсткою водою це може призвести до утворення накипу. Рекомендується регулярне промивання (наприклад, кислотними розчинами) або встановлення фільтрів/пом’якшувачів води.
- Установка: Кріпиться двома гвинтами до гідроблоку котла. Для заміни необхідно відключити котел, злити воду з контурів, демонтувати циркуляційний насос і, за потреби, плату розпалу. Ущільнювальні прокладки (куповуються окремо) слід перевірити та замінити при зносі.
- Обслуговування: При засміченні або пошкодженні (наприклад, тріщинах від перегріву) теплообмінник легко знімається і замінюється. Середній термін служби при правильній експлуатації — 5-10 років.
Монтаж:
Процес заміни:
- Вимкніть котел від газу та електрики, перекрийте подачу води.
- Злийте воду з контурів опалення та ГВП (відкрийте кран гарячої води для зливу залишків).
- Послабте два кріпильні гвинти та зніміть старий теплообмінник.
- Перевірте стан ущільнювальних прокладок, встановіть новий теплообмінник.
- Зберіть систему у зворотному порядку, перевірте герметичність і видаліть повітря.
Відмінності аналога від оригіналу:
Аналог ZILMET (артикул 20043598) ідентичний оригінальному теплообміннику Protherm за розмірами, матеріалом і функціональністю
