Основний Монотермічний Теплообмінник для котлів Navien Ace TURBO Coaxial 10K, 13K, 16К, 20К, Deluxe Coaxial , арт.30010275A

Основний монотермічний теплообмінник для котлів Navien Ace TURBO Coaxial 10K, 13K, 16K, 20K та Deluxe Coaxial (арт. 30010275A, також відомий як PASNGB13/16/20LSSC_001) — це первинний теплообмінник, призначений для нагріву теплоносія в системі опалення газових котлів із закритою камерою згоряння (турбованих). Нижче наведено детальну інформацію.

Характеристики:

• Тип: Монотермічний (нагріває лише контур опалення, для ГВП використовується вторинний пластинчастий теплообмінник).
• Матеріал: Мідь із захисним покриттям (термостійка срібляста фарба на алюмінієвій основі).

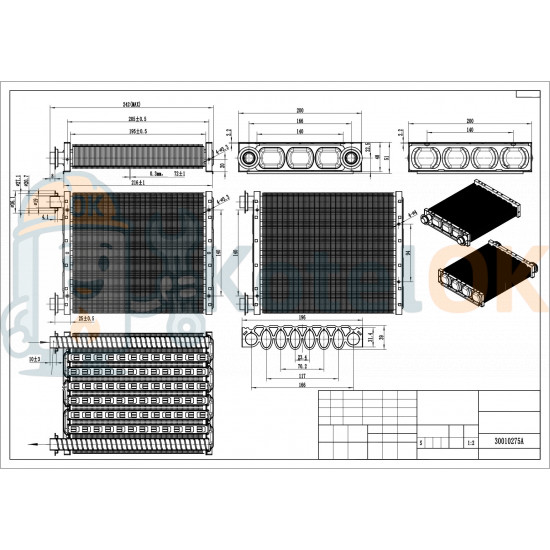

• Довжина робочої частини: 238 мм.
• Ширина робочої частини: 200 мм.
• Висота: 51 мм.
• Потужність котла: 10–24 кВт.
• Підключення: Патрубки розташовані з одного боку корпусу, з’єднання типу "склянка" з латунними штуцерами, фіксується кліпсами.
• Артикул: 30010275A (аналог 30012859A).
• Комплектація: Теплообмінник, ущільнювальні прокладки, кліпси (залежить від постачальника).

Сумісність:

Теплообмінник сумісний із котлами Navien:

• Navien Ace TURBO Coaxial 10K, 13K, 16K, 20K, 24K.
• Navien Deluxe Coaxial 10K, 13K, 16K, 20K, 24K.
• Navien Ace 10K, 13K, 16K, 20K, 24K.
• Navien Deluxe 13K, 16K, 20K, 24K.
• Navien Prime 13K, 16K, 20K, 24K.
• Navien Smart TOK 13K, 16K, 20K, 24K.
• Navien Deluxe Plus 13K, 16K, 20K, 24K.
• Navien Deluxe Plus Coaxial 13K, 16K, 20K, 24K. Важливо: Не підходить для котлів Navien Ace ATMO (димохідні моделі) або котлів потужністю 30–40 кВт. Перевіряйте артикул і розміри перед покупкою.

Особливості:

• Монотермічна конструкція: Нагріває лише контур опалення, що підвищує надійність і виключає змішування контурів опалення та ГВП.
• Ефективність: Мідні трубки з високою теплопровідністю (385 Вт/м*К) і численні пластини забезпечують швидкий теплообмін.
• Антикорозійне покриття: Сріблясте покриття захищає від корозії, викликаної димовими газами та теплоносієм. Поверхня міді утворює оксидну плівку для додаткового захисту.
• Компактність: Легкий і малогабаритний, що спрощує установку в настінних котлах.
• Патрубки: Латунні штуцери із симетричним розташуванням для надійного з’єднання.
• Вразливість до накипу: Жорстка вода може спричинити відкладення, що потребує регулярного обслуговування.

Застосування:

Використовується в двоконтурних настінних газових котлах Navien із турбованою камерою згоряння для:

• Нагріву теплоносія в системі опалення (будинки, квартири).
• Забезпечення стабільної роботи котла в парі з вторинним теплообмінником для ГВП (наприклад, арт. 30004993A для Deluxe Coaxial 13–20K).

Монтаж:

1. Підготовка:
   • Відключіть котел від газу, електрики та водопостачання.
   • Злийте теплоносій із контуру опалення.
   • Переконайтеся, що котел охолов.
2. Демонтаж старого теплообмінника:
   • Зніміть передню панель і ізоляцію камери згоряння.
   • Від’єднайте кліпси на патрубках і датчик температури/перегріву.
   • Акуратно витягніть теплообмінник, уникаючи пошкодження трубок чи проводки.
3. Установка нового теплообмінника:
   • Перевірте артикул (30010275A) і розміри (238 × 200 × 51 мм).
   • Очистьте місце установки від накипу, бруду чи залишків прокладок.
   • Встановіть нові ущільнювальні прокладки і зафіксуйте патрубки кліпсами.
   • Підключіть датчик температури/перегріву.
4. Перевірка:
   • Заповніть контур опалення, перевірте герметичність.
   • Увімкніть котел, протестуйте режим опалення.
   • Переконайтеся, що немає протікань чи помилок на дисплеї (наприклад, 03 або 10). Примітка: Монтаж має виконувати кваліфікований спеціаліст, щоб уникнути протікань чи збоїв.

Рекомендації щодо заміни:

• Коли замінювати:
  • Течі через корозію чи механічні пошкодження.
  • Зниження ефективності нагріву через накип або засмічення.
  • Тріщини чи деформація від перегріву.
• Попередня перевірка:
  • Переконайтеся, що проблема в теплообміннику (а не в насосі, датчиках чи триходовому клапані).
  • Підтвердьте артикул (30010275A) і сумісність із моделлю котла.
• Профілактика:
  • Проводьте щорічне ТО з промивкою теплообмінника кислотними реагентами.
  • Встановіть фільтри чи пом’якшувачі води для теплоносія.
  • Підтримуйте температуру опалення до 70–75°C, щоб уникнути перегріву.
• Вибір запчастини:
  • Оригінальний теплообмінник Navien (30010275A) гарантує сумісність і якість. Виробництво — Південна Корея, відповідає стандартам ISO 9001.
  • Аналоги (наприклад, 30012859A) можуть бути дешевшими, але перевірте якість і комплектацію (прокладки, кліпси).
• Після заміни:
  • Перевірте тиск у системі (1,5–2 бари в холодному стані).
  • Протестуйте котел у режимах опалення та ГВП.
  • Зверніться до сервісу при помилках (03, 10) чи шумах.

Важливо: Регулярне технічне обслуговування подовжує термін служби теплообмінника до 10–12 років. Жорстка вода або відсутність догляду можуть скоротити цей термін до 5–7 років.
