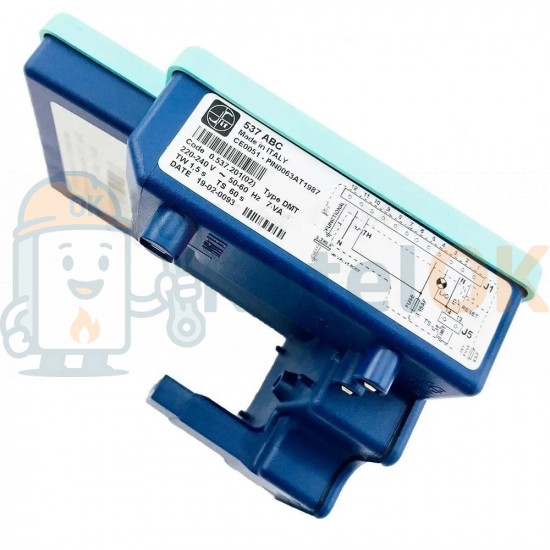

Блок електронного управління 537 ABC 0.537.201 (6WSCEACC00)

Загальний опис

SIT 537 ABC 0.537.201 (6WSCEACC00) — це плата розпалу та контролю полум’я, яка забезпечує автоматичне керування газовими пальниками. Вона відповідає за:

• Розпал: Прямий розпал основного пальника (DBI, Direct Burner Ignition) або через запальний пальник (IP, Intermittent Pilot).
• Контроль полум’я: Використання іонізаційного електрода для моніторингу наявності полум’я.
• Безпека: Захист від аварійних ситуацій, таких як згасання полум’я, відсутність іскри або несправність газового клапана.

Блок належить до серії 537 ABC, яка розроблена для котлів із природною (атмосферною) або примусовою (турбованою) тягою. Він призначений для встановлення на багатофункціональні газові клапани SIT серій 840, 845, 848 SIGMA за допомогою спеціального пластикового контейнера, який спрощує монтаж і підключення до електромагнітних клапанів. Код 0.537.201 вказує на конкретну модифікацію, адаптовану до певних моделей котлів, а артикул 6WSCEACC00 є додатковим ідентифікатором для цієї версії.

Технічні характеристики

Основні технічні параметри блоку SIT 537 ABC 0.537.201:

• Тип керування: Аналогова дискретна електроніка.
• Живлення: 220–240 В, 50–60 Гц.
• Технологія детектування полум’я: Іонізаційна (підтримує 1, 2 або 3 електроди для розпалу, іонізації та заземлення).
• Сумісність із клапанами: Газові клапани SIT 840, 845, 848 SIGMA.
• Тип розпалу:
  • Прямий розпал основного пальника (DBI).
  • Розпал через запальний пальник (IP).
• Час безпечного розпалу (Safety Time, TS): Зазвичай 5–10 секунд (залежить від налаштувань котла).
• Час очікування/продувки (Waiting Time, TW): Налаштовується, зазвичай 10–60 секунд.
• Тип блокування:
  • Жорстке блокування (Hard Lockout): Аварійне відключення з необхідністю ручного скидання.
  • М’яке блокування (Soft Lockout): Тимчасове блокування з автоматичним повторним розпалом.
• Сигналізація: Світлодіодна або дистанційна індикація аварійного режиму.
• Корпус: Пластиковий контейнер із кріпленнями для газового клапана.
• Розміри: Компактні, приблизно 100 x 80 x 40 мм (точні розміри можуть варіюватися).
• Вага: ~200–300 г.
• Робоча температура: Від -10°C до +60°C.
• Ступінь захисту: IP40 (захист від пилу, не захищений від вологи).
• Сертифікація: Відповідає стандарту EN 298 (європейська сертифікація для газової автоматики).

Функціонал

Блок SIT 537 ABC 0.537.201 виконує низку ключових функцій для забезпечення роботи газового котла:

1. Розпал пальника:
   • Генерує імпульси високої напруги (VN) через вбудований трансформатор розпалу для створення іскри.
   • Забезпечує швидкий і безпечний розпал основного або запального пальника.
   • Контролює подачу газу через електромагнітні клапани (EV1/EV2).
2. Контроль полум’я:
   • Використовує метод іонізації для детектування наявності полум’я.
   • У разі згасання полум’я блокує подачу газу, запобігаючи витоку.
3. Аварійний захист:
   • Автоматично вимикає подачу газу при виявленні несправностей (згасання полум’я, відсутність іскри, збій клапана).
   • Підтримує жорстке або м’яке блокування:
     • Жорстке: Вимагає ручного скидання (натискання кнопки на блоці або котлі).
     • М’яке: Дозволяє автоматичний повторний розпал після заданого часу очікування.
   • Сигналізує про аварійний стан через світлодіод або виносний індикатор.
4. Повторний цикл:
   • У разі невдалого розпалу або втрати полум’я блокує подачу газу, очікує певний час і повторює спробу розпалу (якщо налаштовано).
5. Інтеграція:
   • Може підключатися до датчиків температури, тиску, вентиляторів (у турбованих котлах) або реле тиску повітря.
   • Інтегрується з основною платою керування котла для координації роботи.

Застосування

Блок SIT 537 ABC 0.537.201 використовується в побутових газових котлах для опалення та гарячого водопостачання. Він підходить для:

• Котлів із природною тягою: Атмосферні котли, де продукти згоряння виводяться через димар.
• Котлів із примусовою тягою: Турбовані котли з вентилятором для примусового видалення газів.
• Одноконтурних і двоконтурних котлів: Для опалення або комбінованого опалення/ГВП.

Приклади сумісних котлів:

• Fondital Bali RTN, Nova Florida Altair RTN: Напольні котли з чугунним теплообменником, потужністю від 10 до 100 кВт, з відкритою камерою згоряння та електронним розпалом.
• Protherm: Деякі моделі серії «Медведь» (наприклад, KLO).
• Baxi, Beretta, Ariston, Thermona, De Dietrich: Різні моделі настінних і напольних котлів із клапанами SIT SIGMA.

Блок застосовується в котлах із потужністю до 45 кВт, включаючи моделі з відкритою або закритою камерою згоряння.

Конструкція

• Корпус: Міцний пластиковий контейнер, який захищає електроніку від пилу та механічних пошкоджень. Має спеціальні кріплення для швидкого монтажу на газовий клапан.
• Роз’єми: Стандартні клеми для підключення до електродів розпалу/іонізації, газового клапана, живлення (230 В) і заземлення.
• Трансформатор розпалу: Вбудований, забезпечує високу напругу для створення іскри.
• Електронна плата: Виготовлена з високоякісних компонентів, стійких до перепадів напруги та температури. Використовує сучасну аналогову дискретну технологію.



Монтаж і підключення

• Встановлення:
  • Блок монтується безпосередньо на газовий клапан SIT SIGMA (840, 845, 848) за допомогою пластикового контейнера, який кріпиться до корпусу клапана.
  • Підключення включає:
    • Електрод(и) розпалу та іонізації.
    • Електромагнітні клапани (EV1/EV2).
    • Живлення 230 В і заземлення.
    • У турбованих котлах — додаткове підключення до вентилятора, реле тиску або термостата.
• Схема підключення:
  • Залежить від типу котла (з природною чи примусовою тягою) і типу розпалу (DBI чи IP).
  • Наприклад, для котлів із двома електродами схема включає:
    • Електрод розпалу → іскра.
    • Електрод іонізації → контроль полум’я.
    • Клапан (EV1/EV2) → керування подачею газу.
  • Для точної схеми звертайтеся до документації котла або SIT.
• Рекомендації:
  • Установку має виконувати кваліфікований технік, оскільки помилки можуть призвести до витоку газу або несправності котла.
  • Перевірте сумісність блоку з моделлю котла та клапана перед монтажем.
  • Використовуйте стабілізатор напруги для захисту від стрибків.

7. Надійність і термін служби

• Виробник: SIT Group (Італія) — провідний виробник газової автоматики, відомий високою якістю та довговічністю компонентів.
• Термін служби: Зазвичай 5–10 років за умов стабільного живлення та регулярного технічного обслуговування котла.
• Слабкі місця:
  • Чутливість до стрибків напруги (рекомендується використовувати стабілізатор).
  • Можливий знос контактів у середовищі з високою вологістю.
• Сертифікація: Відповідає європейському стандарту EN 298, що гарантує безпечну та безаварійну роботу.

Альтернативи та модифікації

Серія 537 ABC включає кілька модифікацій, які можуть відрізнятися за сумісністю, часом безпеки або налаштуваннями:

• 0.537.009: Для інших моделей котлів, наприклад, Beretta.
• 0.537.102: Сумісний із Protherm, Beretta Super EXCLUSIVE.
• 0.537.301: Для Hermann Supermicra, Supermaster, Habitat.
• 0.537.403: Для Baxi, Ariston, Protherm із додатковими функціями (наприклад, дистанційний сброс).
• Перед вибором альтернативи уточніть сумісність із вашим котлом через сервісний центр або документацію.

Типові несправності та ремонт

• Ознаки несправності:
  • Котел не розпалюється (немає іскри або подачі газу).
  • Часті аварійні блокування (жорстке або м’яке).
  • Світлодіодна індикація помилки.
• Можливі причини:
  • Пошкодження плати через стрибки напруги.
  • Знос електродів розпалу/іонізації.
  • Проблеми з газовим клапаном або проводкою.
• Ремонт:
  • Ремонт плати зазвичай економічно недоцільний — блок замінюють.
  • Перед заміною перевірте електроди, кабелі та клапан, оскільки проблема може бути в них.
• Діагностика: Рекомендується звертатися до сервісного центру з професійним обладнанням.

Рекомендації користувачам

1. Перевірка сумісності: Перед покупкою уточніть модель котла, тип газового клапана (SIT 840, 845, 848 SIGMA) і серійний номер блоку.
2. Професійна установка: Довіряйте монтаж і діагностику кваліфікованим фахівцям, щоб уникнути помилок.
3. Стабілізатор напруги: Використовуйте для захисту електроніки від стрибків напруги.
4. Обслуговування котла: Проводьте щорічне технічне обслуговування котла для подовження терміну служби блоку.

Відмінності від SIT 503 EFD 0.503.501

Оскільки ви раніше запитували про SIT 503 EFD 0.503.501, ось ключові відмінності:

• Сумісність із клапанами:
  • 537 ABC 0.537.201: Працює з клапанами SIT 840, 845, 848 SIGMA.
  • 503 EFD 0.503.501: Працює з клапанами SIT 830, 836, 837 TANDEM і 822, 826, 827 NOVA.
• Електроди:
  • 537 ABC: Підтримує 1, 2 або 3 електроди (гнучкість у конфігурації).
  • 503 EFD: Зазвичай 1 або 2 електроди (розпал і іонізація можуть бути об’єднані).
• Час безпеки:
  • 537 ABC: 5–10 секунд (налаштовується).
  • 503 EFD: Фіксоване значення ~5 секунд.
• Застосування:
  • 537 ABC 0.537.201: Часто використовується в напольних котлах (наприклад, Fondital Bali, Nova Florida Altair) і деяких настінних.
  • 503 EFD 0.503.501: Більш поширений у котлах Beretta Novella, Protherm Медведь.
• Розміри та підключення:
  • 537 ABC: Компактніший, із дещо іншими приєднувальними розмірами.
  • 503 EFD: Має відмінності в габаритах і розташуванні клем.
