Основний Теплообмінник Beretta Ciao 24 САІ/СЅІ ( R10021419) , R2310

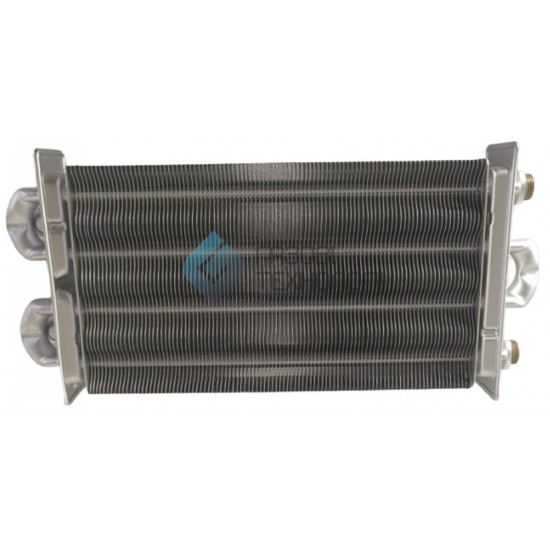

Основний теплообмінник Beretta Ciao 24 CAI/CSI (R10021419, R2310) — це бітермічний теплообмінник, який використовується в газових котлах для нагріву теплоносія системи опалення та води для гарячого водопостачання (ГВП). Нижче наведено детальну інформацію щодо вашого запиту.

Характеристики:

• Тип: Бітермічний (поєднує функції нагріву контурів опалення та ГВП).
• Матеріал: Мідь з антикорозійним покриттям.
• Довжина робочої частини: 260 мм.
• Ширина робочої частини: ~180 мм.
• Загальна довжина: ~375 мм.
• Потужність котла: 24 кВт.
• Підключення: Патрубки опалення з пазами для скоб, ГВП — різьба 1/2".
• Артикули: R10021419, R2310 (взаємозамінні).

Сумісність:

Теплообмінник сумісний з моделями котлів Beretta потужністю 24 кВт, випущеними переважно до 2010 року:

• Ciao 24 CAI (димохідна версія, відкрита камера згоряння).
• Ciao 24 CSI (турбована версія, закрита камера згоряння).
• Ciao N 24 CAI/CSI.
• Ciao J 24 CAI.
• Ciao D 24 CAI.
• Smart 24 CAI/CSI.
• Ciao Nord 24 CSI. Важливо: Для турбованих котлів Ciao 24 CSI з 2010 року використовується інший теплообмінник (арт. 20005544) з кліпсовим підключенням. Для димохідних версій (CAI) після 2010 року R10021419 може застосовуватися. Перевіряйте артикул і тип підключення перед покупкою. Теплообмінник для 28 кВт довший і не підходить.

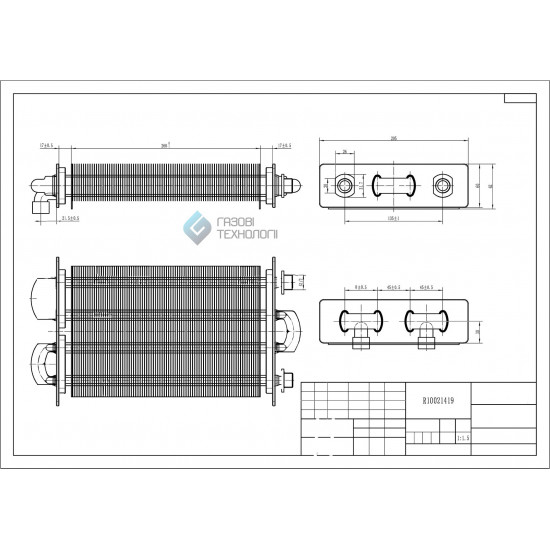

Технічна документація

Особливості:

• Бітермічна конструкція: Один теплообмінник нагріває обидва контури (опалення та ГВП), що спрощує конструкцію котла (без триходового клапана).

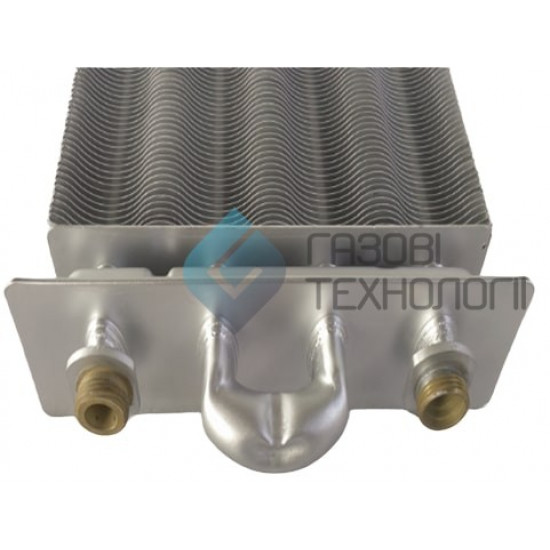

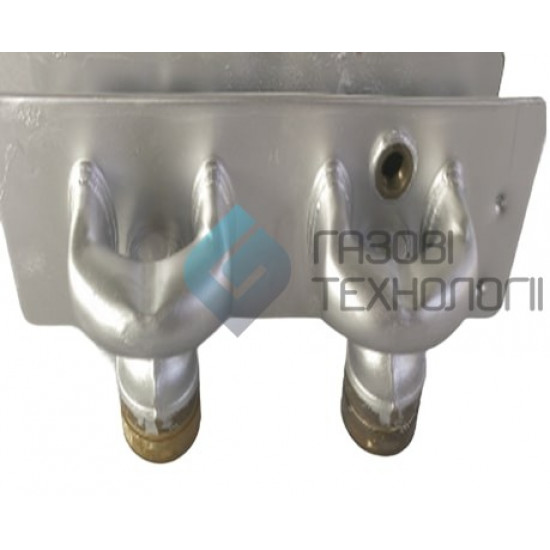

• Унікальні патрубки: Патрубки опалення фіксуються скобами, ГВП — різьбове з’єднання 1/2", що відрізняє його від інших моделей.
• Компактність і ефективність: Мідні трубки забезпечують швидкий теплообмін.
• Антикорозійне покриття: Збільшує термін служби при контакті з водою.
• Вразливість до накипу: Контур ГВП може забиватися при жорсткій воді, потребує регулярного промивання.
• Комплектація: Зазвичай включає дві гумові ущільнювальні прокладки.

Застосування:

Застосовується в двоконтурних настінних газових котлах Beretta Ciao 24 кВт для:

• Нагріву теплоносія в системі опалення будинку чи квартири.
• Забезпечення гарячого водопостачання для побутових потреб. Універсальний для димохідних (CAI) і турбованих (CSI, до 2010 року) версій котлів.

Монтаж:

1. Підготовка:
   • Відключіть котел від газу, води та електрики.
   • Злийте воду з контурів опалення та ГВП.
   • Дайте котлу охолонути.
2. Демонтаж старого теплообмінника:
   • Зніміть передню панель і ізоляцію камери згоряння.
   • Від’єднайте патрубки (скоби для опалення, різьба для ГВП) та датчики.
   • Акуратно витягніть теплообмінник, не пошкодивши інші елементи.
3. Установка нового теплообмінника:
   • Перевірте артикул (R10021419 або R2310) і розміри.
   • Очистьте місце установки від накипу, бруду чи старих прокладок.
   • Встановіть нові ущільнювальні прокладки (повинні бути в комплекті).
   • Зафіксуйте патрубки опалення скобами, підключіть ГВП через різьбу.
   • Під’єднайте датчики (наприклад, NTC, якщо є отвір).
4. Перевірка:
   • Заповніть систему водою, перевірте герметичність.
   • Увімкніть котел, протестуйте режими опалення та ГВП.
   • Переконайтеся, що помилок на панелі керування немає. Примітка: Монтаж повинен виконувати кваліфікований спеціаліст, оскільки помилки можуть призвести до протікань або збоїв.

Рекомендації щодо заміни:

• Коли замінювати:
  • Внутрішній пробій (змішування контурів опалення та ГВП).
  • Зовнішні течі через корозію чи пошкодження.
  • Зниження ефективності через накип або засмічення.
• Попередня перевірка:
  • Переконайтеся, що проблема в теплообміннику, а не в насосі чи датчиках.
  • Підтвердьте артикул (R10021419 або R2310) і потужність котла (24 кВт).
• Профілактика:
  • Проводьте щорічне ТО з промиванням теплообмінника спецзасобами.
  • Встановіть фільтри для ГВП при жорсткій воді.
  • Підтримуйте температуру ГВП до 50–55°C для зменшення накипу.
• Вибір запчастини:
  • Оригінальний теплообмінник Beretta забезпечує кращу сумісність, але аналоги (наприклад, Heatwave) дешевші.
  • Перевірте наявність прокладок і скоб у комплекті.
• Після заміни:
  • Перевірте роботу котла в обох режимах.
  • Контролюйте тиск у системі (1,5–2 бари в холодному стані).
  • Зверніться до сервісу при появі помилок або шуму. Важливо: Регулярне обслуговування подовжує термін служби теплообмінника до 10–15 років, але при жорсткій воді без догляду заміна може знадобитися раніше.
