Основний Монотермічний Теплообмінник 20039182 Saunier Duval Semia F24 | С24,(старий артікул 0020142419; 0020019994. 0020142416, 0020039182, 0020039183).

Основний монотермічний теплообмінник Saunier Duval (артикул 20039182, попередні артикули: 0020142419, 0020019994, 0020142416, 0020039182, 0020039183) — це ключовий компонент газових котлів Saunier Duval Semia F24 та C24 потужністю 24 кВт. Він призначений для передачі тепла від згоряння газу до теплоносія в системі опалення. Нижче наведено детальний опис характеристик, принципу роботи, сумісності, монтажу, обслуговування та потенційних проблем.

Технічні характеристики

• Тип: Монотермічний теплообмінник (використовується виключно для контуру опалення, гаряче водопостачання (ГВП) забезпечується окремим вторинним пластинчастим теплообмінником).
• Матеріал:
  • Виготовлений із високоякісної міді, що забезпечує високу теплопровідність.
  • Покритий антикорозійним шаром для захисту від окислення та впливу агресивних компонентів теплоносія (наприклад, жорсткої води).

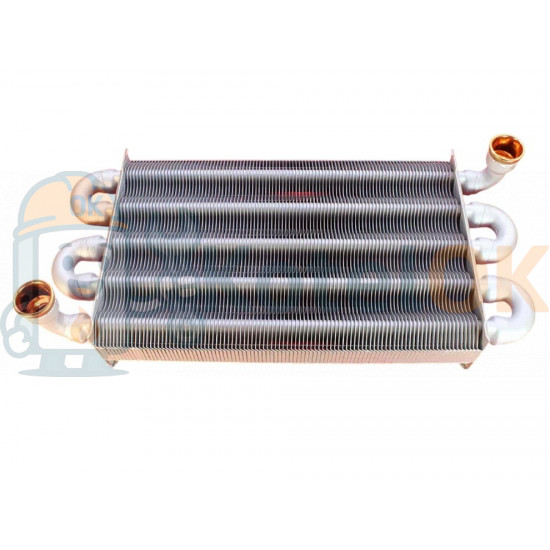

• Конструкція:
  • Складається з мідних трубок, з’єднаних послідовно, через які циркулює теплоносій.
  • Мідні ламелі (пластини) припаяні до трубок для збільшення площі теплопередачі.

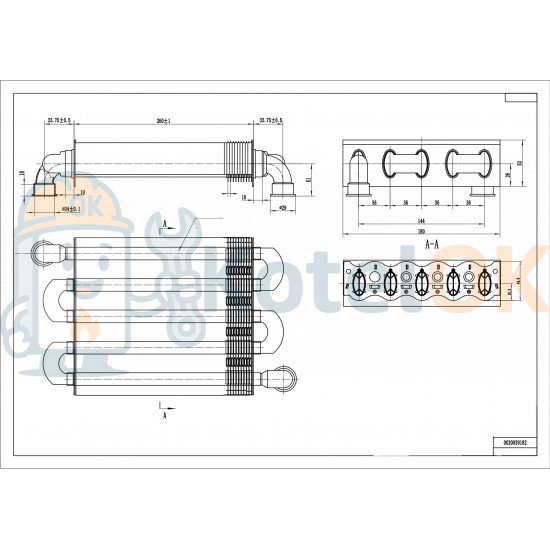

  • Довжина робочої частини: ~290 мм.
  • Ширина робочої частини: ~180 мм.
  • Кількість ламелей: залежить від моделі, але для 24 кВт зазвичай становить 70–80.
• Підключення:
  • Різьбові патрубки входу та виходу теплоносія (зазвичай G3/4).
  • Оснащений отворами для монтажу датчиків температури (NTC) та термостата безпеки.
• Артикули:
  • Поточний: 20039182.
  • Старі/альтернативні: 0020142419, 0020019994, 0020142416, 0020039182, 0020039183.
  • Ці артикули можуть вказувати на незначні модифікації (наприклад, різну кількість ламелей або тип покриття), але всі вони сумісні з Semia F24/C24.

Принцип роботи

Теплообмінник розташований у камері згоряння котла над газовим пальником. Процес роботи:

1. Пальник спалює газ, створюючи тепло.
2. Гарячі гази проходять через мідні ламелі, нагріваючи їх.
3. Тепло передається теплоносію (воді або антифризу), який циркулює через трубки теплообмінника.
4. Нагрітий теплоносій спрямовується в систему опалення (радіатори, тепла підлога тощо).
5. Для ГВП у котлах Semia F24/C24 використовується окремий вторинний теплообмінник (наприклад, артикул S1005800), що характерно для монотермічної конструкції.

Монотермічна конструкція підвищує надійність, оскільки контури опалення та ГВП розділені, що знижує ризик змішування теплоносія та питної води, а також спрощує обслуговування.

Сумісність із котлами

Теплообмінник з артикулом 20039182 (і старими артикулами 0020142419, 0020019994, 0020142416, 0020039182, 0020039183) сумісний із наступними моделями котлів Saunier Duval потужністю 24 кВт:

• Saunier Duval Semia F24 (турбована версія з закритою камерою згоряння).
• Saunier Duval Semia С24 (атмосферна версія з відкритою камерою згоряння).

Додаткова сумісність:

• Може використовуватися в деяких моделях Protherm (наприклад, Gepard 23 MTV, Gepard 12 MTV, Gepard 2015) через схожість конструкції (артикул 0020142419).
• Сумісний із котлами Vaillant TurboTec, AtmoTec Plus/Pro потужністю 24 кВт (артикул 0020019994).

Примітка:

• Для точного підбору перевірте артикул і модель котла в технічній документації або на табличці котла. Наприклад, теплообмінники для інших моделей Saunier Duval (Themaclassic C24/F24, артикул S1003000) або бітермічні теплообмінники (наприклад, для Renova Star, артикул 0020025297) не сумісні.
• Старі артикули (0020142416, 0020039182, 0020039183) вказані в каталогах запчастин і можуть замінювати один одного для Semia F24/C24.

Технічна документація

Монтаж і заміна

• Процес заміни:
  1. Відключіть котел від електромережі, газопостачання та перекрийте подачу води.
  2. Злийте теплоносій із системи опалення.
  3. Демонтуйте старий теплообмінник, відкрутивши різьбові з’єднання та від’єднавши трубки.
  4. Встановіть новий теплообмінник, використовуючи нові ущільнення (зазвичай входять до комплекту).
  5. Під’єднайте трубки, перевірте герметичність з’єднань.
  6. Заповніть систему теплоносієм, перевірте на витоки та запустіть котел.
• Інструменти: Набір ключів, викрутка, можливо, паяльна лампа для очищення контактів.
• Рекомендації:
  • Заміну має виконувати сертифікований майстер, щоб уникнути витоків або пошкодження котла.
  • Під час заміни перевірте стан пальника, циркуляційного насоса (артикул 0020037112-1) і датчиків, щоб виключити необхідність повторного розбирання.
  • Переконайтеся, що артикул теплообмінника відповідає моделі котла, оскільки навіть незначні відмінності (наприклад, довжина робочої частини) можуть вплинути на сумісність.

Обслуговування

• Періодичність: Перевіряйте теплообмінник кожні 1–2 роки, особливо в регіонах із жорсткою водою.
• Проблеми та їх вирішення:
  • Накип: Утворюється через жорстку воду. Для очищення використовуйте спеціальні хімічні розчини (наприклад, оцтову кислоту або професійні промивні засоби) або зверніться до сервісного центру.
  • Корозія: Рідко виникає завдяки антикорозійному покриттю, але можлива при використанні неякісних теплоносіїв. Уникайте агресивних антифризів.
  • Засмічення: Може бути спричинене брудом у системі опалення. Встановіть магнітні або сітчасті фільтри на вході теплоносія.
• Профілактика:
  • Використовуйте пом’якшувачі води або магнітні фільтри для зменшення утворення накипу.
  • Регулярно проводьте технічне обслуговування котла, включаючи перевірку гідравлічних вузлів (наприклад, триходового клапана, артикул 0020037113).

Потенційні проблеми та їх вирішення

• Перегрів котла: Може вказувати на засмічення теплообмінника або несправність циркуляційного насоса. Перевірте циркуляцію теплоносія.
• Зниження ефективності опалення: Ймовірно, теплообмінник забитий накипом. Проведіть промивку системи.
• Витік теплоносія: Перевірте цілісність трубок і ущільнень теплообмінника.
• Шум у котлі: Може бути спричинений накипом, повітряними пробками або несправністю вентилятора (артикул 0020098002 для Semia F24). Усуньте повітря з системи та перевірте стан теплообмінника.
