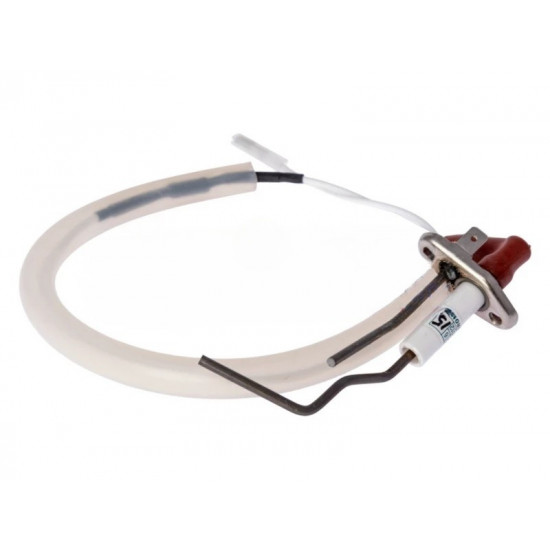

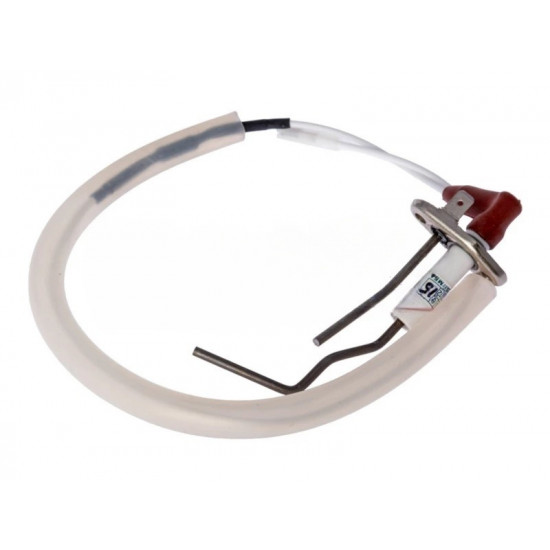

Електрод розпалювання /онізації для газового котла SIME Brava 6221670В

Призначення та функції:

1. Розпал:
   • Електрод генерує іскру, яка запалює суміш газу та повітря в камері згоряння котла. Це відбувається завдяки високовольтному імпульсу (10–15 кВ), що надходить від трансформатора розпалу через підключений кабель.
   • Іскра виникає між наконечником електрода та заземленою поверхнею пальника.
2. Контроль іонізації:
   • Після розпалу електрод перемикається на функцію датчика полум’я. Коли полум’я горить, у зоні горіння утворюються іони та вільні електрони, які створюють слабкий електричний струм (іонізаційний, зазвичай у межах мікроампер).
   • Цей струм фіксується електронною платою котла, підтверджуючи наявність полум’я. Якщо полум’я згасає, струм зникає, і система безпеки перекриває подачу газу.

Конструкція:

• Стрижень: Виготовлений із жаростійкого металу (наприклад, нержавіючої сталі або хромонікелевого сплаву), здатного витримувати високі температури (до 1000°C і більше).
• Керамічний ізолятор: Зазвичай з оксиду алюмінію (Al₂O₃), ізолює стрижень від корпусу котла, запобігаючи короткому замиканню, і стійкий до термічних навантажень.
• Наконечник: Спеціально сформована частина, яка або створює іскру, або контактує з полум’ям для іонізаційного контролю.
• Кабель: Високовольтний, із ізоляцією із силікону або тефлону, витримує температуру до 200–250°C. Підключається до плати управління через роз’єм, сумісний із електронікою SIME Brava HE.

Застосування в котлах SIME Brava HE:

Серія SIME Brava HE включає високофективні настінні газові котли, часто конденсаційного типу, такі як Brava Slim HE 25, 30, 35 кВт. Електрод 6221670В розроблений спеціально для цих моделей і сумісний із їхніми пальниками та системами управління. Він встановлюється в камері згоряння, де забезпечує точне позиціонування відносно полум’я для стабільної роботи.

SIME:

• SIME BRAVA (Condens)
• SIME BRAVA ONE HE 25 ErP
• SIME BRAVA ONE HE 30 ErP
• SIME BRAVA ONE HE 35 ErP
• SIME BRAVA ONE HE 40 ErP
• SIME BRAVA Slim HE 25 ErP
• SIME BRAVA Slim HE 30 ErP
• SIME BRAVA Slim HE 35 ErP
• SIME BRAVA Slim HE 40 ErP

Принцип роботи:

1. Розпал:
   • Під час увімкнення котла плата управління активує трансформатор розпалу.
   • Імпульс передається на електрод 6221670В, створюючи іскру між ним і пальником.
   • Газ спалахує, запускаючи процес горіння.
2. Контроль полум’я:
   • Після розпалу полум’я "замикає" електричний ланцюг між електродом і пальником (заземленням).
   • Іонізаційний струм надходить на плату управління, сигналізуючи про нормальну роботу.
   • Якщо струм зникає (полум’я гасне), котел автоматично вимикає газовий клапан протягом 5–10 секунд.

Можливі несправності:

1. Немає іскри (котел не запалюється):
   • Причина: обрив кабелю, пошкодження ізолятора або знос наконечника.
   • Рішення: Перевірити кабель мультиметром, оглянути електрод на тріщини чи нагар.
2. Полум’я гасне після розпалу:
   • Причина: слабкий іонізаційний сигнал через забруднення електрода, корозію або неправильне положення.
   • Рішення: Очистити наконечник (наприклад, дрібнозернистим наждачним папером), перевірити відстань до пальника (зазвичай 3–5 мм, див. інструкцію).
3. Код помилки на дисплеї:
   • У котлах SIME Brava HE помилки, пов’язані з полум’ям (наприклад, "F05" — відсутність полум’я), можуть вказувати на проблеми з електродом або платою.

Заміна та обслуговування:

• Інструменти: Викрутка, мультиметр, можливо ключ для доступу до пальника.
• Процес:
  1. Вимкнути котел від живлення та перекрити газ.
  2. Зняти передню панель і дістатися до камери згоряння.
  3. Від’єднати кабель від плати та витягти електрод (зазвичай кріпиться гвинтом або защіпкою).
  4. Встановити новий електрод 6221670В, підключивши кабель у той самий роз’єм.
  5. Перевірити монтаж і запустити котел для тесту.
• Рекомендація: Використовуйте лише оригінальну запчастину SIME з кодом 6221670В, оскільки аналоги можуть не забезпечити точної сумісності.

Особливості:

• Електрод 6221670В оптимізований для конденсаційних котлів Brava HE, де важлива висока ефективність і безпека.
• Завдяки іонізаційній технології він реагує швидше, ніж термопари, що підвищує надійність системи.
