Сумісність:

• Газові котли потужністю до 100 кВт
• Застосовується в котлах серії "Хопер-А"
• Використовується в котлах AR-S (у тому числі моделі AR-S 80, AR-S 100)
• Різні моделі опалювального обладнання, що використовують аналогічні газові клапани
• Сумісний із системами, що потребують енергозалежного керування подачею газу
• Підходить для більшості опалювального газового обладнання промислового виконання відповідної потужності

Призначення:

• Призначений для регулювання подачі газу в опалювальному обладнанні
• Забезпечує безпечне та ефективне керування газовим потоком у системах опалення
• Оснащений термоелектричною системою контролю полум'я для додаткової безпеки
• Виконує функції багатофункціонального регулятора керування подачею газу без модуляції потужності
• Гарантує стабільне та надійне функціонування газового обладнання

Переваги:

• Надійність і довговічність конструкції
• Точне регулювання подачі газу завдяки електричному керуванню
• Система безпеки з контролем полум'я
• Енергозалежне виконання забезпечує додатковий захист від непередбаченої подачі газу
• Простота керування з трипозиційною ручкою
• Стабільні робочі характеристики
• Італійська якість від відомого виробника SIT Group
• Зручність обслуговування та налаштування
• Високий ступінь захисту від витоків газу
• Тривалий термін служби (до 10 років при правильній експлуатації)

Застосування:

• Використовується в системах газового опалення потужністю до 100 кВт
• Встановлюється на вході газової магістралі котла
• Забезпечує регульовану подачу газу до пальників
• Підходить для побутових і промислових систем опалення
• Застосовується у конвекторах та водонагрівачах
• Широко використовується в сталевих водогрійних котлах промислового виконання
• Сумісний з котлами AR-S 100 з п'єзорозпалом
• Підходить для котлів з газопальниковими пристроями, оснащеними італійськими ріжками Polidoro

Комплектація:

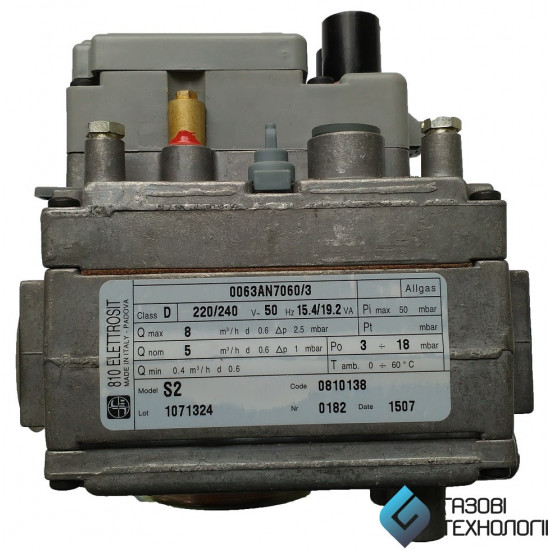

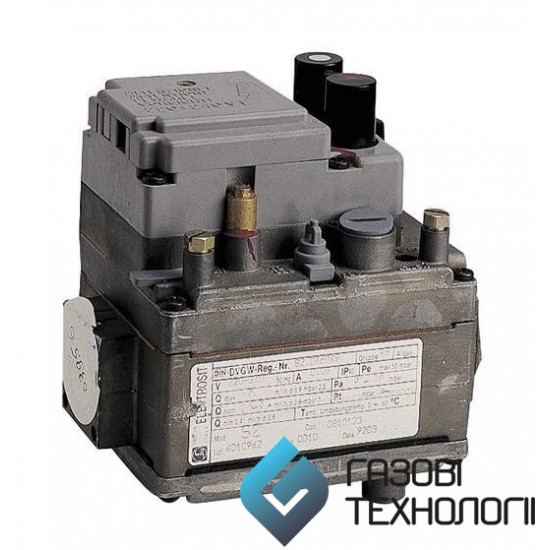

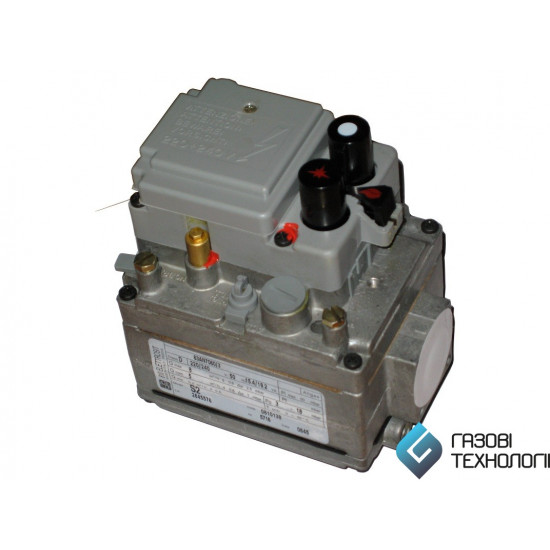

• Газовий клапан 810 ELETTROSIT у зборі
• Технічний паспорт

Рекомендації щодо встановлення:

• Встановлення має проводити тільки кваліфікований спеціаліст з відповідними допусками
• Перед встановленням необхідно перекрити подачу газу
• Обов'язково перевірити герметичність з'єднань після монтажу
• Дотримуватися правильності підключення електричних контактів
• Встановити клапан відповідно до напрямку потоку газу (вказано стрілкою на корпусі)
• При монтажі не перевищувати рекомендований крутний момент на різьбових з'єднаннях (макс. 35 Нм)
• Після монтажу провести контроль функціонування системи
• Забезпечити вільний доступ до клапана для регулювання та обслуговування

Особливості експлуатації:

• Робоча температура: 0…60°C
• Потрібна періодична перевірка працездатності
• Необхідне регулярне технічне обслуговування кваліфікованим спеціалістом
• Трипозиційна ручка керування (позиції «Вимкнено», «Розпал запального пальника», «Робоче положення»)
• Діапазон налаштування регулятора тиску: 3-18 мБар (на запит можлива комплектація з діапазоном 15-30 мБар)
• Принцип роботи першого ступеня контролю базується на електромеханічній роботі термочутливого елемента термопари SIT і електромагнітного клапана
• Необхідно стежити за чистотою фільтра вхідного газу
• Рекомендується перевірка на герметичність з'єднань не рідше 1 разу на рік

Примітка:
Енергозалежний газовий клапан 810 ELETTROSIT керується електричним сигналом, що забезпечує високу точність регулювання подачі газу і підвищену безпеку експлуатації. При відключенні електроенергії клапан автоматично перекриває подачу газу, запобігаючи аварійним ситуаціям. Заміна та обслуговування клапана повинні проводитися тільки фахівцями газової служби. У 2012 році цей клапан почав активно використовуватися в котлах серії «Хопер-А» з автоматикою управління та безпеки на базі комбінованого клапана 0.810.138 ELETTROSIT, що підтверджує його високу надійність і функціональність.
